CAXA实体设计教案

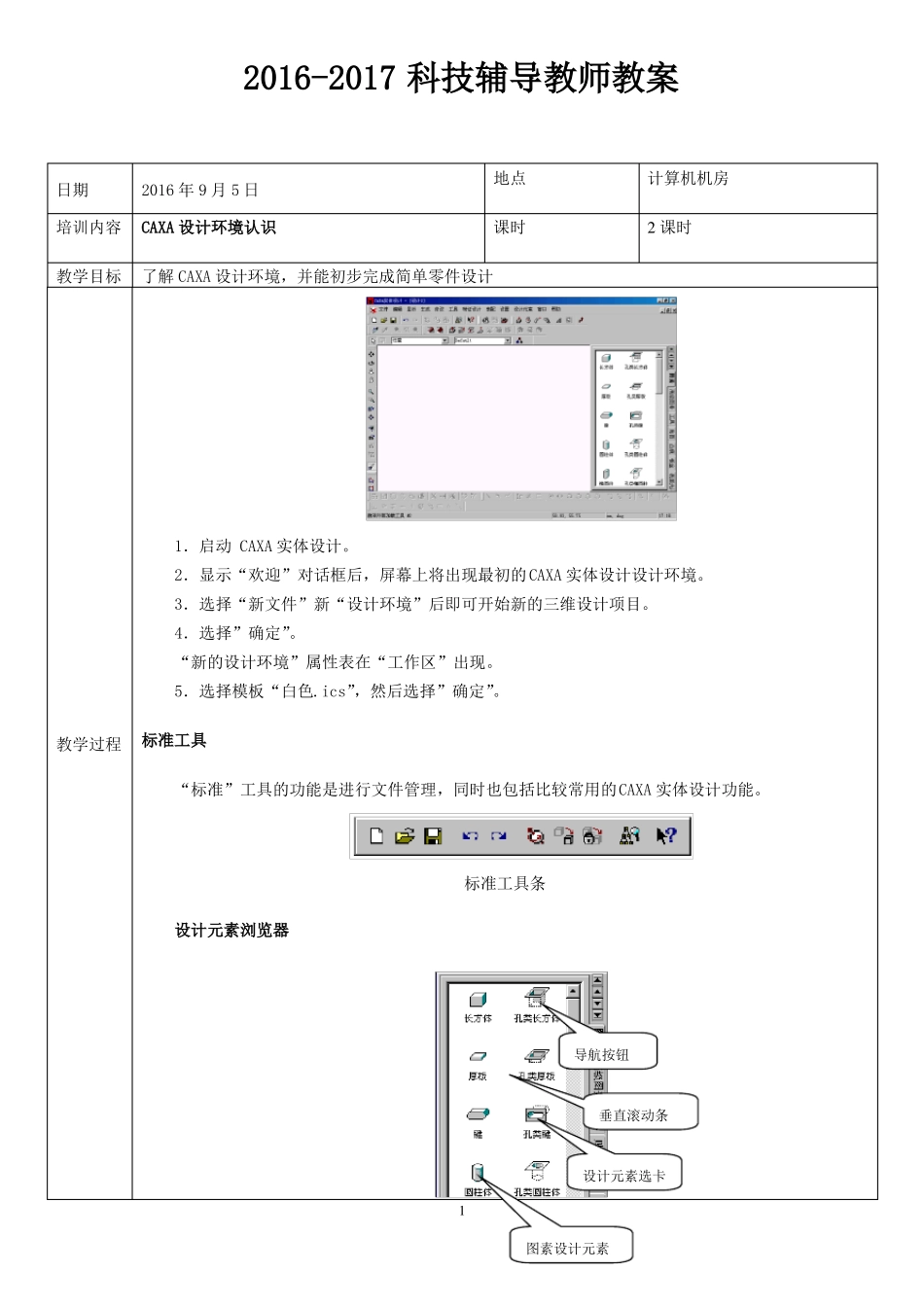

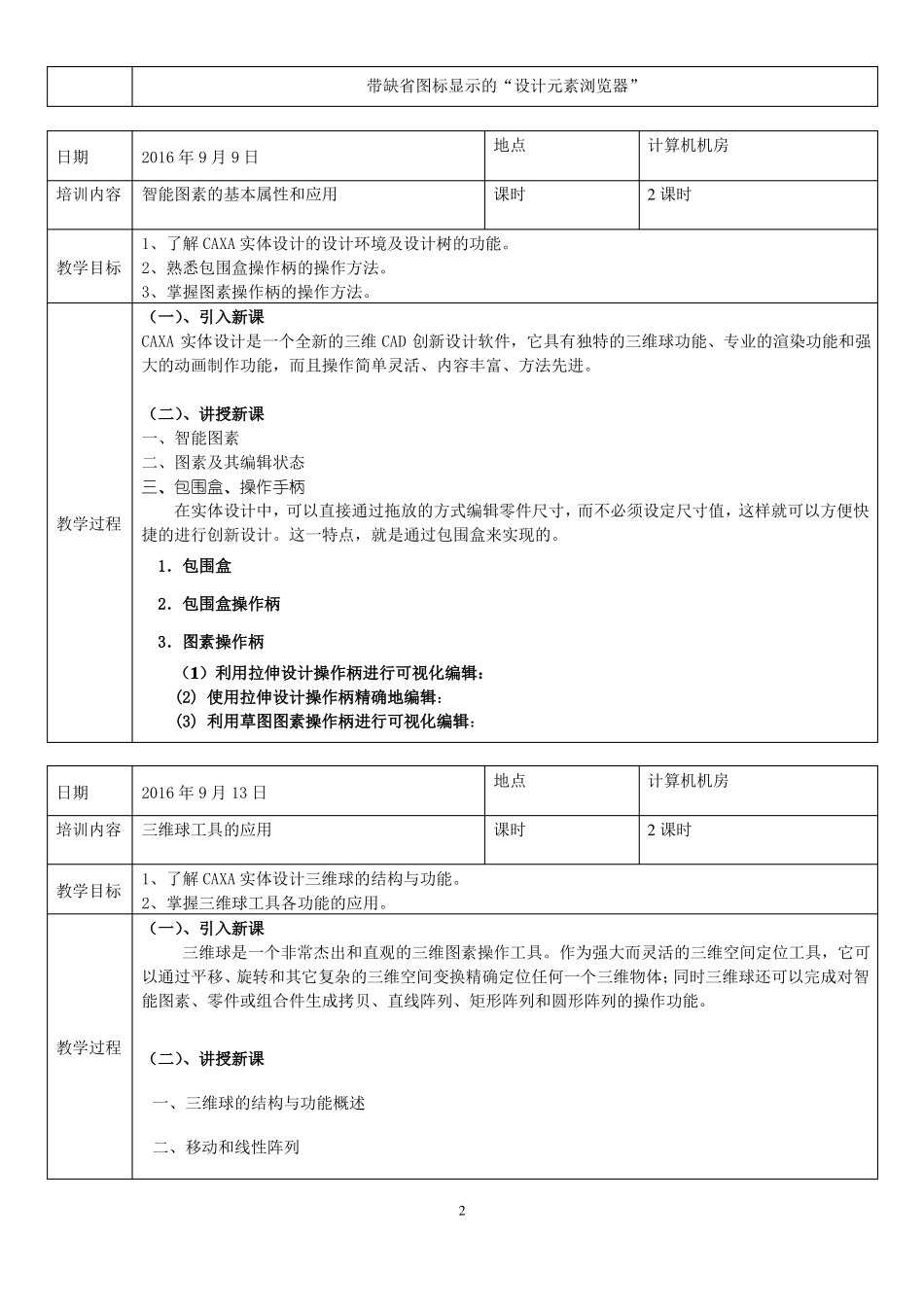

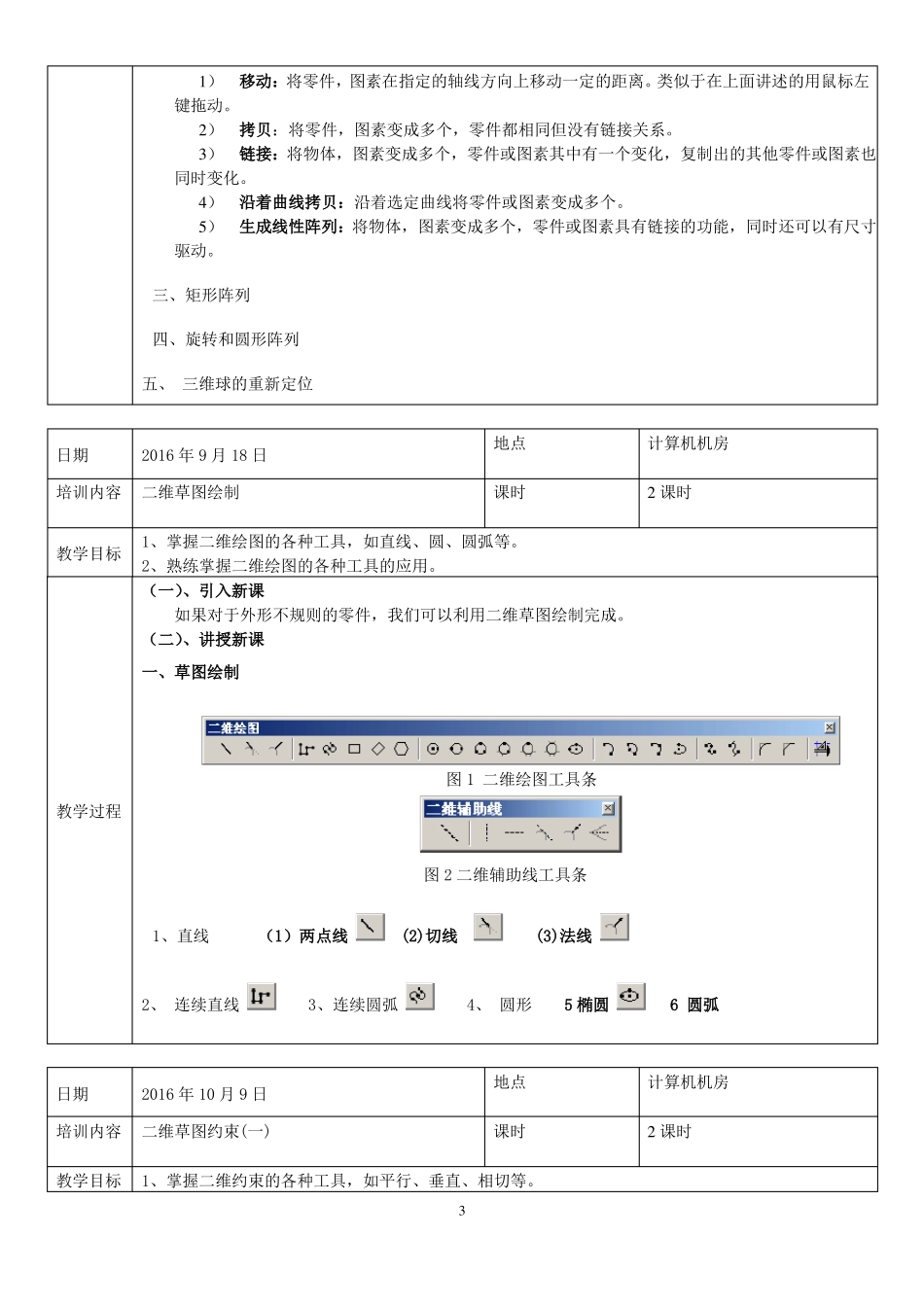

2016-2017 科技辅导教师教案日期2016 年 9 月 5 日地点课时计算机机房2 课时培训内容CAXA 设计环境认识教学目标了解 CAXA 设计环境，并能初步完成简单零件设计1．启动 CAXA 实体设计。2．显示“欢迎”对话框后，屏幕上将出现最初的CAXA 实体设计设计环境。3．选择“新文件”新“设计环境”后即可开始新的三维设计项目。4．选择”确定”。“新的设计环境”属性表在“工作区”出现。5．选择模板“白色.ics”，然后选择”确定”。教学过程标准工具“标准”工具的功能是进行文件管理，同时也包括比较常用的CAXA 实体设计功能。标准工具条设计元素浏览器导航按钮垂直滚动条设计元素选卡1图素设计元素带缺省图标显示的“设计元素浏览器”日期2016 年 9 月 9 日地点课时计算机机房2 课时培训内容智能图素的基本属性和应用1、了解 CAXA 实体设计的设计环境及设计树的功能。教学目标2、熟悉包围盒操作柄的操作方法。3、掌握图素操作柄的操作方法。（一）、引入新课CAXA 实体设计是一个全新的三维 CAD 创新设计软件，它具有独特的三维球功能、专业的渲染功能和强大的动画制作功能，而且操作简单灵活、内容丰富、方法先进。（二）、讲授新课一、智能图素二、图素及其编辑状态三、包围盒、操作手柄在实体设计中，可以直接通过拖放的方式编辑零件尺寸，而不必须设定尺寸值，这样就可以方便快教学过程捷的进行创新设计。这一特点，就是通过包围盒来实现的。1．包围盒2．包围盒操作柄3．图素操作柄（1）利用拉伸设计操作柄进行可视化编辑：(2) 使用拉伸设计操作柄精确地编辑：(3) 利用草图图素操作柄进行可视化编辑：日期2016 年 9 月 13 日地点课时计算机机房2 课时培训内容三维球工具的应用1、了解 CAXA 实体设计三维球的结构与功能。2、掌握三维球工具各功能的应用。教学目标（一）、引入新课三维球是一个非常杰出和直观的三维图素操作工具。作为强大而灵活的三维空间定位工具，它可以通过平移、旋转和其它复杂的三维空间变换精确定位任何一个三维物体；同时三维球还可以完成对智能图素、零件或组合件生成拷贝、直线阵列、矩形阵列和圆形阵列的操作功能。教学过程（二）、讲授新课一、三维球的结构与功能概述二、移动和线性阵列21）移动：将零件，图素在指定的轴线方向上移动一定的距离。类似于在上面讲述的用鼠标左键拖动。2）拷贝：将零件，图素变成多个，零件都相同但没有链接关系。3）链接：将物体，图素变成多个，零件...
