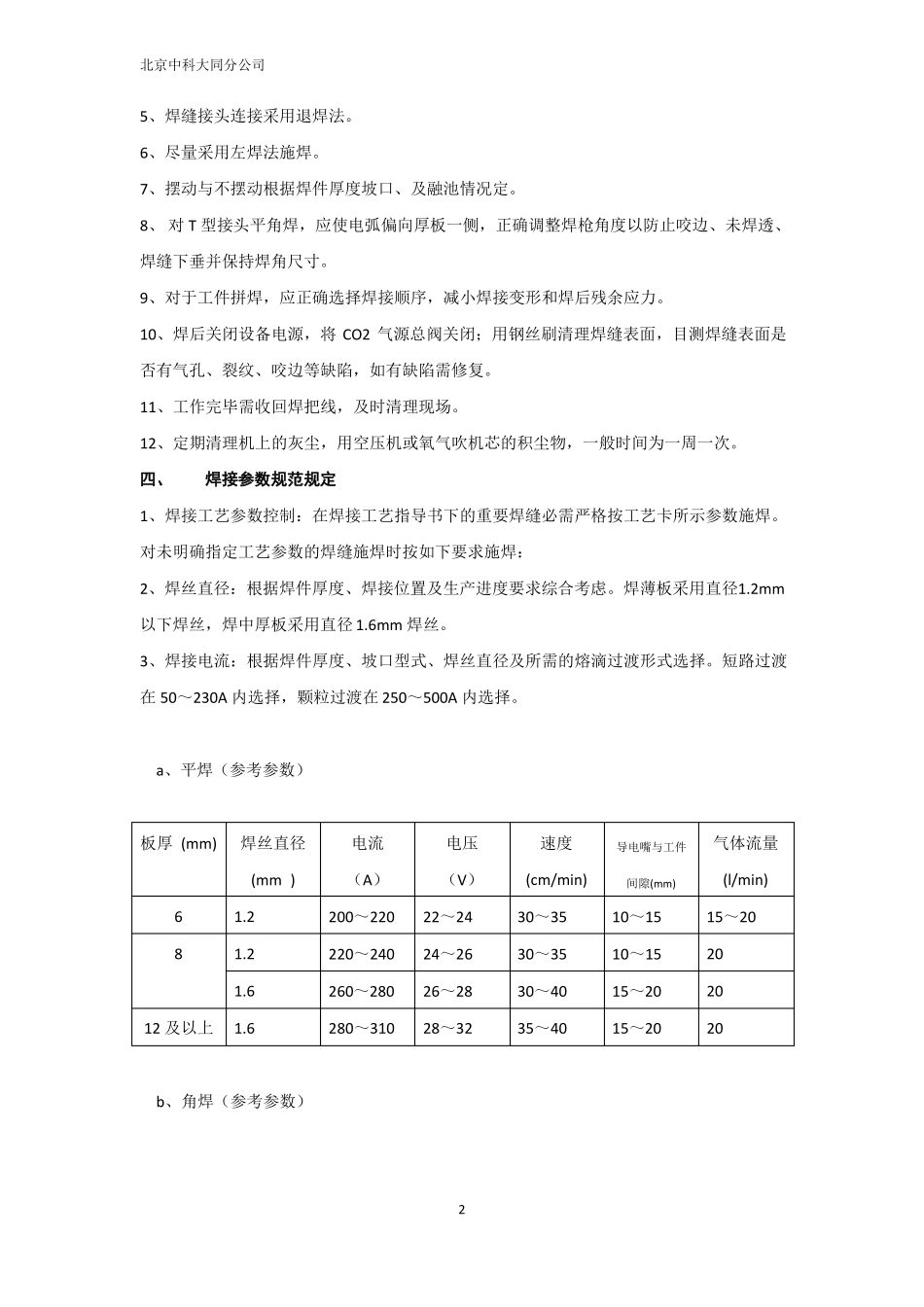

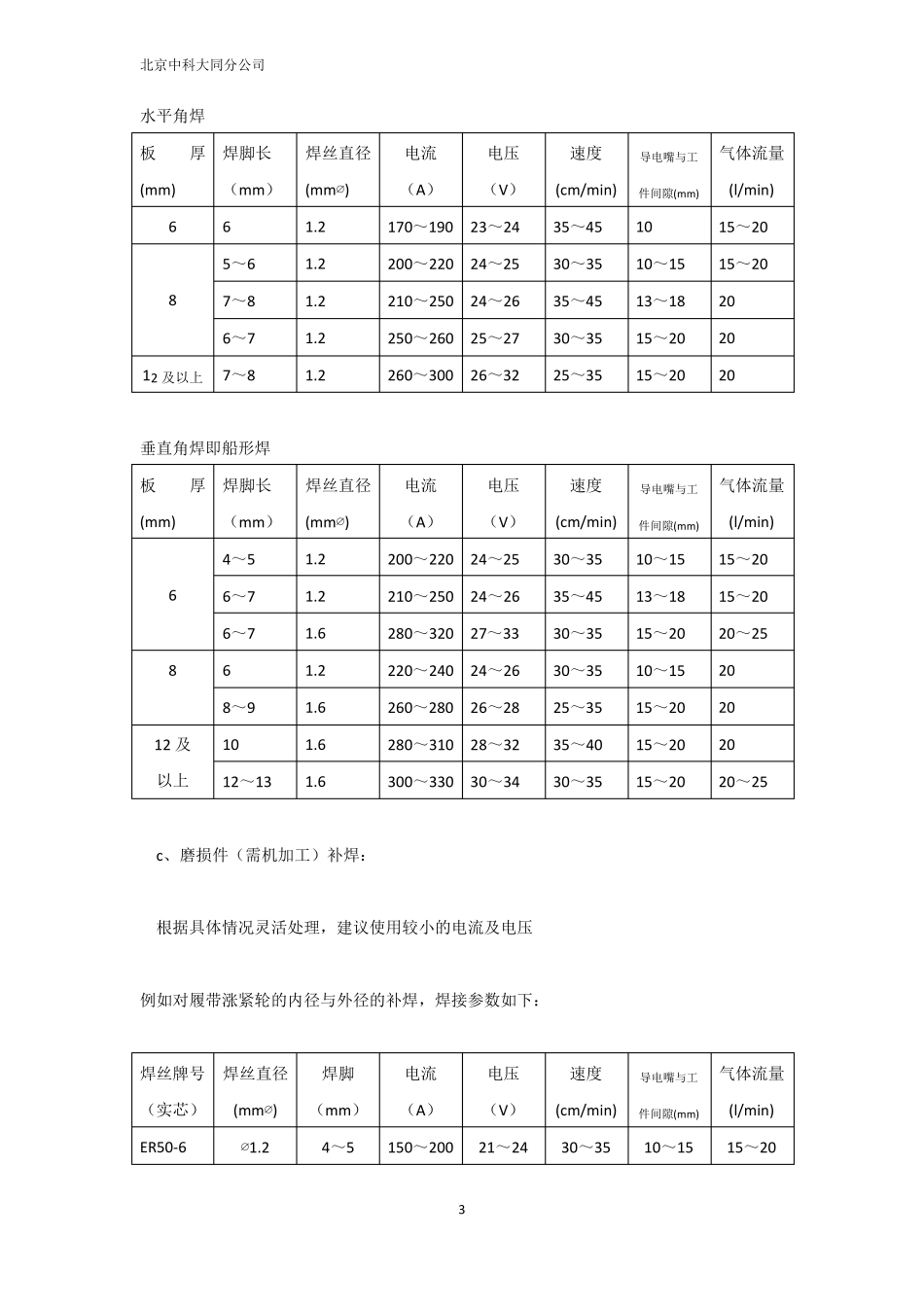

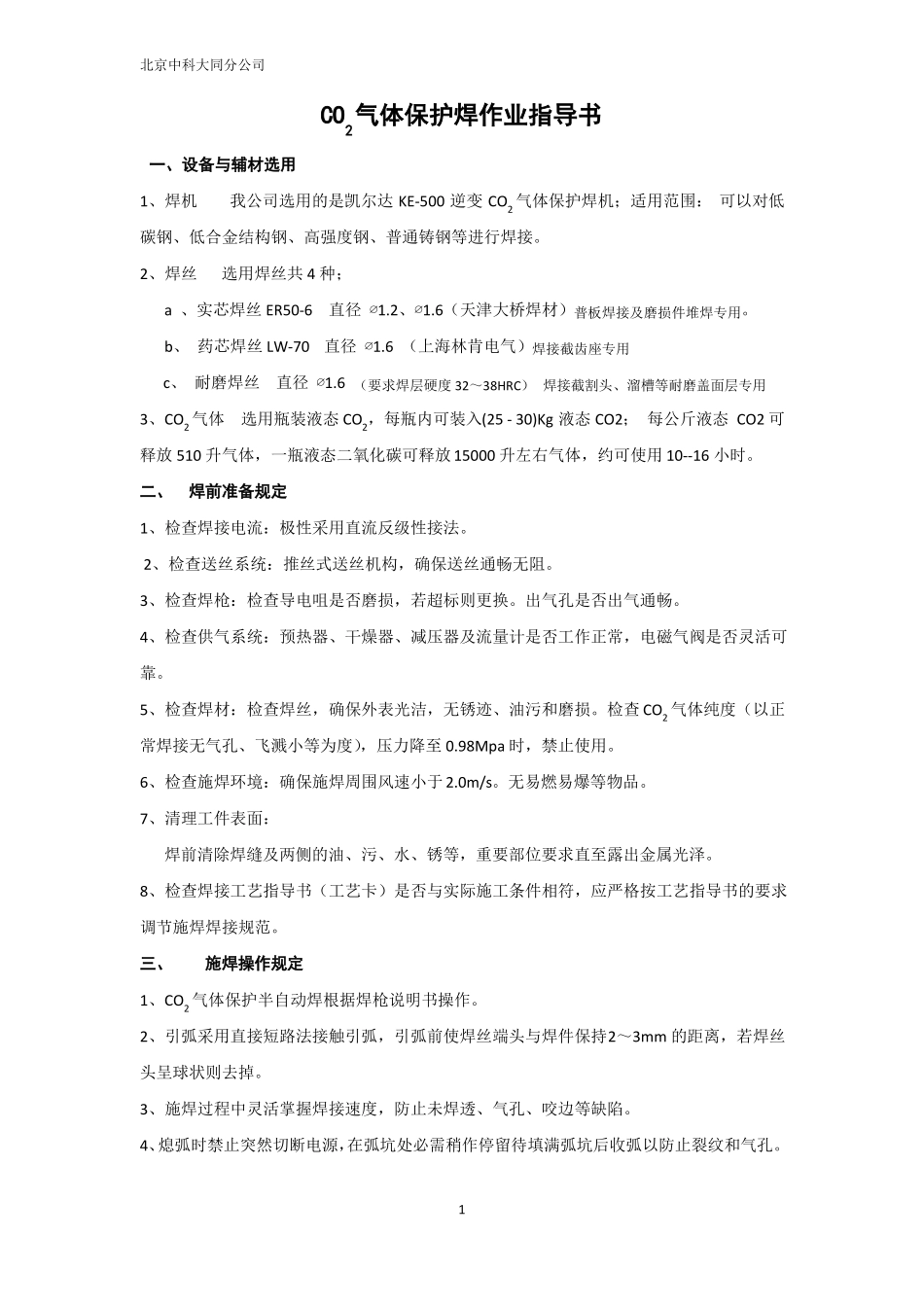

北京中科大同分公司CO2气体保护焊作业指导书一、设备与辅材选用1、焊机我公司选用的是凯尔达 KE-500 逆变 CO2 气体保护焊机；适用范围： 可以对低碳钢、低合金结构钢、高强度钢、普通铸钢等进行焊接。2、焊丝选用焊丝共 4 种；a 、实芯焊丝 ER50-6直径 ∅1.2、∅1.6（天津大桥焊材）普板焊接及磨损件堆焊专用。b、 药芯焊丝 LW-70直径 ∅1.6 （上海林肯电气）焊接截齿座专用c、 耐磨焊丝直径 ∅1.6 （要求焊层硬度 32～38HRC） 焊接截割头、溜槽等耐磨盖面层专用3、CO2 气体选用瓶装液态 CO2，每瓶内可装入(25 - 30)Kg 液态 CO2； 每公斤液态 CO2 可释放 510 升气体，一瓶液态二氧化碳可释放 15000 升左右气体，约可使用 10--16 小时。二、焊前准备规定1、检查焊接电流：极性采用直流反级性接法。 2、检查送丝系统：推丝式送丝机构，确保送丝通畅无阻。3、检查焊枪：检查导电咀是否磨损，若超标则更换。出气孔是否出气通畅。4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。检查 CO2 气体纯度（以正常焊接无气孔、飞溅小等为度），压力降至 0.98Mpa 时，禁止使用。6、检查施焊环境：确保施焊周围风速小于 2.0m/s。无易燃易爆等物品。7、清理工件表面：焊前清除焊缝及两侧的油、污、水、锈等，重要部位要求直至露出金属光泽。8、检查焊接工艺指导书（工艺卡）是否与实际施工条件相符，应严格按工艺指导书的要求调节施焊焊接规范。三、施焊操作规定1、CO2 气体保护半自动焊根据焊枪说明书操作。2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm 的距离，若焊丝头呈球状则去掉。3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。1北京中科大同分公司5、焊缝接头连接采用退焊法。6、尽量采用左焊法施焊。7、摆动与不摆动根据焊件厚度坡口、及融池情况定。8、 对 T 型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。9、对于工件拼焊，应正确选择焊接顺序，减小焊接变形和焊后残余应力。10、焊后关闭设备电源，将 CO2 气源总阀关闭；用钢丝刷清理焊缝表面，目测焊缝表面是否有气孔、裂纹、咬边等缺陷，如有缺陷需修复。11、工作完...
