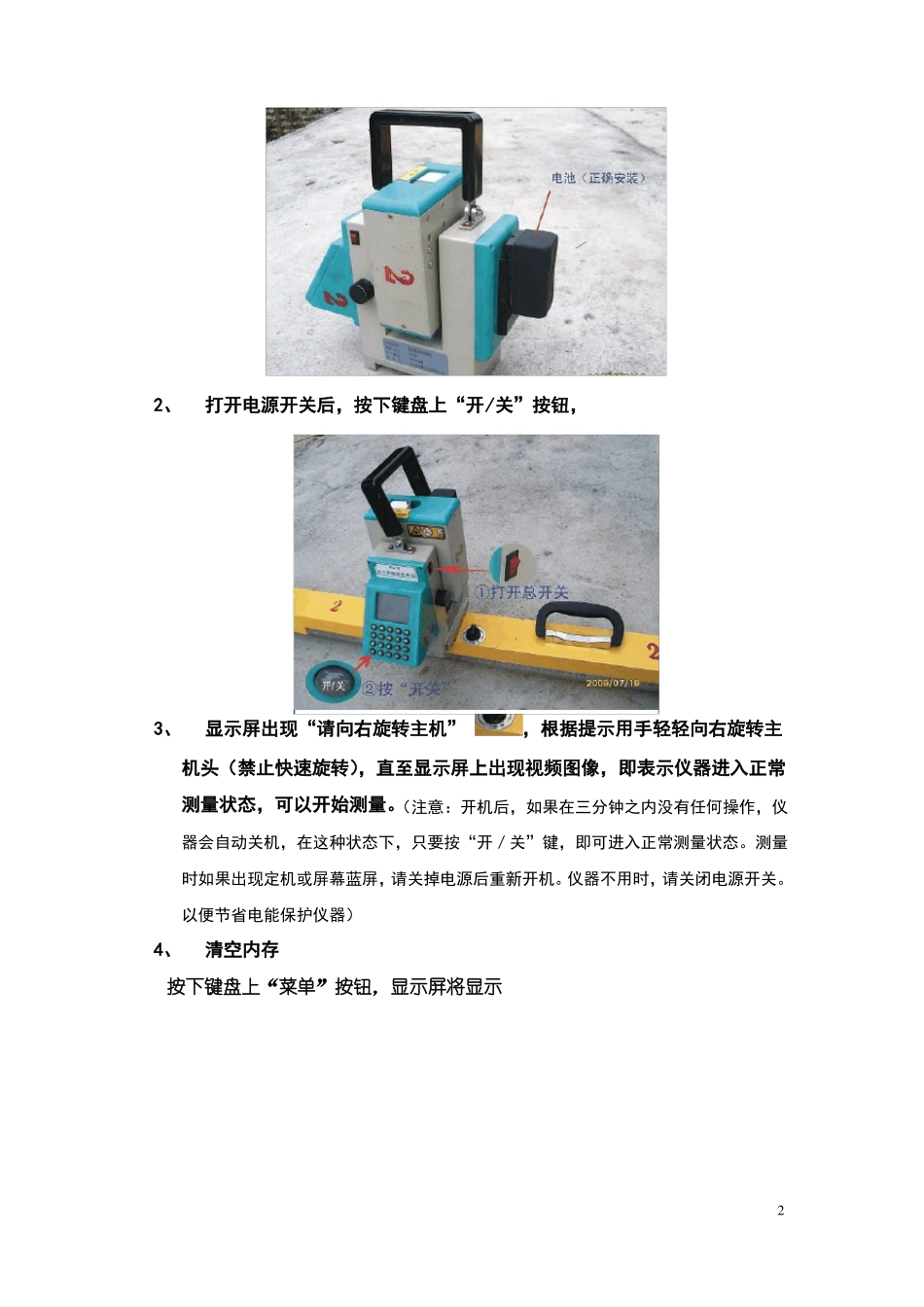

DJJ-8 型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称DJJ-8 主机DJJ-8 测量架二、操作步骤1、正确安装电池12、打开电源开关后,按下键盘上“开/关”按钮,3、显示屏出现“请向右旋转主机”,根据提示用手轻轻向右旋转主机头(禁止快速旋转),直至显示屏上出现视频图像,即表示仪器进入正常测量状态,可以开始测量。(注意:开机后,如果在三分钟之内没有任何操作,仪器会自动关机,在这种状态下,只要按“开/关”键,即可进入正常测量状态。测量时如果出现定机或屏幕蓝屏,请关掉电源后重新开机。仪器不用时,请关闭电源开关。以便节省电能保护仪器)4、清空内存按下键盘上“菜单”按钮,显示屏将显示2内存管理用于清空存储的数据。当光标指向该选项时,按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据,按下“确定”则删除存储器中存储的所有的数据,按“返回”键则不进行任何操作退回测量界面。5、输入线路信息把工区将各个区间代码信息帖在测量仪上,方便使用,达到可视化的效果① 正常测量状态下按下 “▼”按钮,显示屏② 按下“”按钮,清空线路信息③ 依次输入线路代码、工区代码和区间代码,我们工区将各个区间代码信息帖在测量仪上,方便测量时输入。如果在输入过程中出现错误,按下“ ”按钮,清空线路信息后重新输入。输入完毕后,检查无误后按下“确认”按钮④ 当进入隧道测量时要输入隧道代码。在正常测量状态下按下“▲”按钮,显示屏将显示3▶▶请输入隧道号:00输入所在隧道代码,检查无误后按下“确认”按钮,如果在输入过程中出现失误,按下“”按钮删除,每按一次删除一位数。(提示:隧道测量结束后,同样按下“▲”按钮,表示隧道测量结束。)三、DJJ-8 激光测量仪九大功能及操作步骤(提示:测量前必须进行电池电量检测,方法:正确安装电池开机后,接下“菜单”键即可以在屏幕上看到当前电池电量。测量仪放置标准:固定测脚侧与定位器限位支座为同一侧。测量过程中,如常出现目标不在测量范围进入盲区,此时应进行测量仪重启。)1、 测量导高、拉出值、钢轨轨距及超高① 测量架放置于待测目标正下方轨面上,拨动测量架右端的轨距手柄,使测量架两端的固定测脚和活动测脚都紧靠钢轨内侧。保持测量架与钢轨垂直。(注意:DJJ-8 激光测量仪的任何一项测量功能都必须按照此项“测量仪放置标准”放置!)② 正常测量状态下可在显示屏下通过十字线瞄准目标,当测量环境光线...
