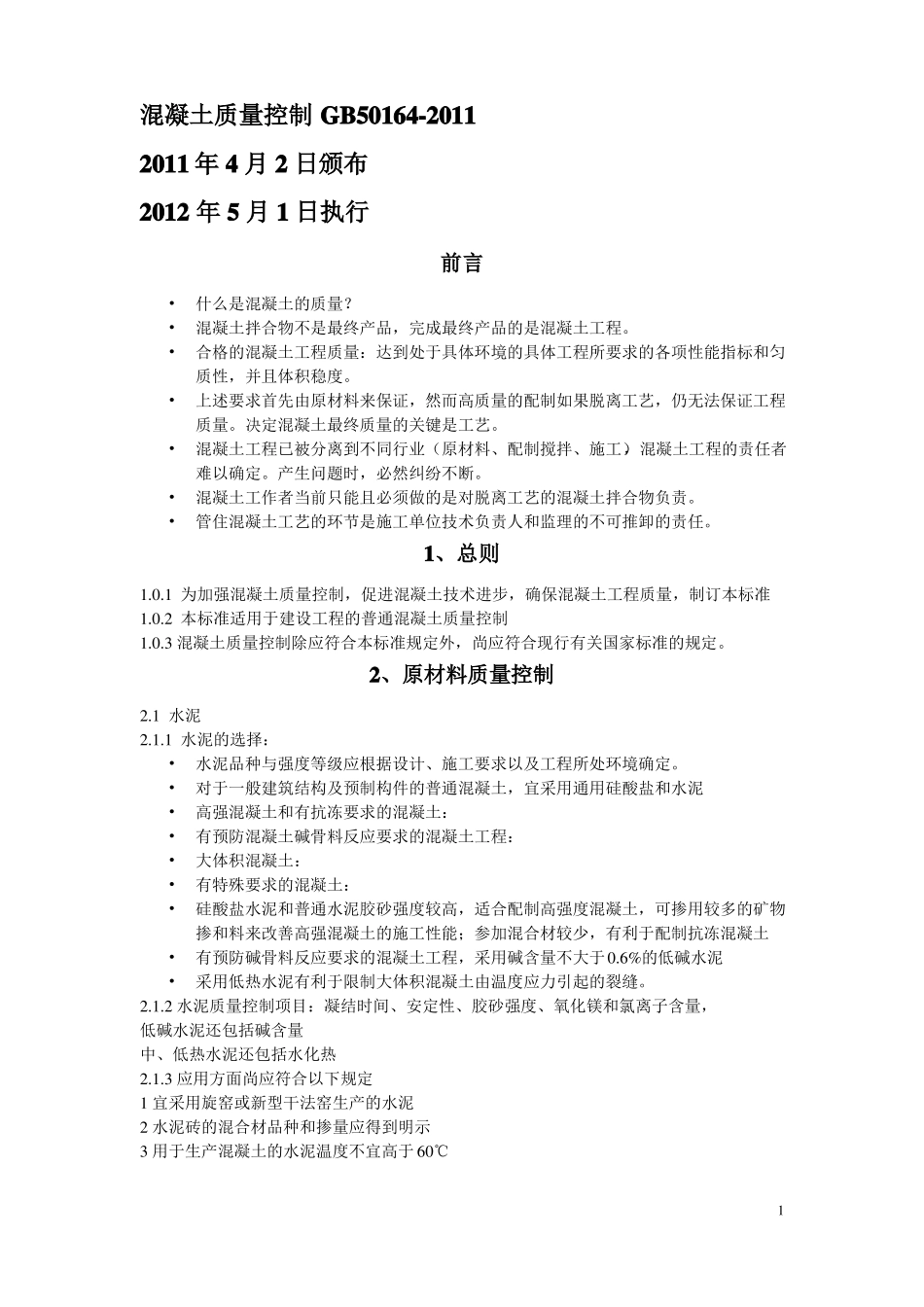

混凝土质量控制 GB50164-20112011 年 4 月 2 日颁布2012 年 5 月 1 日执行前言•什么是混凝土的质量？•混凝土拌合物不是最终产品，完成最终产品的是混凝土工程。•合格的混凝土工程质量：达到处于具体环境的具体工程所要求的各项性能指标和匀质性，并且体积稳度。•上述要求首先由原材料来保证，然而高质量的配制如果脱离工艺，仍无法保证工程质量。决定混凝土最终质量的关键是工艺。•混凝土工程已被分离到不同行业（原材料、配制搅拌、施工），混凝土工程的责任者难以确定。产生问题时，必然纠纷不断。•混凝土工作者当前只能且必须做的是对脱离工艺的混凝土拌合物负责。•管住混凝土工艺的环节是施工单位技术负责人和监理的不可推卸的责任。1、总则1.0.1 为加强混凝土质量控制，促进混凝土技术进步，确保混凝土工程质量，制订本标准1.0.2 本标准适用于建设工程的普通混凝土质量控制1.0.3 混凝土质量控制除应符合本标准规定外，尚应符合现行有关国家标准的规定。2、原材料质量控制2.1 水泥2.1.1 水泥的选择：•水泥品种与强度等级应根据设计、施工要求以及工程所处环境确定。•对于一般建筑结构及预制构件的普通混凝土，宜采用通用硅酸盐和水泥•高强混凝土和有抗冻要求的混凝土：•有预防混凝土碱骨料反应要求的混凝土工程：•大体积混凝土：•有特殊要求的混凝土：•硅酸盐水泥和普通水泥胶砂强度较高，适合配制高强度混凝土，可掺用较多的矿物掺和料来改善高强混凝土的施工性能；参加混合材较少，有利于配制抗冻混凝土•有预防碱骨料反应要求的混凝土工程，采用碱含量不大于0.6%的低碱水泥•采用低热水泥有利于限制大体积混凝土由温度应力引起的裂缝。2.1.2 水泥质量控制项目：凝结时间、安定性、胶砂强度、氧化镁和氯离子含量，低碱水泥还包括碱含量中、低热水泥还包括水化热2.1.3 应用方面尚应符合以下规定1 宜采用旋窑或新型干法窑生产的水泥2 水泥砖的混合材品种和掺量应得到明示3 用于生产混凝土的水泥温度不宜高于 60℃1•细度为选择性指标，没有列入主要控制项目，但水泥出厂检验报告中有细度检验内容；三氧化硫、烧失量和不溶物等化学项目可在选择水泥时检验，工程质量控制可以出厂检验为依据。•GB175-2007 规定检验报告内容应包括混合材品种和掺加量，落实这一规定对混凝土质量控制很重要。•水泥需求量大，水泥温度过高时拌制对混凝土性能不利（外加剂的适应性，如高温缓凝、高温保坍等）2.2 粗骨料2.2.1...
