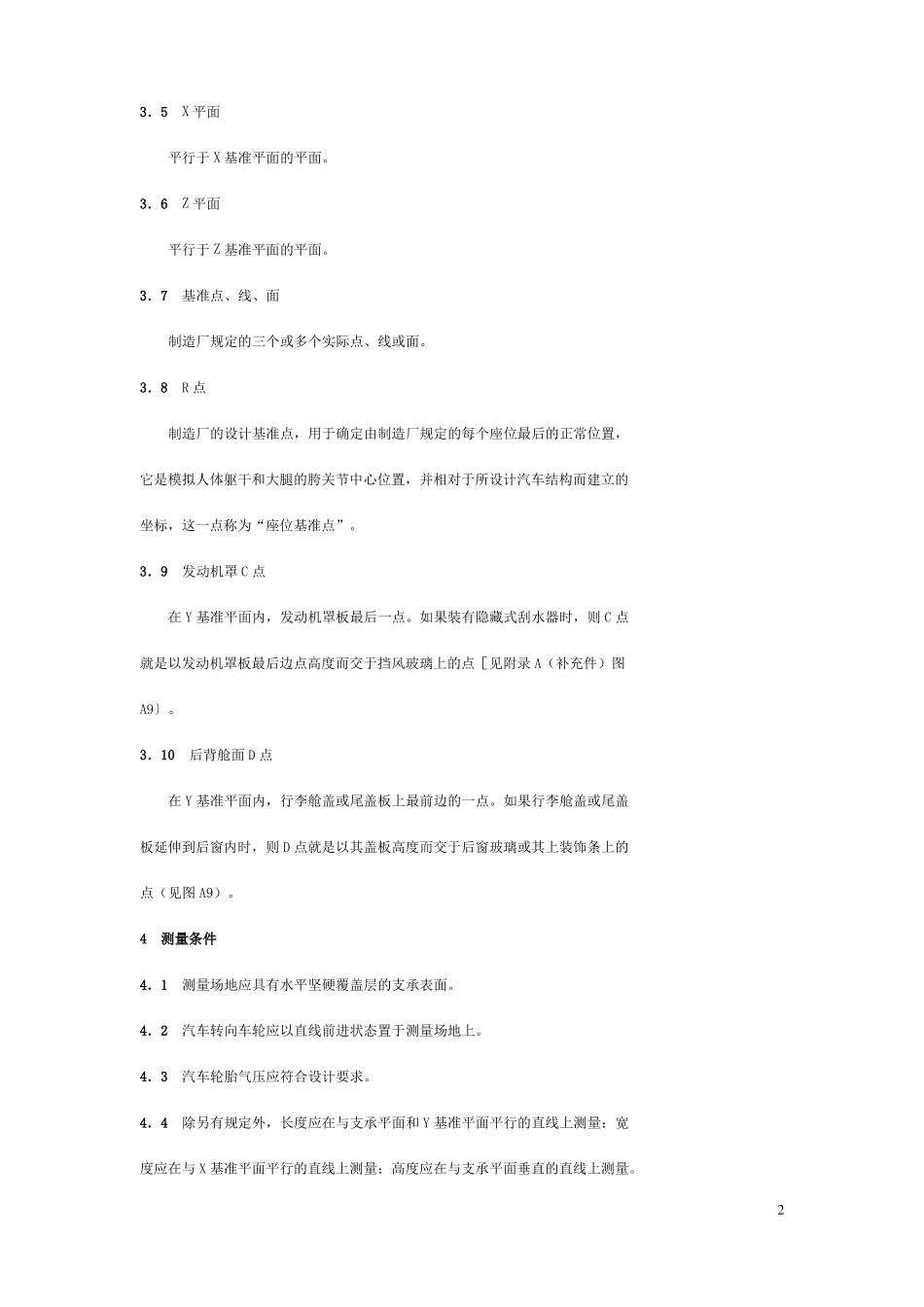

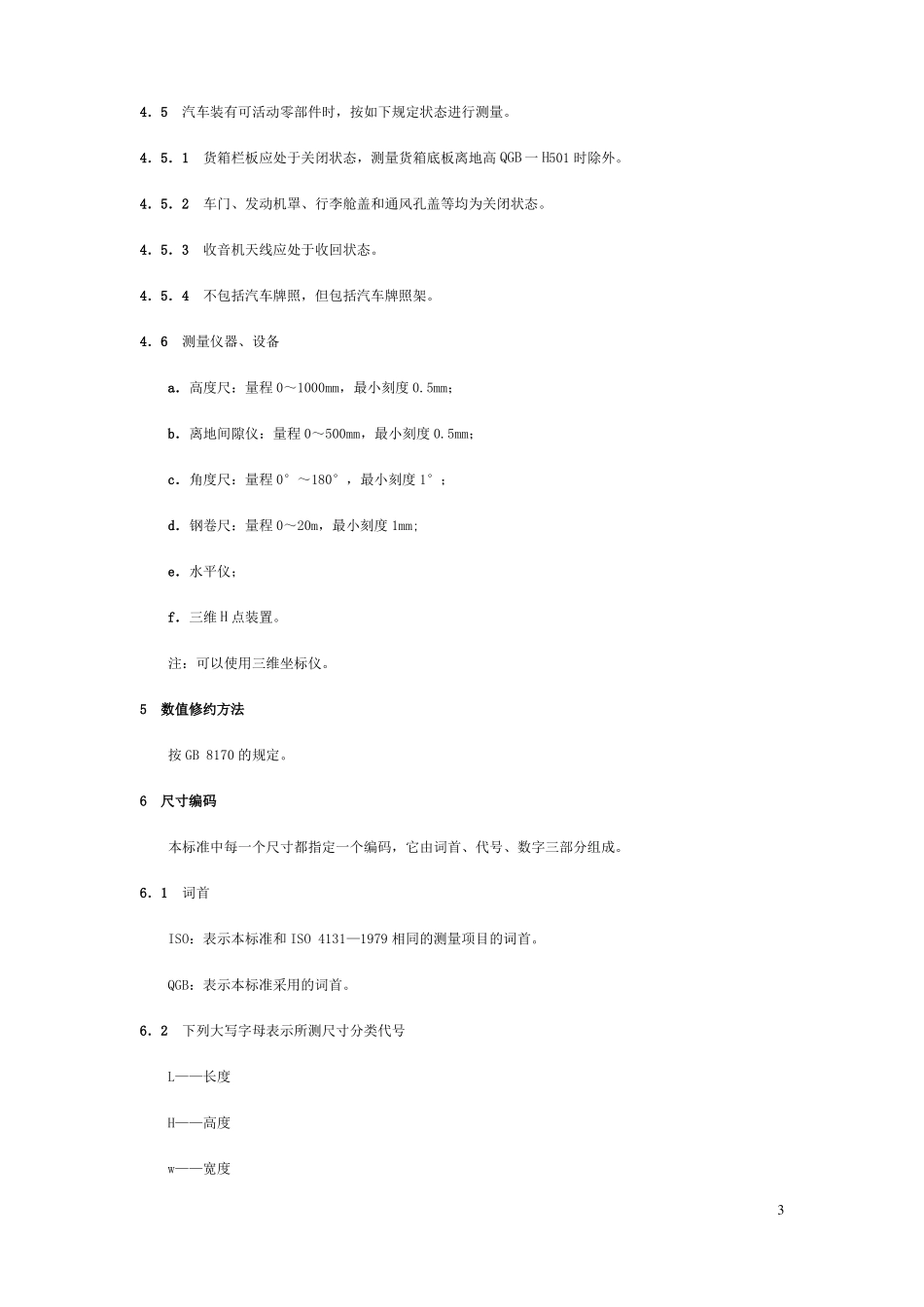

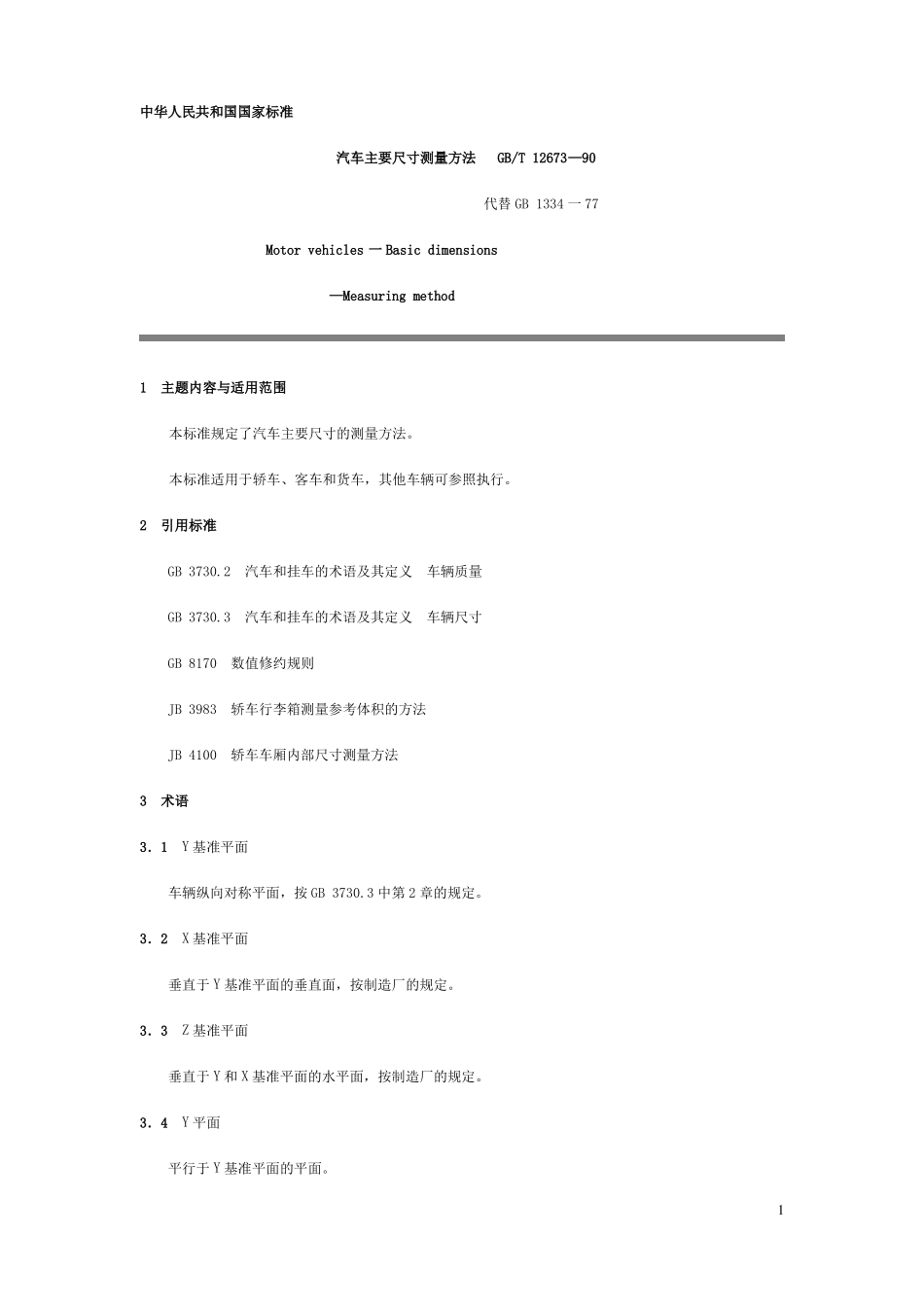

中华人民共和国国家标准汽车主要尺寸测量方法GB/T 12673—90代替 GB 1334 一 77Motor vehicles 一 Basic dimensions—Measuring method1主题内容与适用范围本标准规定了汽车主要尺寸的测量方法。本标准适用于轿车、客车和货车，其他车辆可参照执行。2引用标准GB 3730.2汽车和挂车的术语及其定义车辆质量GB 3730.3汽车和挂车的术语及其定义车辆尺寸GB 8170数值修约规则JB 3983轿车行李箱测量参考体积的方法JB 4100轿车车厢内部尺寸测量方法3术语3．1Y 基准平面车辆纵向对称平面，按 GB 3730.3 中第 2 章的规定。3．2X 基准平面垂直于 Y 基准平面的垂直面，按制造厂的规定。3．3Z 基准平面垂直于 Y 和 X 基准平面的水平面，按制造厂的规定。3．4Y 平面平行于 Y 基准平面的平面。13．5X 平面平行于 X 基准平面的平面。3．6Z 平面平行于 Z 基准平面的平面。3．7基准点、线、面制造厂规定的三个或多个实际点、线或面。3．8R 点制造厂的设计基准点，用于确定由制造厂规定的每个座位最后的正常位置，它是模拟人体躯干和大腿的胯关节中心位置，并相对于所设计汽车结构而建立的坐标，这一点称为“座位基准点”。3．9发动机罩 C 点在 Y 基准平面内，发动机罩板最后一点。如果装有隐藏式刮水器时，则 C 点就是以发动机罩板最后边点高度而交于挡风玻璃上的点［见附录 A（补充件）图A9〕。3．10后背舱面 D 点在 Y 基准平面内，行李舱盖或尾盖板上最前边的一点。如果行李舱盖或尾盖板延伸到后窗内时，则 D 点就是以其盖板高度而交于后窗玻璃或其上装饰条上的点（见图 A9）。4测量条件4．1测量场地应具有水平坚硬覆盖层的支承表面。4．2汽车转向车轮应以直线前进状态置于测量场地上。4．3汽车轮胎气压应符合设计要求。4．4除另有规定外，长度应在与支承平面和 Y 基准平面平行的直线上测量：宽度应在与 X 基准平面平行的直线上测量；高度应在与支承平面垂直的直线上测量。24．5汽车装有可活动零部件时，按如下规定状态进行测量。4．5．1货箱栏板应处于关闭状态，测量货箱底板离地高 QGB 一 H501 时除外。4．5．2车门、发动机罩、行李舱盖和通风孔盖等均为关闭状态。4．5．3收音机天线应处于收回状态。4．5．4不包括汽车牌照，但包括汽车牌照架。4．6测量仪器、设备a．高度尺：量程 0～1000mm，最小刻度 0.5mm；b．离地间隙仪：量程 0～500mm，最小刻度 0.5mm；c．角度尺：量程 0°～180°，最小...
