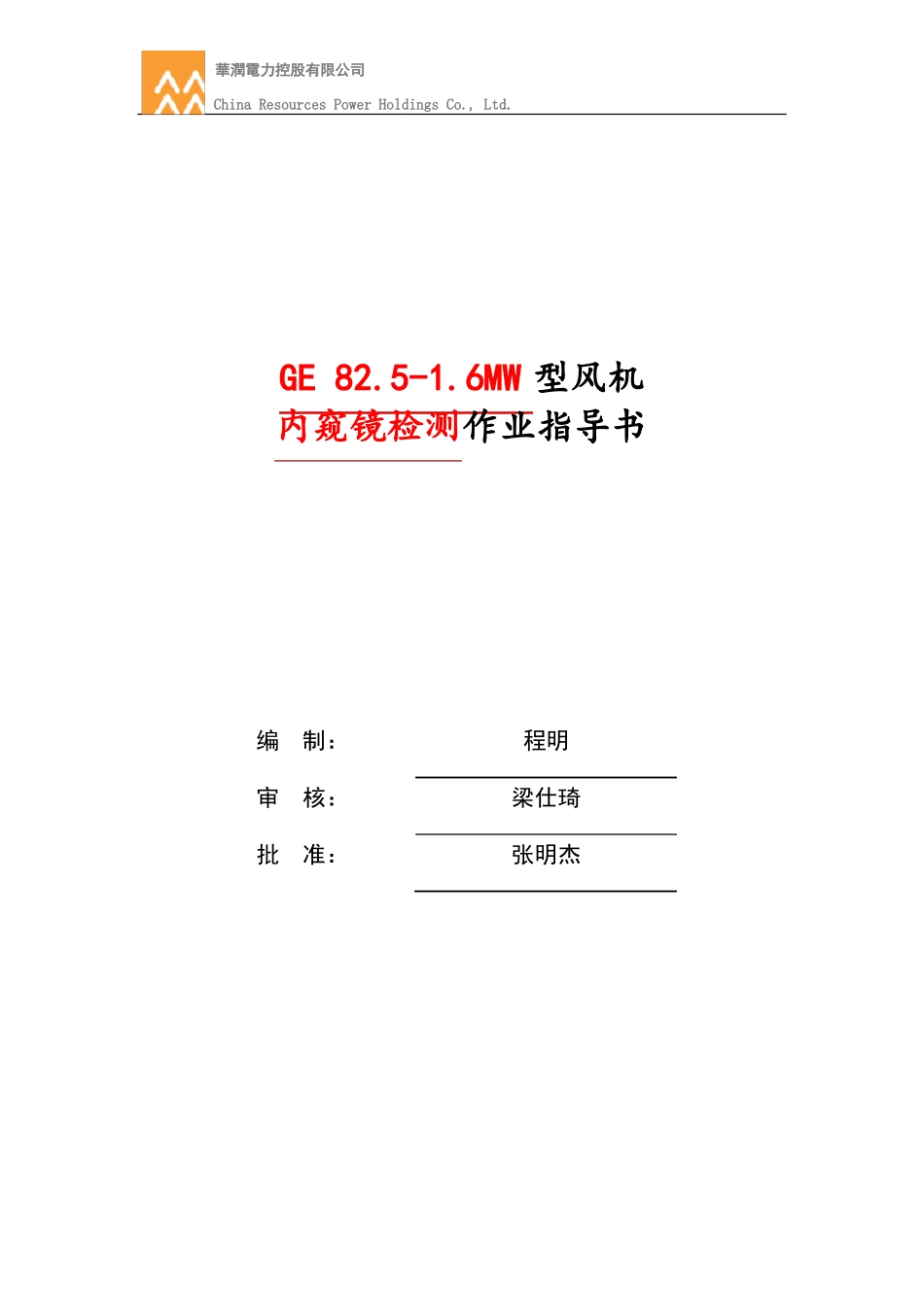

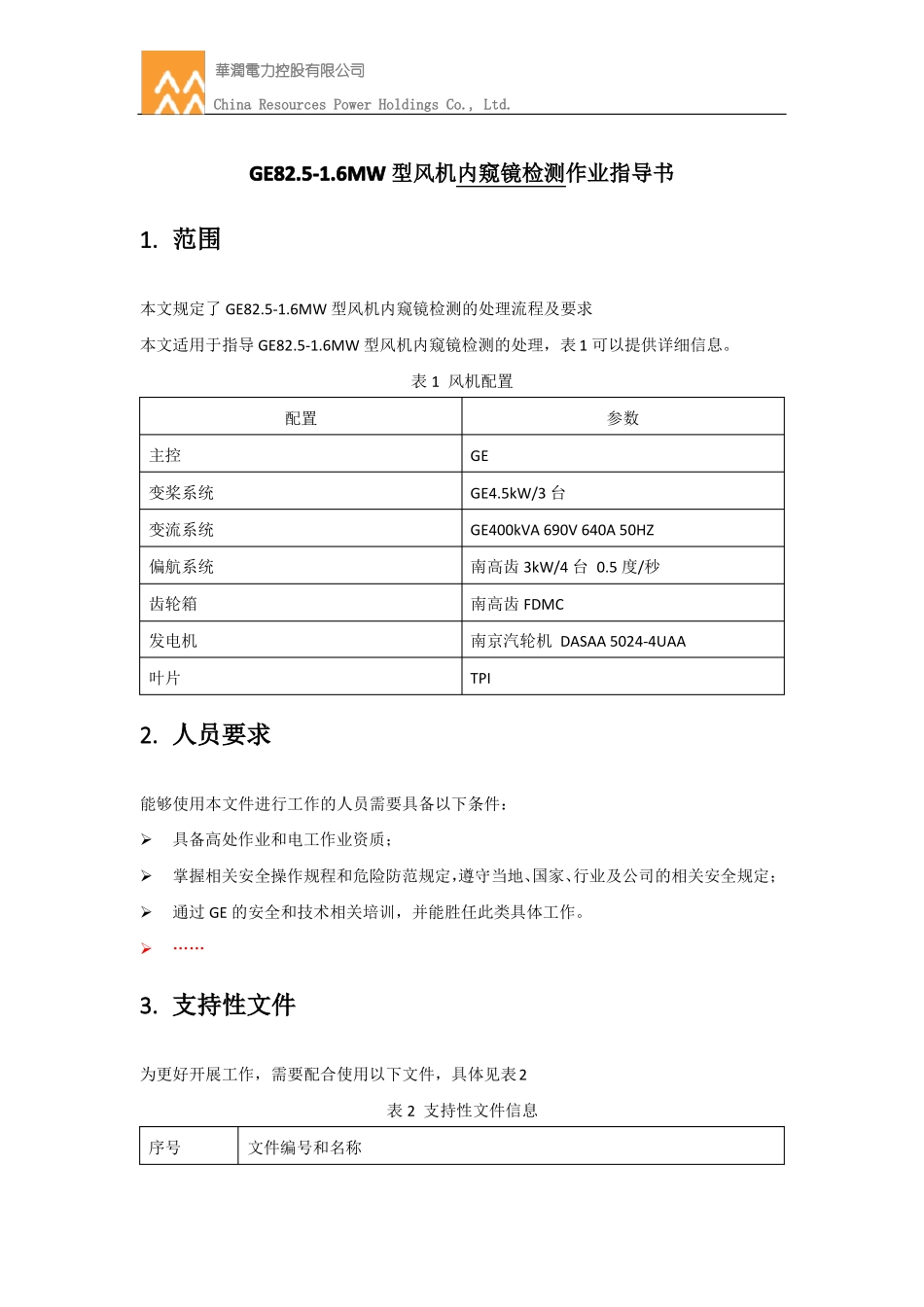

華潤電力控股有限公司China Resources Power Holdings Co., Ltd.GE 82.5-1.6MW 型风机内窥镜检测作业指导书编制：审核：批准：程明梁仕琦张明杰華潤電力控股有限公司China Resources Power Holdings Co., Ltd.GE82.5-1.6MW 型风机内窥镜检测作业指导书1. 范围本文规定了 GE82.5-1.6MW 型风机内窥镜检测的处理流程及要求本文适用于指导 GE82.5-1.6MW 型风机内窥镜检测的处理，表 1 可以提供详细信息。表 1 风机配置配置主控变桨系统变流系统偏航系统齿轮箱发电机叶片GEGE4.5kW/3 台GE400kVA 690V 640A 50HZ南高齿 3kW/4 台 0.5 度/秒南高齿 FDMC南京汽轮机 DASAA 5024-4UAATPI参数2. 人员要求能够使用本文件进行工作的人员需要具备以下条件：➢具备高处作业和电工作业资质；➢掌握相关安全操作规程和危险防范规定，遵守当地、国家、行业及公司的相关安全规定；➢通过 GE 的安全和技术相关培训，并能胜任此类具体工作。➢……3. 支持性文件为更好开展工作，需要配合使用以下文件，具体见表2表 2 支持性文件信息序号文件编号和名称華潤電力控股有限公司China Resources Power Holdings Co., Ltd.《齿轮箱内窥镜操作手册》《GE 风机齿轮箱结构图》12344. 安全要求该作业需要使用以下安全设备：安全帽绝缘鞋工作服安全衣防护手套防毒面具佩戴式头灯5. 工具该作业流程需要的工具见表 3表 3 工具清单序号1234名称开口扳手活动扳手导向软管XLVu 工业内窥镜型号/规格17、19mm240mm*30mm数量111 根1 套备注6. 材料该作业流程需要的材料见表 4華潤電力控股有限公司表 4 材料清单序号123名称垃圾袋抹布喷雾式清洁剂型号/规格数量242China Resources Power Holdings Co., Ltd.7. 操作步骤表 7 给出了具体的操作步骤步骤动作▪▪1停机▪▪▪操作分解按下红色 stop 按钮待停机后，主控柜上的维护钥匙向右旋转至“REPAIR”状态，机组显示维护状态。挂上“禁止合闸，有人工作”标示牌将油泵电机关闭拆除观察孔的螺栓后，用大布将其包好放到安全位置，切勿被污染，更勿意外掉进齿轮箱内部；▪在挪开观察孔之前，用大布擦干净齿轮箱表面油漆等杂物，以防掉进齿轮箱内部；▪拆 下 齿 轮 箱2观察窗盖▪进行齿轮箱检查时，参与检查的 2 个人员，均必须佩带全副式防毒面具，操作内窥镜镜头人员，必须佩带无纺手套，以免化学纤维掉落进齿轮箱内部；▪打开观察孔后，等待 30 分钟...
