JSDB-25双速多用绞车说明书

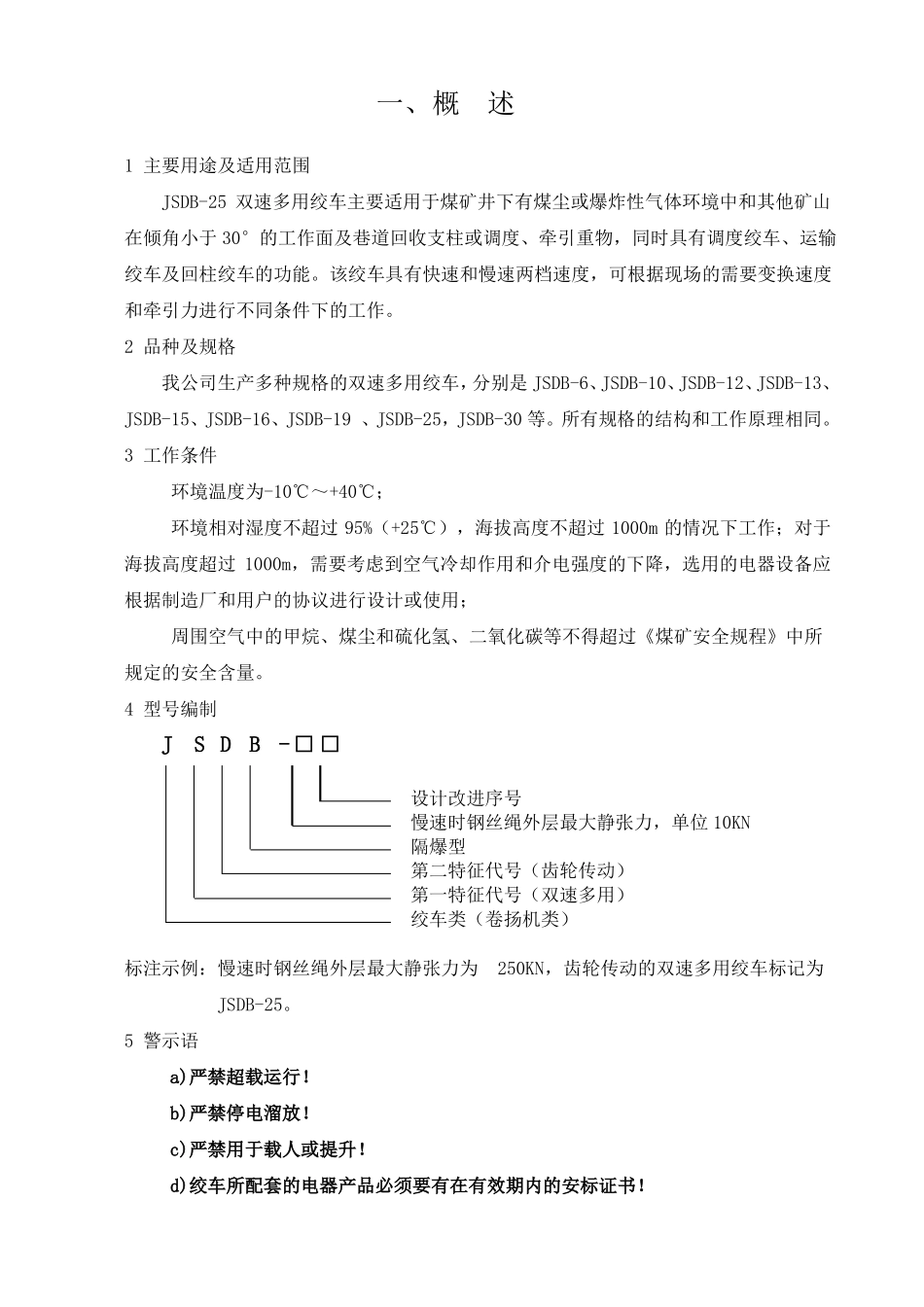

JSDB-25 双速多用绞车使 用 说 明 书执行标准： MT/T 952 – 2005《双速多用绞车》徐州苏煤矿山设备制造有限公司2013 年 08 月目录1 概述…………………………………………………………………12 技术特性 ……………………………………………………………… 23 结构特征与工作原理 ……………………………………………… 34 绞车的润滑 ………………………………………………………… 105 绞车的装配与调试 ………………………………………………… 106 绞车的试运行 ………………………………………………………137 绞车的固定方法及安装 …………………………………………… 138 使用与操作方法 ……………………………………………………159 绞车的维修与保养 ………………………………………………… 1710 故障分析与排除………………………………………………… 1711 电气控制系统 ……………………………………………………1712 备件与易损件 ……………………………………………………19一、概述1 主要用途及适用范围JSDB-25 双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于 30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。2 品种及规格我公司生产多种规格的双速多用绞车，分别是 JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30 等。所有规格的结构和工作原理相同。3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过 95%（+25℃），海拔高度不超过 1000m 的情况下工作；对于海拔高度超过 1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。4 型号编制J S DB- □ □设计改进序号慢速时钢丝绳外层最大静张力，单位 10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为250KN，齿轮传动的双速多用绞车标记为JSDB-25。5 警示语a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证书！e)绞车在正...
