multisim元器件中文与英文对照表

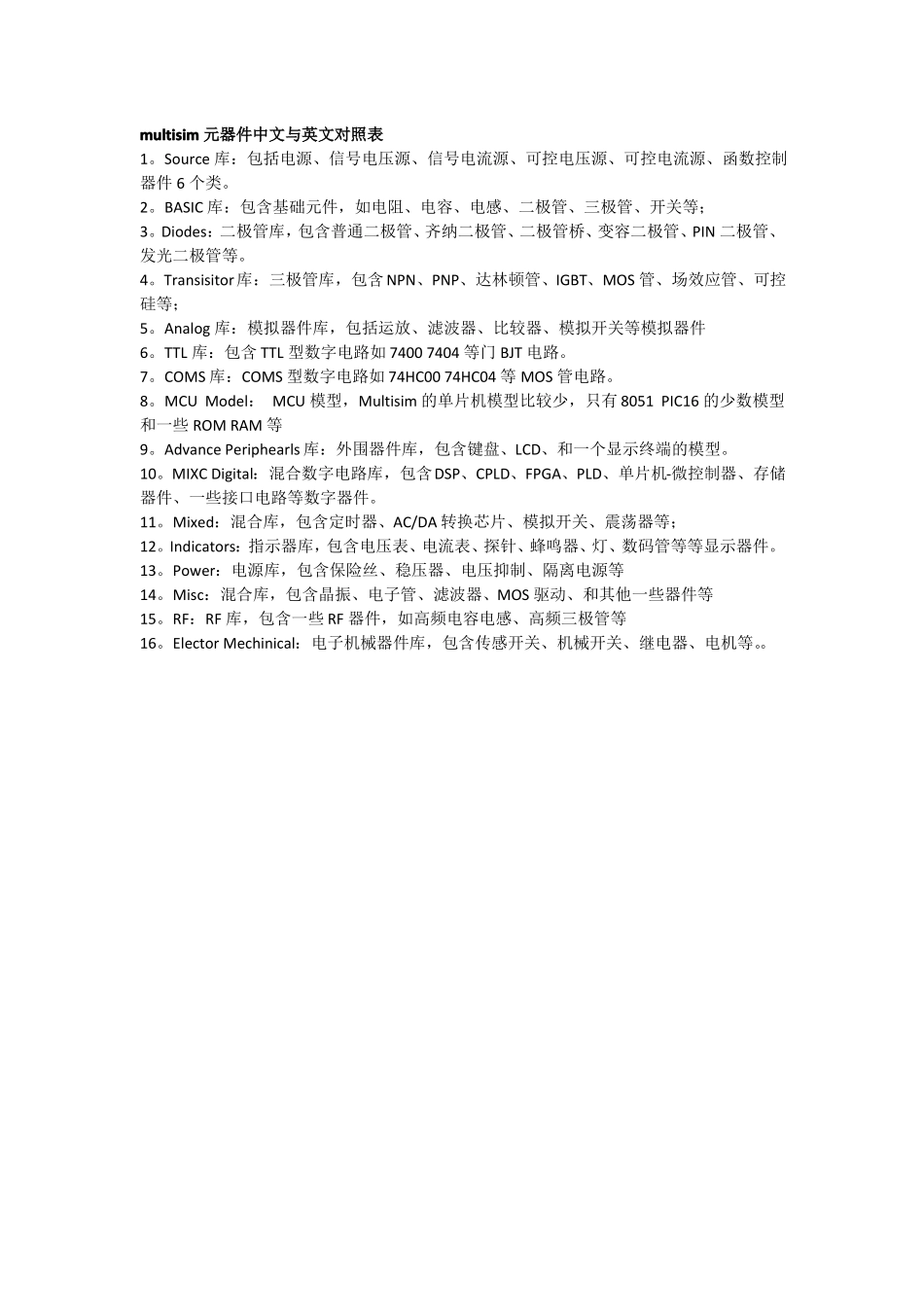

multisim元器件中文与英文对照表_第1页
1/10

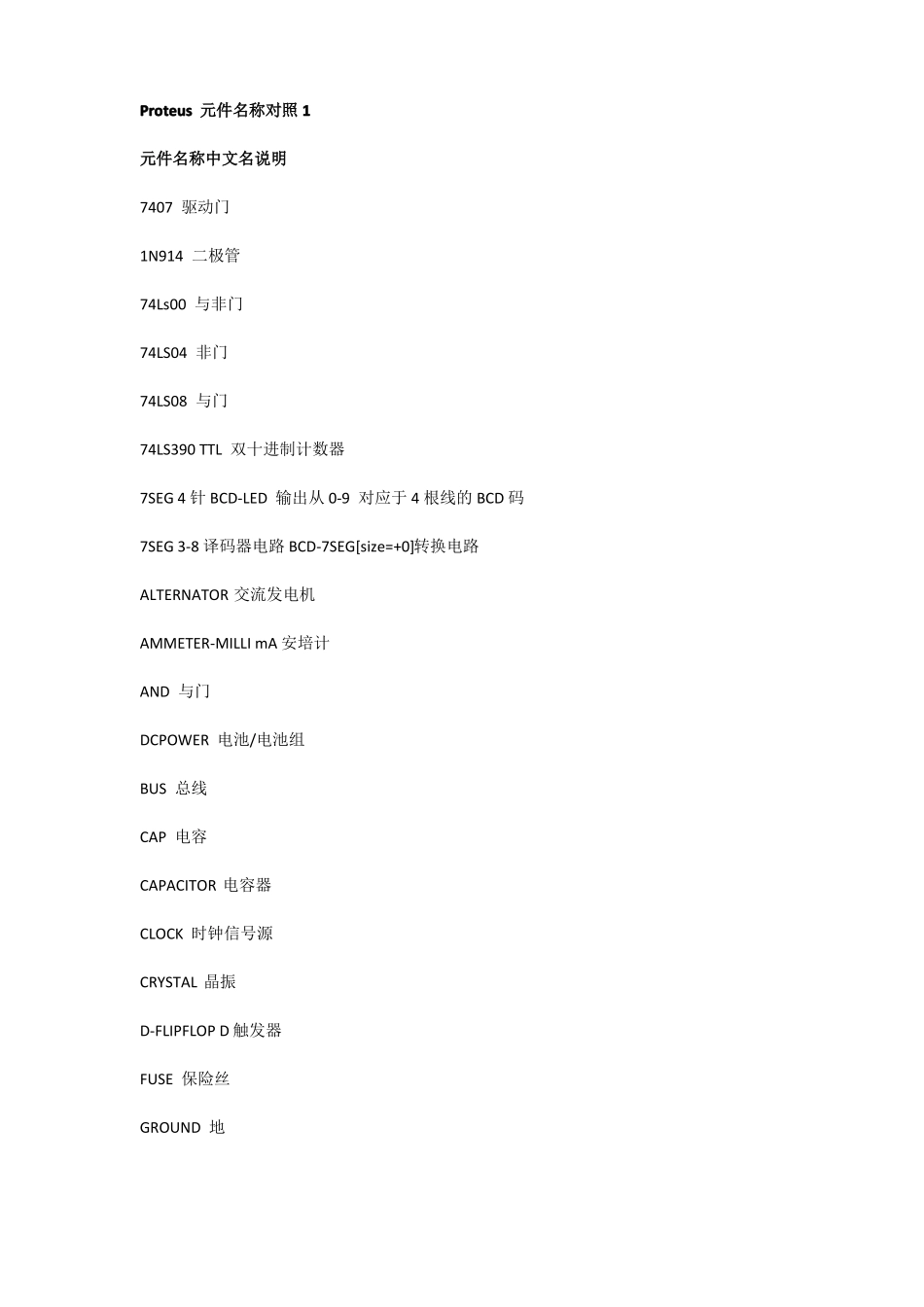

multisim元器件中文与英文对照表_第2页
2/10

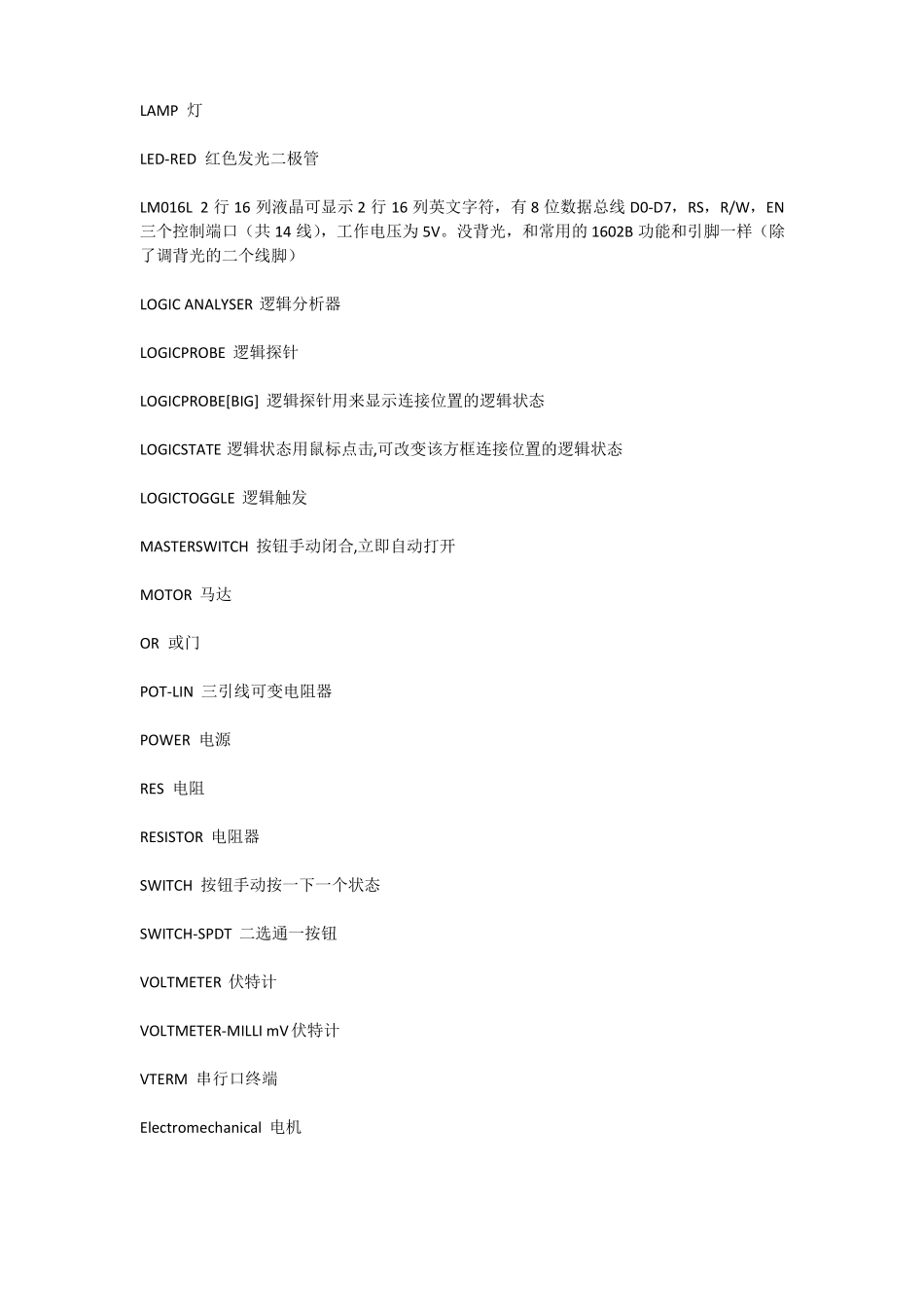

multisim元器件中文与英文对照表_第3页
3/10
multisim 元器件中文与英文对照表1。Source 库:包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件 6 个类。2。BASIC 库:包含基础元件,如电阻、电容、电感、二极管、三极管、开关等;3。Diodes:二极管库,包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN 二极管、发光二极管等。4。Transisitor库:三极管库,包含 NPN、PNP、达林顿管、IGBT、MOS 管、场效应管、可控硅等;5。Analog 库:模拟器件库,包括运放、滤波器、比较器、模拟开关等模拟器件6。TTL 库:包含 TTL 型数字电路如 7400 7404 等门 BJT 电路。7。COMS 库:COMS 型数字电路如 74HC00 74HC04 等 MOS 管电路。8。MCU Model: MCU 模型,Multisim 的单片机模型比较少,只有 8051 PIC16 的少数模型和一些 ROM RAM 等9。Advance Periphearls 库:外围器件库,包含键盘、LCD、和一个显示终端的模型。10。MIXC Digital:混合数字电路库,包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。11。Mixed:混合库,包含定时器、AC/DA 转换芯片、模拟开关、震荡器等;12。Indicators:指示器库,包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。13。Power:电源库,包含保险丝、稳压器、电压抑制、隔离电源等14。Misc:混合库,包含晶振、电子管、滤波器、MOS 驱动、和其他一些器件等15。RF:RF 库,包含一些 RF 器件,如高频电容电感、高频三极管等16。Elector Mechinical:电子机械器件库,包含传感开关、机械开关、继电器、电机等。。Proteus 元件名称对照 1元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4 针 BCD-LED 输出从 0-9 对应于 4 根线的 BCD 码7SEG 3-8 译码器电路 BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA 安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2 行 16 列液晶可显示 2 行 16 列英文字符,有 8 位数据总线 D0-D7,RS,R/W,EN三个控制端口(共 14 线),工作电压为 5V。没背光,和常用的 1602B 功能和引脚一样(除了调背光的二个线脚)LOGIC ANALYSER 逻辑分...
