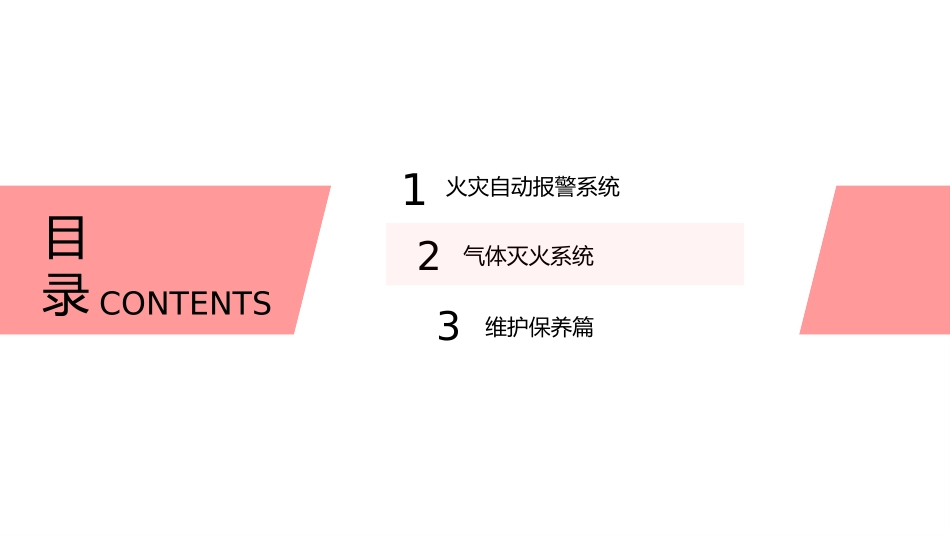

火灾自动报警系统及气体灭火系统主讲人：XXX2020年2月目录CONTENTS火灾自动报警系统气体灭火系统维护保养篇123火灾自动报警系统Composition,maincomponentsandinstallationrequirementsofautomaticfirealarmsystemPart01示例图片火灾自动报警系统总述火灾自动报警系统分为区域报警系统（仅需要报警）、集中报警系统（不仅需要报警，同时需要联动自动消防设备，一个控制室）、控制中心报警系统（两个及以上集中报警系统）。区域报警系应有火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成；集中报警系统应由火灾探测器、手动火灾报警按钮、火灾声光报警器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成;集中报警系统中的火灾报警控制器、消防联动控制器和消防控制器图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备，应设置在消防控制室内（有人值班）；示例图片具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。消防控制室应设有用于火灾报警的外线电话。消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。消防控制室内消防设备布置应符合下列规定：设备面前的操作距离，单列布置式不应小于1.5m；双列布置时不应小于2m；在值班人员经常工作的一面，设备面前至墙的距离不小于3m；设备面盘后的维修距离不宜小于1m；设备面盘的排列距离大于4m时，其两端应设置宽度不小于1m的通道。与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备有明显间隔。消防控制室送、回风管的穿墙处应设防火阀。消防控制室内严禁穿过与消防设施无关的电气线路及管路。消防控制室1火灾报警控制器火灾自动报警控制器和消防联动控制器安装在墙上时，其主显示屏高度宜为1.5~1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10%的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10%的余量。2点型感烟火灾探测器点型感温火灾探测器点型火灾探测器3点型感烟火灾探测器适用场所1）饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室等；2）电子计算机房、通讯机房、电影或电视放映室等；3）楼梯、走道、电梯机房等；4）书库、档案库等；5）有电气火灾危险的场所。点型感温火灾探测器适用场所1）相对湿度经常大于95%；7）其它不宜安装感烟探测器的厅堂和公共场所。6）吸烟室等；5）厨房、锅炉房、发电机房、烘干车间等；4）在正常情况下有烟和蒸气滞留；3）有大量粉尘；2）无烟火灾；一只探测区域内所需设置的探测器数量，不应小于下列公式的计算值：N=S/K•AN——探测器数量(只)，N应取整数;S——该探测区域面积(平方米)K——修正系数A——探测器探测面积(平方米)1、当梁突出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响。2、当梁突出顶棚的高度为200mm～600mm时，应按规范确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的数量。3、当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域应至少设置一只探测器。4、当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按规定计算探测器的设置数量。5、当梁间净距小于1m时，可不计梁对探测器保护面积的影响。6、在宽度小于3m的内走道顶棚上设置点型探测器时，宜居中布置。感温火灾探测器的安装间距不应超过10m；感烟火灾探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的1/2。7、点型探测器周围0.5m内，不应有遮挡物。8、房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分应至...
