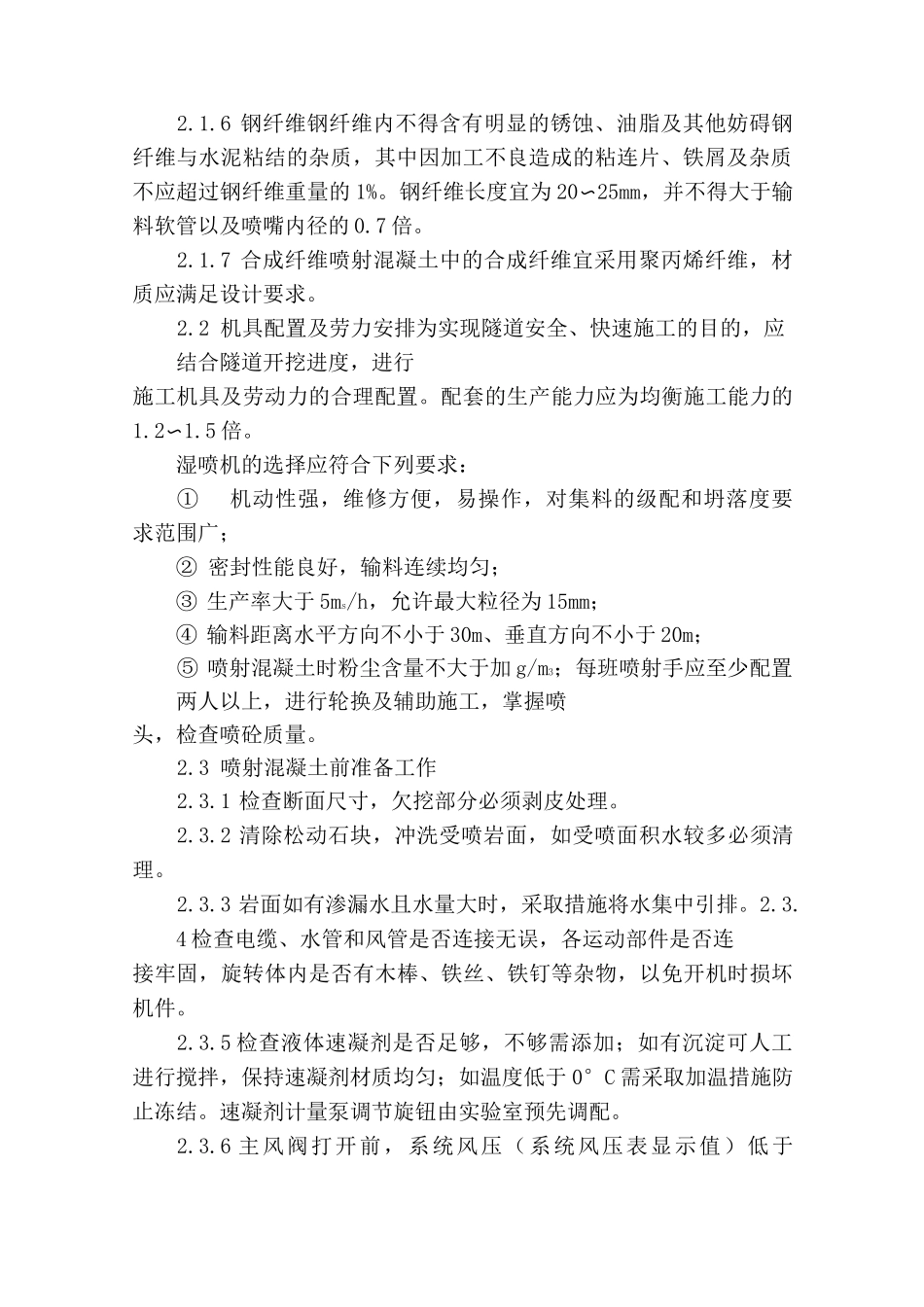

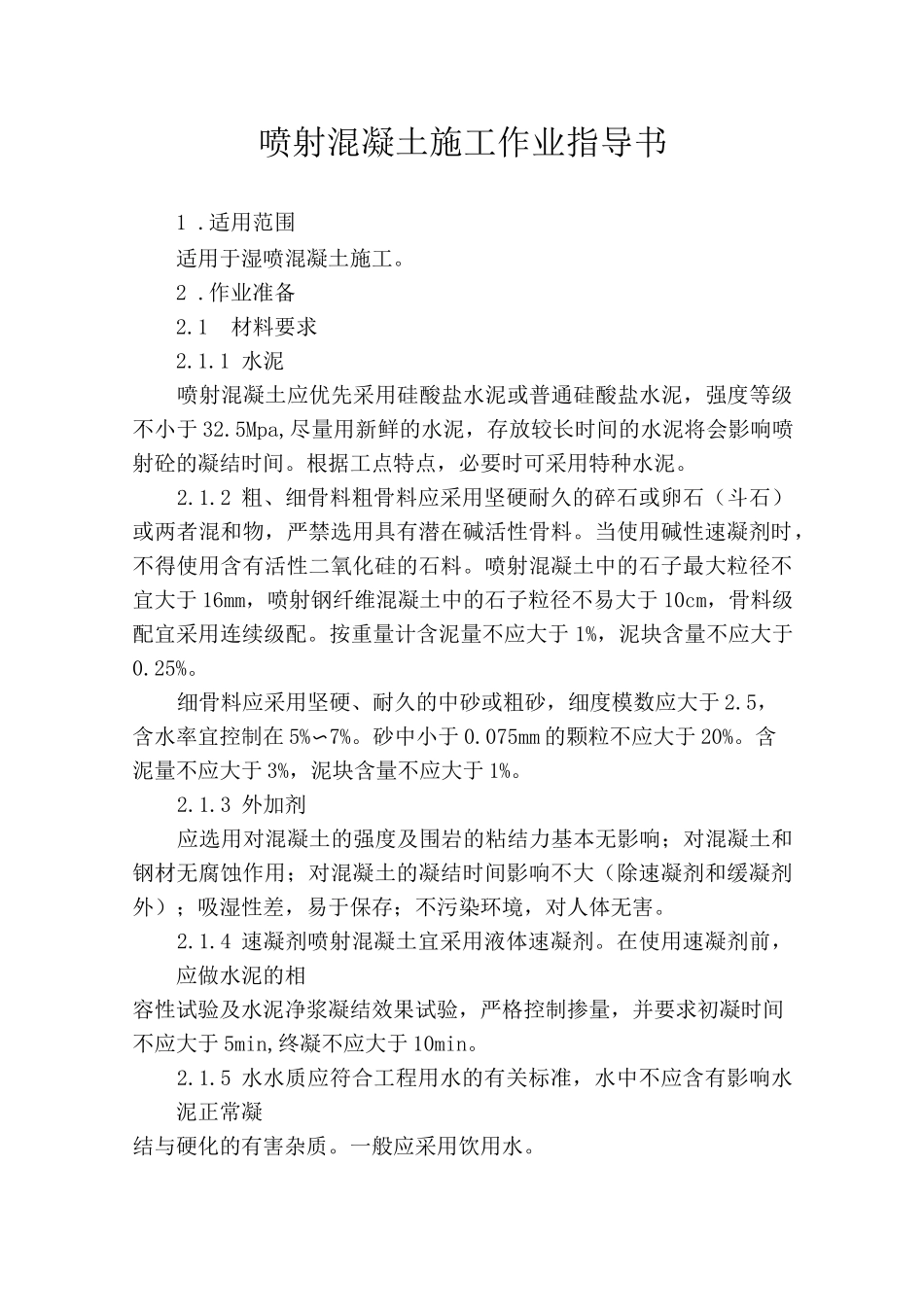

喷射混凝土施工作业指导书1 .适用范围适用于湿喷混凝土施工。2 .作业准备2.1材料要求2.1.1 水泥喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥，强度等级不小于 32.5Mpa,尽量用新鲜的水泥，存放较长时间的水泥将会影响喷射砼的凝结时间。根据工点特点，必要时可采用特种水泥。2.1.2 粗、细骨料粗骨料应采用坚硬耐久的碎石或卵石（斗石）或两者混和物，严禁选用具有潜在碱活性骨料。当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。喷射混凝土中的石子最大粒径不宜大于 16mm，喷射钢纤维混凝土中的石子粒径不易大于 10cm，骨料级配宜采用连续级配。按重量计含泥量不应大于 1%，泥块含量不应大于0.25%。细骨料应采用坚硬、耐久的中砂或粗砂，细度模数应大于 2.5，含水率宜控制在 5%〜7%。砂中小于 0.075mm 的颗粒不应大于 20%。含泥量不应大于 3%，泥块含量不应大于 1%。2.1.3 外加剂应选用对混凝土的强度及围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外）；吸湿性差，易于保存；不污染环境，对人体无害。2.1.4 速凝剂喷射混凝土宜采用液体速凝剂。在使用速凝剂前，应做水泥的相容性试验及水泥净浆凝结效果试验，严格控制掺量，并要求初凝时间不应大于 5min,终凝不应大于 10min。2.1.5 水水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质。一般应采用饮用水。2.1.6 钢纤维钢纤维内不得含有明显的锈蚀、油脂及其他妨碍钢纤维与水泥粘结的杂质，其中因加工不良造成的粘连片、铁屑及杂质不应超过钢纤维重量的 1%。钢纤维长度宜为 20〜25mm，并不得大于输料软管以及喷嘴内径的 0.7 倍。2.1.7 合成纤维喷射混凝土中的合成纤维宜采用聚丙烯纤维，材质应满足设计要求。2.2 机具配置及劳力安排为实现隧道安全、快速施工的目的，应结合隧道开挖进度，进行施工机具及劳动力的合理配置。配套的生产能力应为均衡施工能力的1.2〜1.5 倍。湿喷机的选择应符合下列要求：①机动性强，维修方便，易操作，对集料的级配和坍落度要求范围广；② 密封性能良好，输料连续均匀；③ 生产率大于 5ms/h，允许最大粒径为 15mm；④ 输料距离水平方向不小于 30m、垂直方向不小于 20m；⑤ 喷射混凝土时粉尘含量不大于加 g/m3；每班喷射手应至少配置两人以上，进行轮换及辅助施工，掌握喷头，检查喷砼质量。2.3 喷射混凝土前准备工作2.3.1 检查断...
