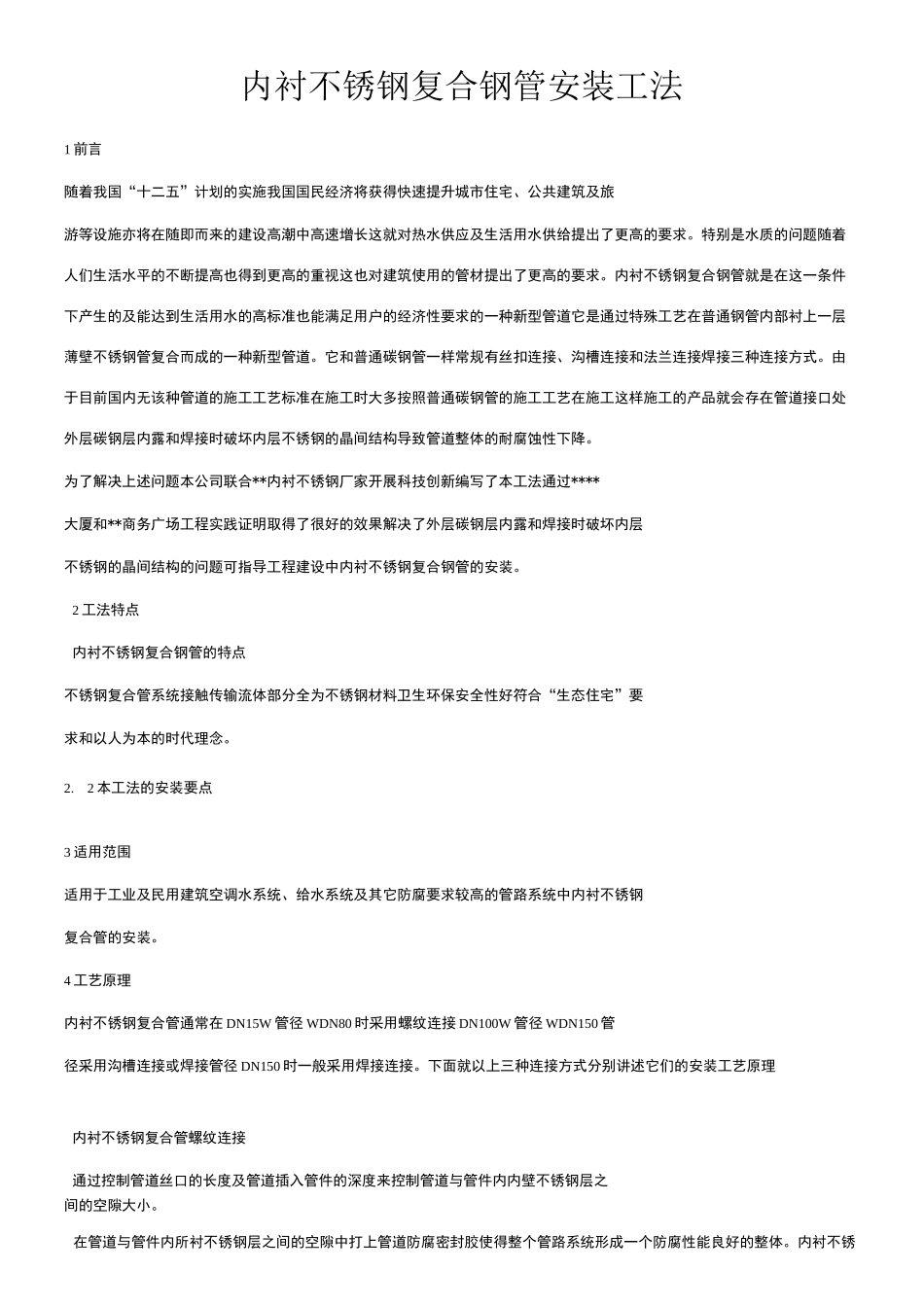

内衬不锈钢复合钢管安装工法1 前言随着我国“十二五”计划的实施我国国民经济将获得快速提升城市住宅、公共建筑及旅游等设施亦将在随即而来的建设高潮中高速增长这就对热水供应及生活用水供给提出了更高的要求。特别是水质的问题随着人们生活水平的不断提高也得到更高的重视这也对建筑使用的管材提出了更高的要求。内衬不锈钢复合钢管就是在这一条件下产生的及能达到生活用水的高标准也能满足用户的经济性要求的一种新型管道它是通过特殊工艺在普通钢管内部衬上一层薄壁不锈钢管复合而成的一种新型管道。它和普通碳钢管一样常规有丝扣连接、沟槽连接和法兰连接焊接三种连接方式。由于目前国内无该种管道的施工工艺标准在施工时大多按照普通碳钢管的施工工艺在施工这样施工的产品就会存在管道接口处外层碳钢层内露和焊接时破坏内层不锈钢的晶间结构导致管道整体的耐腐蚀性下降。为了解决上述问题本公司联合**内衬不锈钢厂家开展科技创新编写了本工法通过****大厦和**商务广场工程实践证明取得了很好的效果解决了外层碳钢层内露和焊接时破坏内层不锈钢的晶间结构的问题可指导工程建设中内衬不锈钢复合钢管的安装。2 工法特点内衬不锈钢复合钢管的特点不锈钢复合管系统接触传输流体部分全为不锈钢材料卫生环保安全性好符合“生态住宅”要求和以人为本的时代理念。2.2 本工法的安装要点3 适用范围适用于工业及民用建筑空调水系统、给水系统及其它防腐要求较高的管路系统中内衬不锈钢复合管的安装。4 工艺原理内衬不锈钢复合管通常在 DN15W 管径 WDN80 时采用螺纹连接 DN100W 管径 WDN150 管径采用沟槽连接或焊接管径 DN150 时一般采用焊接连接。下面就以上三种连接方式分别讲述它们的安装工艺原理内衬不锈钢复合管螺纹连接通过控制管道丝口的长度及管道插入管件的深度来控制管道与管件内内壁不锈钢层之间的空隙大小。在管道与管件内所衬不锈钢层之间的空隙中打上管道防腐密封胶使得整个管路系统形成一个防腐性能良好的整体。内衬不锈钢复合管沟槽连接的施工工艺原理通过在管道与管件内所衬不锈钢层之间的空隙中打上管道防腐密封胶使得整个管路系统形成一个防腐性能良好的整体。内衬不锈钢复合管法兰连接的施工工艺原理管道与法兰之间连接通过选用不锈钢焊条一次性电焊成型使焊缝形成单一的奥氏体焊缝确保焊缝的耐腐蚀性。管道与管道的对接、管道与管件的对接通过分层焊接以保证内层不锈钢层完整性和外层碳钢层的强度。法兰对接时通过打...
