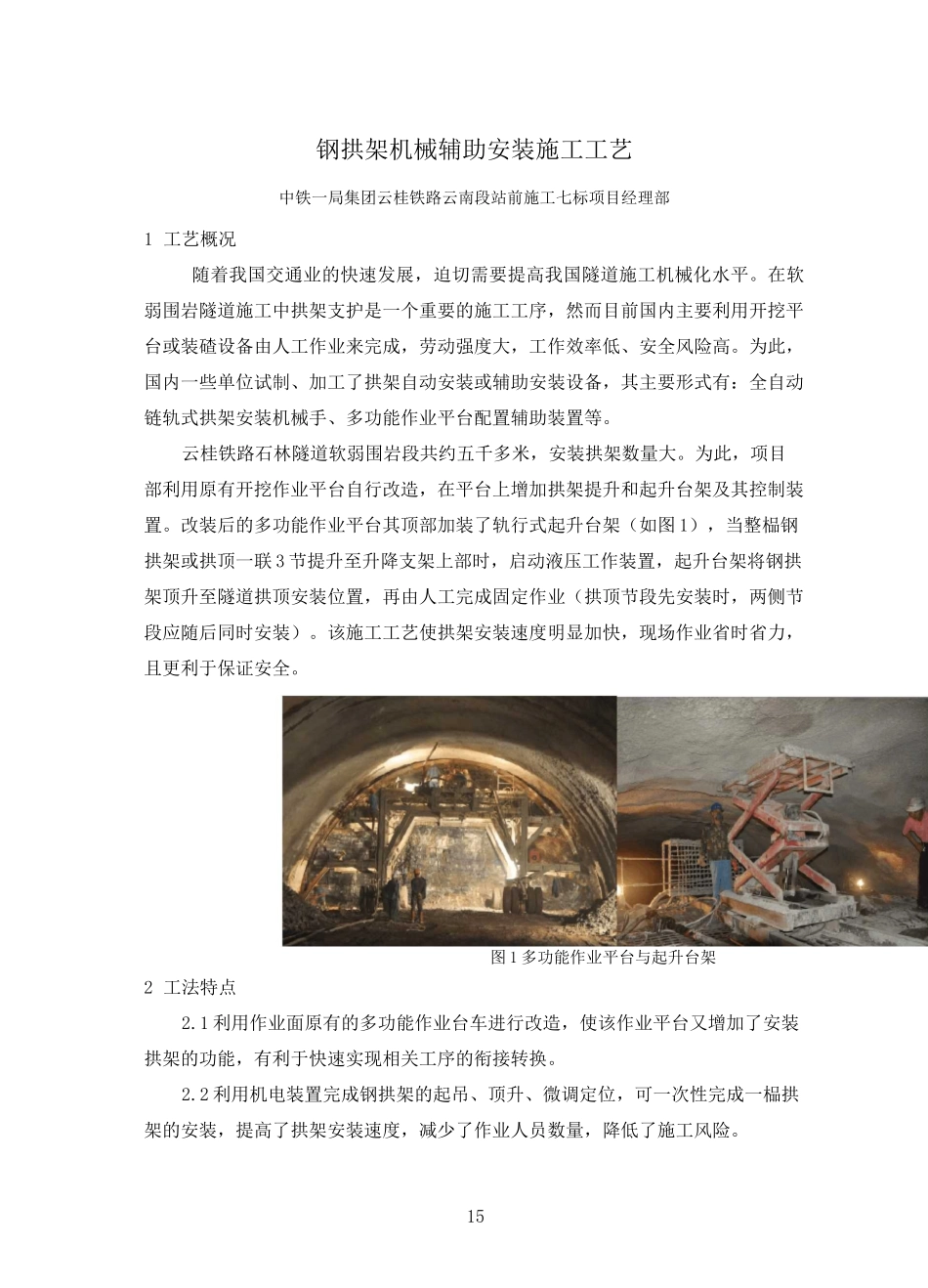

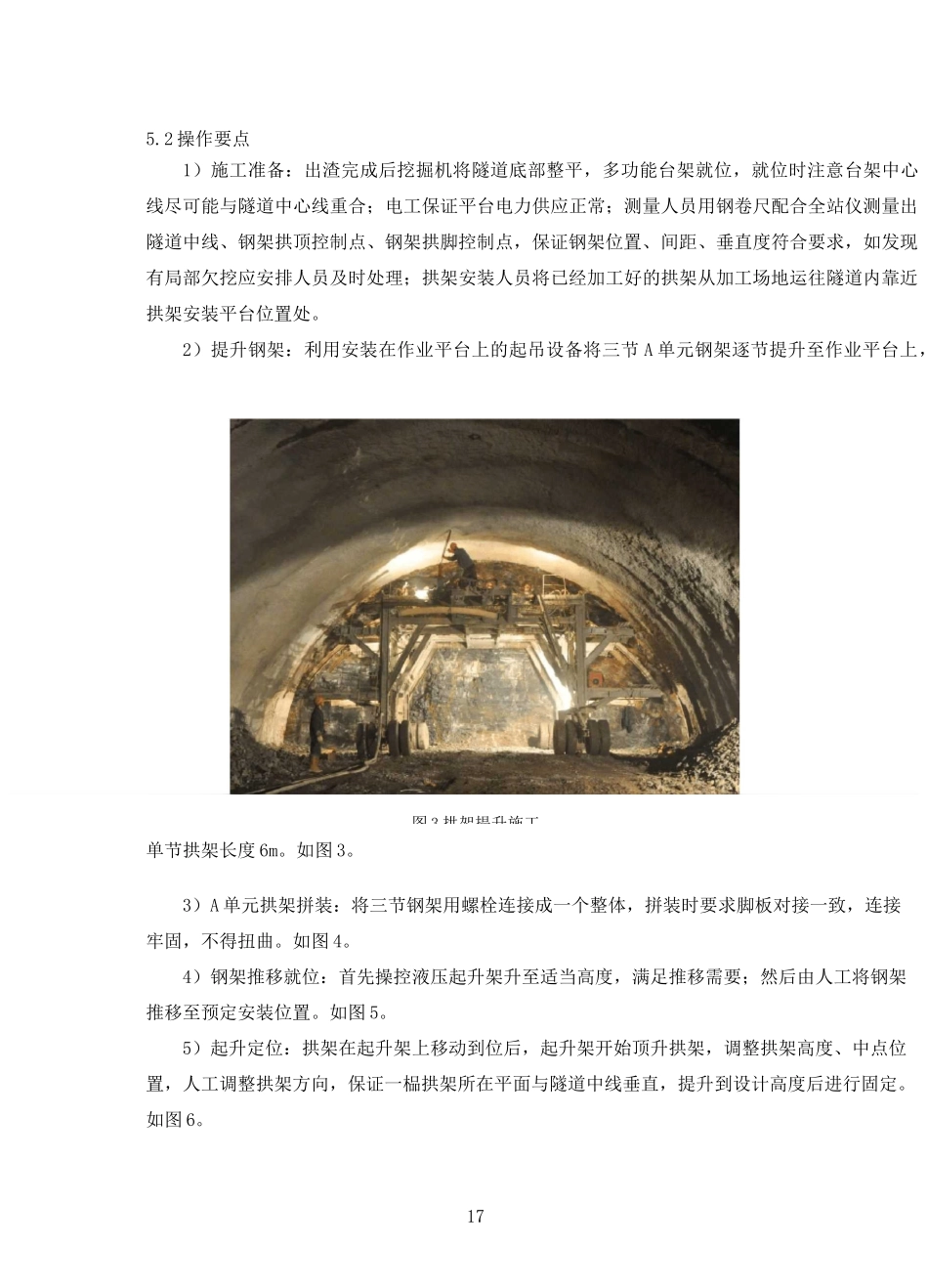

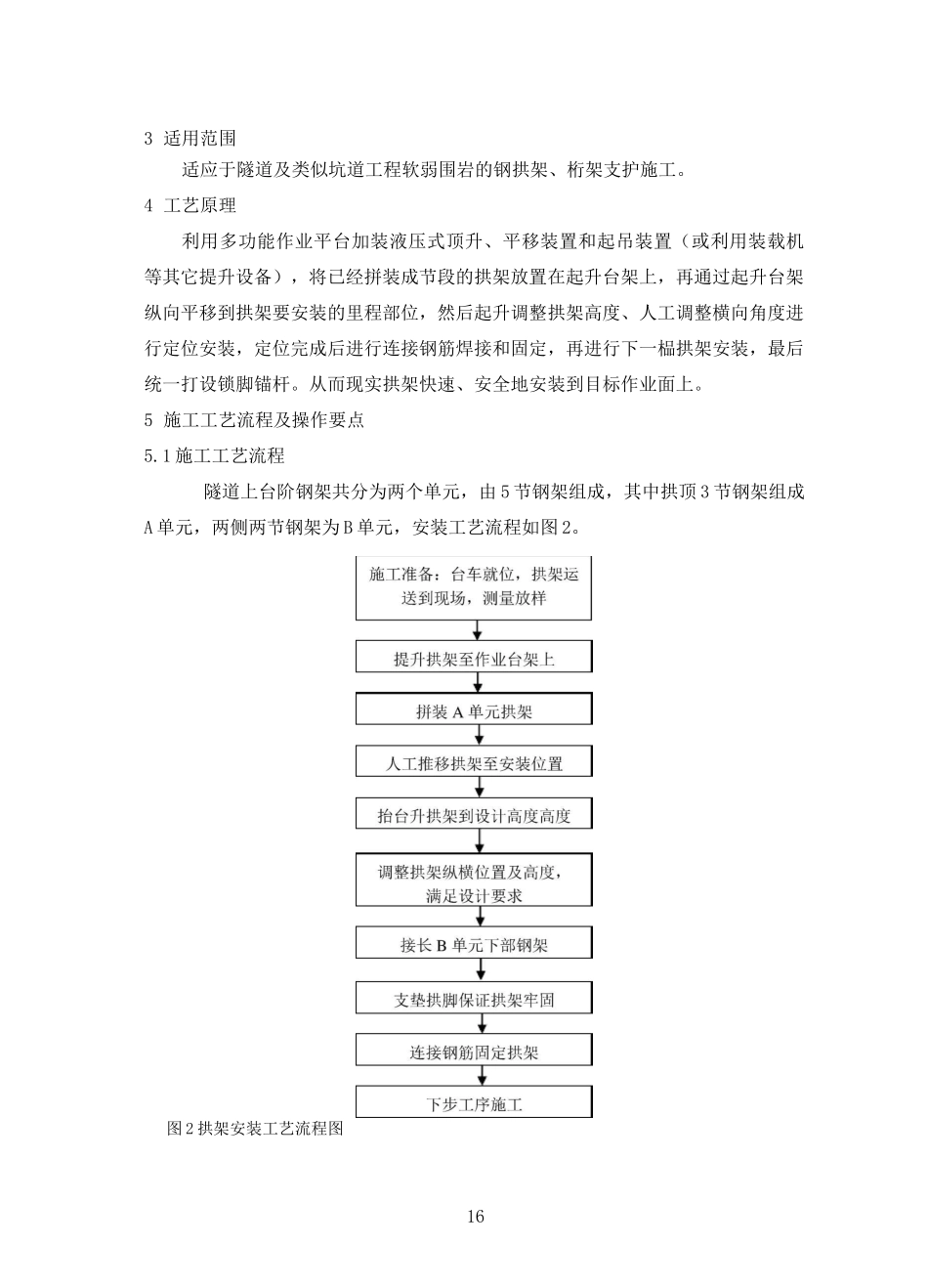

15钢拱架机械辅助安装施工工艺中铁一局集团云桂铁路云南段站前施工七标项目经理部1 工艺概况随着我国交通业的快速发展，迫切需要提高我国隧道施工机械化水平。在软弱围岩隧道施工中拱架支护是一个重要的施工工序，然而目前国内主要利用开挖平台或装碴设备由人工作业来完成，劳动强度大，工作效率低、安全风险高。为此，国内一些单位试制、加工了拱架自动安装或辅助安装设备，其主要形式有：全自动链轨式拱架安装机械手、多功能作业平台配置辅助装置等。云桂铁路石林隧道软弱围岩段共约五千多米，安装拱架数量大。为此，项目部利用原有开挖作业平台自行改造，在平台上增加拱架提升和起升台架及其控制装置。改装后的多功能作业平台其顶部加装了轨行式起升台架（如图 1），当整榀钢拱架或拱顶一联 3 节提升至升降支架上部时，启动液压工作装置，起升台架将钢拱架顶升至隧道拱顶安装位置，再由人工完成固定作业（拱顶节段先安装时，两侧节段应随后同时安装）。该施工工艺使拱架安装速度明显加快，现场作业省时省力，且更利于保证安全。图 1 多功能作业平台与起升台架2 工法特点2.1 利用作业面原有的多功能作业台车进行改造，使该作业平台又增加了安装拱架的功能，有利于快速实现相关工序的衔接转换。2.2 利用机电装置完成钢拱架的起吊、顶升、微调定位，可一次性完成一榀拱架的安装，提高了拱架安装速度，减少了作业人员数量，降低了施工风险。163 适用范围适应于隧道及类似坑道工程软弱围岩的钢拱架、桁架支护施工。4 工艺原理利用多功能作业平台加装液压式顶升、平移装置和起吊装置（或利用装载机等其它提升设备），将已经拼装成节段的拱架放置在起升台架上，再通过起升台架纵向平移到拱架要安装的里程部位，然后起升调整拱架高度、人工调整横向角度进行定位安装，定位完成后进行连接钢筋焊接和固定，再进行下一榀拱架安装，最后统一打设锁脚锚杆。从而现实拱架快速、安全地安装到目标作业面上。5 施工工艺流程及操作要点5.1 施工工艺流程隧道上台阶钢架共分为两个单元，由 5 节钢架组成，其中拱顶 3 节钢架组成A 单元，两侧两节钢架为 B 单元，安装工艺流程如图 2。图 2 拱架安装工艺流程图¥图 3 拱架提升施工175.2 操作要点1）施工准备：出渣完成后挖掘机将隧道底部整平，多功能台架就位，就位时注意台架中心线尽可能与隧道中心线重合；电工保证平台电力供应正常；测量人员用钢卷尺配合全站仪测量出隧道中线、钢架拱顶...
