轻钢屋架施工方案[001]

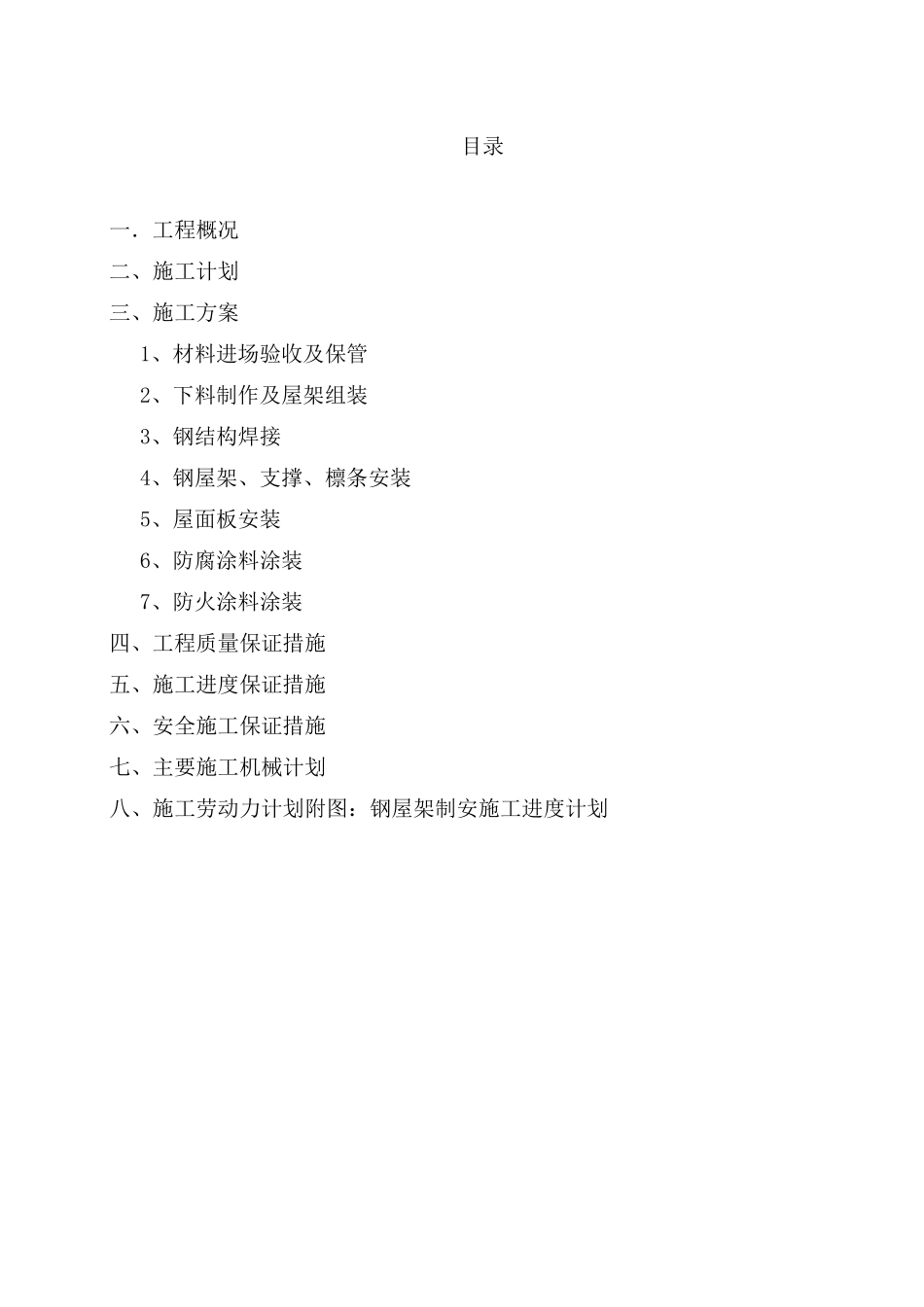

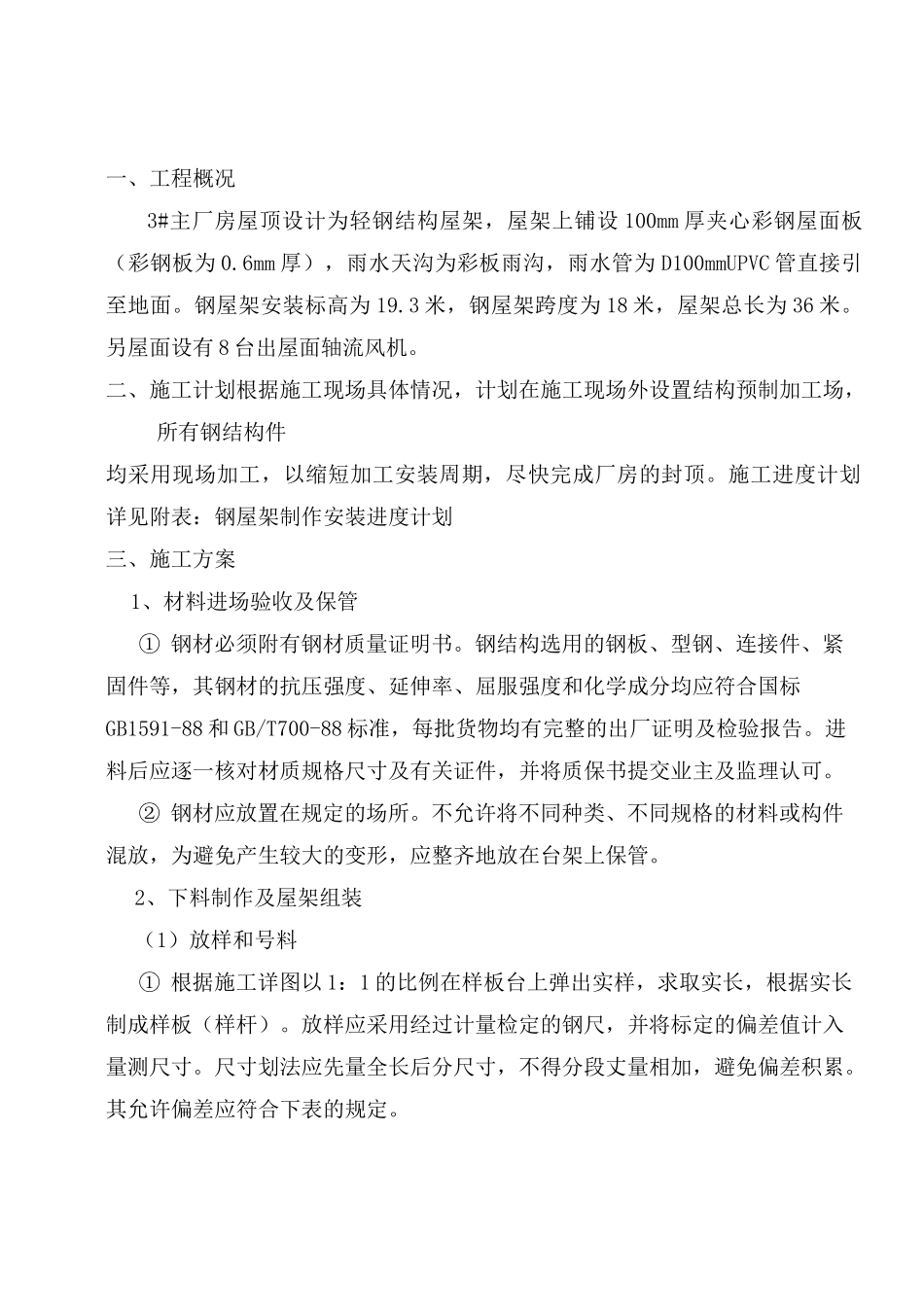

目录一．工程概况二、施工计划三、施工方案1、材料进场验收及保管2、下料制作及屋架组装3、钢结构焊接4、钢屋架、支撑、檩条安装5、屋面板安装6、防腐涂料涂装7、防火涂料涂装四、工程质量保证措施五、施工进度保证措施六、安全施工保证措施七、主要施工机械计划八、施工劳动力计划附图：钢屋架制安施工进度计划一、工程概况3#主厂房屋顶设计为轻钢结构屋架，屋架上铺设 100mm 厚夹心彩钢屋面板（彩钢板为 0.6mm 厚），雨水天沟为彩板雨沟，雨水管为 D100mmUPVC 管直接引至地面。钢屋架安装标高为 19.3 米，钢屋架跨度为 18 米，屋架总长为 36 米。另屋面设有 8 台出屋面轴流风机。二、施工计划根据施工现场具体情况，计划在施工现场外设置结构预制加工场，所有钢结构件均采用现场加工，以缩短加工安装周期，尽快完成厂房的封顶。施工进度计划详见附表：钢屋架制作安装进度计划三、施工方案1、材料进场验收及保管① 钢材必须附有钢材质量证明书。钢结构选用的钢板、型钢、连接件、紧固件等，其钢材的抗压强度、延伸率、屈服强度和化学成分均应符合国标GB1591-88 和 GB/T700-88 标准，每批货物均有完整的出厂证明及检验报告。进料后应逐一核对材质规格尺寸及有关证件，并将质保书提交业主及监理认可。② 钢材应放置在规定的场所。不允许将不同种类、不同规格的材料或构件混放，为避免产生较大的变形，应整齐地放在台架上保管。2、下料制作及屋架组装（1）放样和号料① 根据施工详图以 1：1 的比例在样板台上弹出实样，求取实长，根据实长制成样板（样杆）。放样应采用经过计量检定的钢尺，并将标定的偏差值计入量测尺寸。尺寸划法应先量全长后分尺寸，不得分段丈量相加，避免偏差积累。其允许偏差应符合下表的规定。样板、样杆制作尺寸的允许偏差项目允许偏差样板长度0一 0.5mm宽度0一 0.5mm两对角线长度差1.0mm样杆长度土 1.0mm两最外排孔中心线距离土 1.0mm同组内相邻两孔中心线距离土 0.5mm相邻两组端孔间中心距离土 1.0mm加工样板的角度土 20‘注：样板、样杆采用油毡纸制作。放样时如发现与图纸所示尺寸或孔位不符，及时与业主、监理和设计院联系，取得正确数据后方可下料。下料时要首先确认材质标记，然后根据零件加工清单和排版图进行号料，同时还要核对各零件的规格尺寸和数量。号料是以样板为依据，在材料上划出实样并打上各种加工记号。号料应使用经过检查合格的样板（样杆），避免直接用钢尺所造成的过大或...
