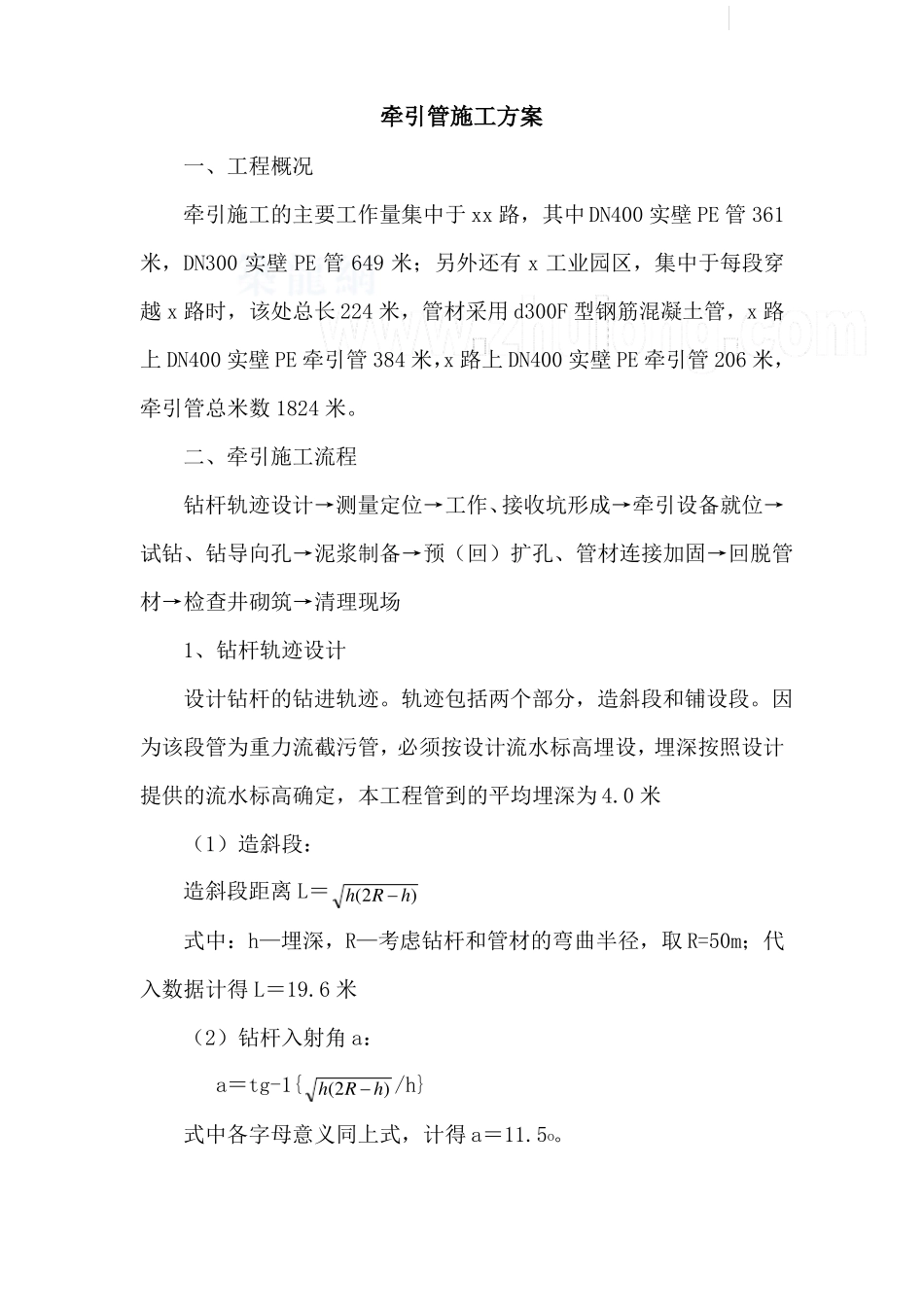

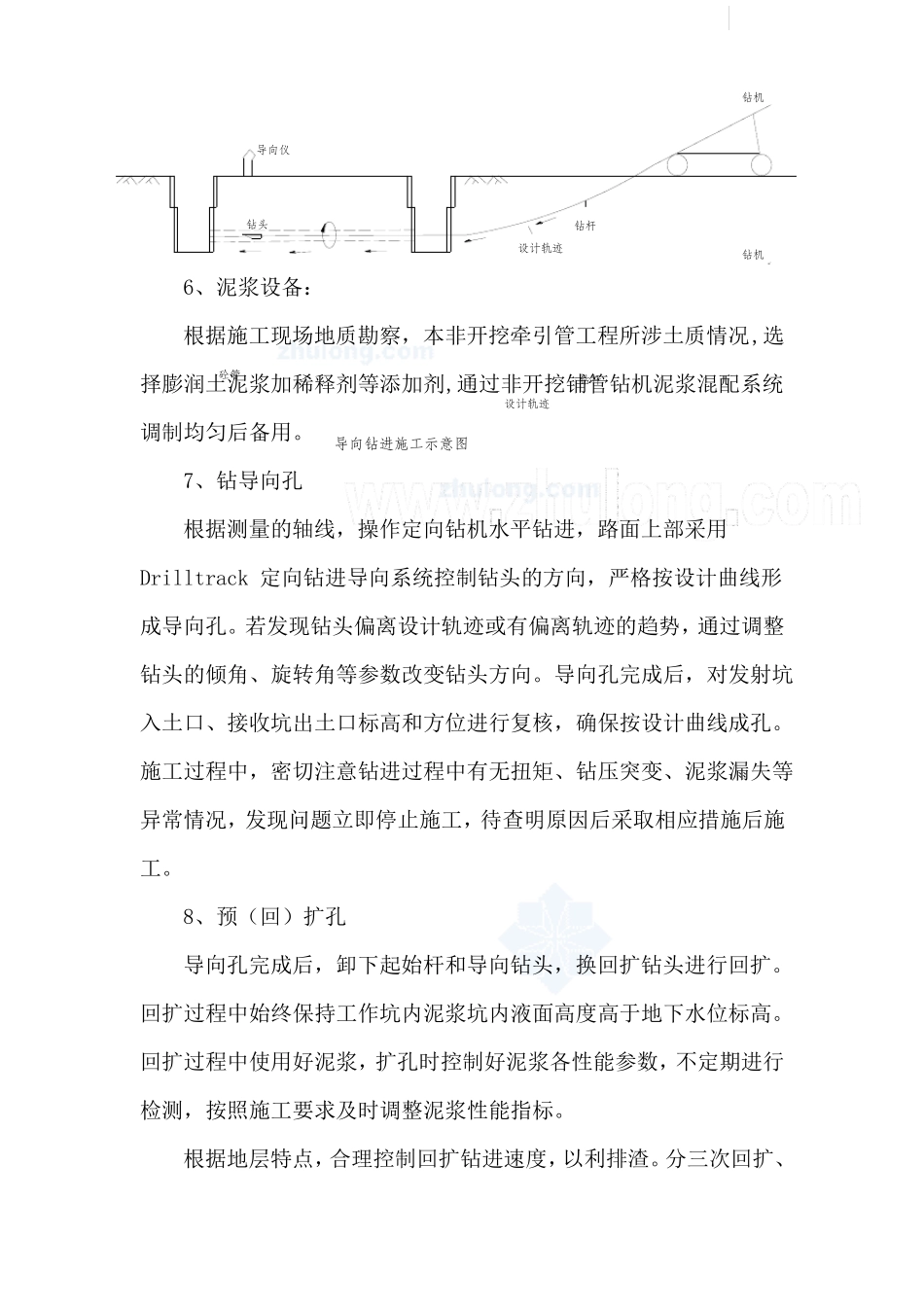

牵引管施工方案一、工程概况牵引施工的主要工作量集中于 xx 路,其中 DN400 实壁 PE 管 361米,DN300 实壁 PE 管 649 米;另外还有 x 工业园区,集中于每段穿越 x 路时,该处总长 224 米,管材采用 d300F 型钢筋混凝土管,x 路上 DN400 实壁 PE 牵引管 384 米,x 路上 DN400 实壁 PE 牵引管 206 米,牵引管总米数 1824 米。二、牵引施工流程钻杆轨迹设计→测量定位→工作、接收坑形成→牵引设备就位→试钻、钻导向孔→泥浆制备→预(回)扩孔、管材连接加固→回脱管材→检查井砌筑→清理现场1、钻杆轨迹设计设计钻杆的钻进轨迹。轨迹包括两个部分,造斜段和铺设段。因为该段管为重力流截污管,必须按设计流水标高埋设,埋深按照设计提供的流水标高确定,本工程管到的平均埋深为 4.0 米(1)造斜段:造斜段距离 L=h(2R h)式中:h—埋深,R—考虑钻杆和管材的弯曲半径,取 R=50m;代入数据计得 L=19.6 米(2)钻杆入射角 a: a=tg-1{h(2R h) /h}式中各字母意义同上式,计得 a=11.5o。2、根据设计图纸上井位的技术参数,和现场综合管线布置图,定出井位。3、工作、接收坑形成每段牵引管,各需要一只工作坑和接收坑,坑尺寸定为:6 米×4 米,采用倒筑法制作,平均深度为 4 米,分两层实施。钢筋规格采用 14@20,混凝土采用 C25,壁厚 25cm,具体如下图所示:4、钻机就位检查钻机是否工作正常,钻机定位应准确、水平、稳固。5、试钻启动钻机,钻入 1~2 根钻杆,检查设备仪器是否运转良好,发现问题及时处理,试钻时还应检查泥浆混配系统是否渗漏。导向钻进示意图如下:钻机导向仪钻头设计轨迹钻杆钻机6、泥浆设备:根据施工现场地质勘察,本非开挖牵引管工程所涉土质情况,选择膨润土泥浆加稀释剂等添加剂,通过非开挖铺管钻机泥浆混配系统设计轨迹调制均匀后备用。7、钻导向孔根据测量的轴线,操作定向钻机水平钻进,路面上部采用Drilltrack 定向钻进导向系统控制钻头的方向,严格按设计曲线形成导向孔。若发现钻头偏离设计轨迹或有偏离轨迹的趋势,通过调整钻头的倾角、旋转角等参数改变钻头方向。导向孔完成后,对发射坑入土口、接收坑出土口标高和方位进行复核,确保按设计曲线成孔。施工过程中,密切注意钻进过程中有无扭矩、钻压突变、泥浆漏失等异常情况,发现问题立即停止施工,待查明原因后采取相应措施后施工。8、预(回)扩孔导向孔完成后,卸下起始杆和导向钻头,换...
