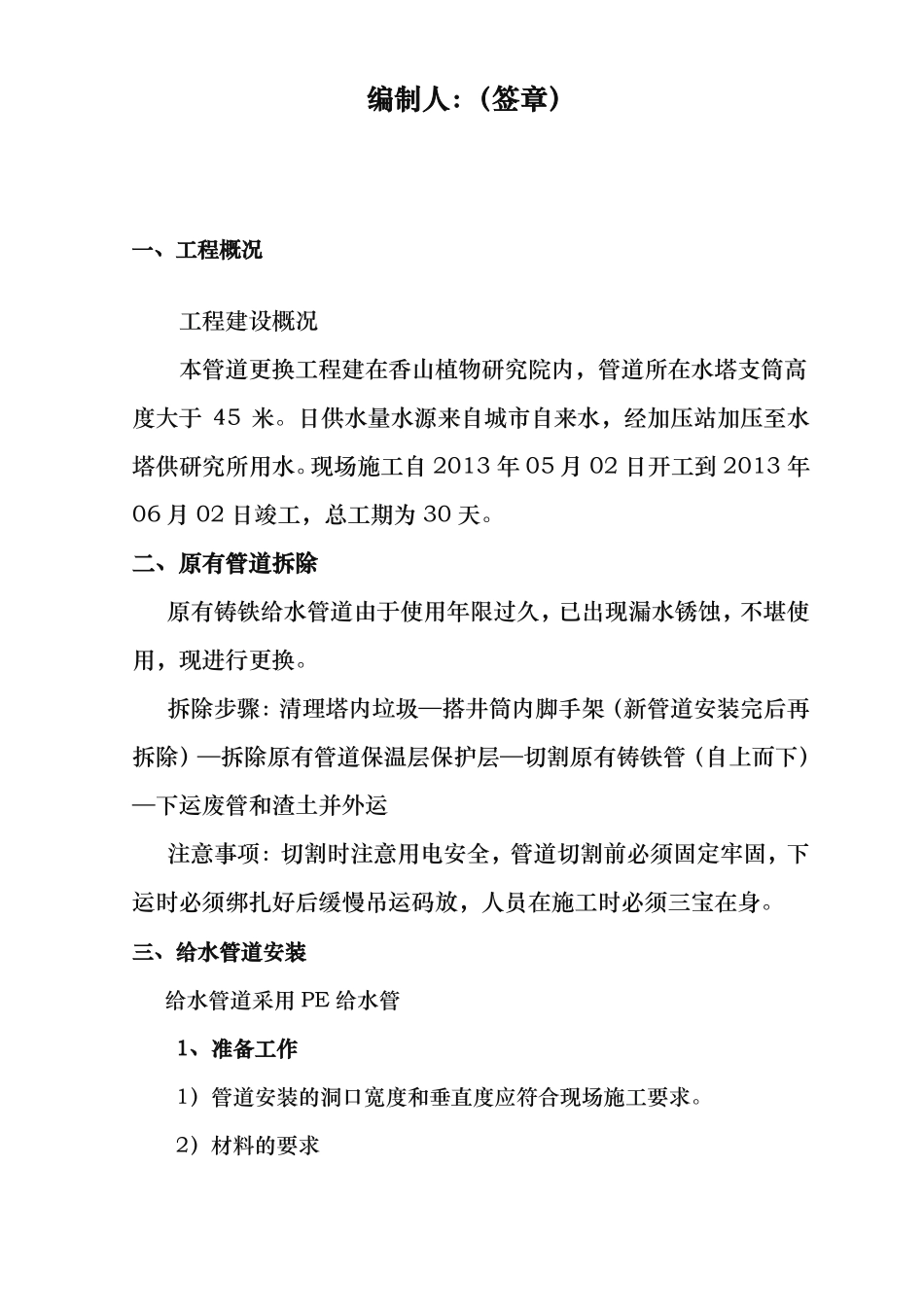

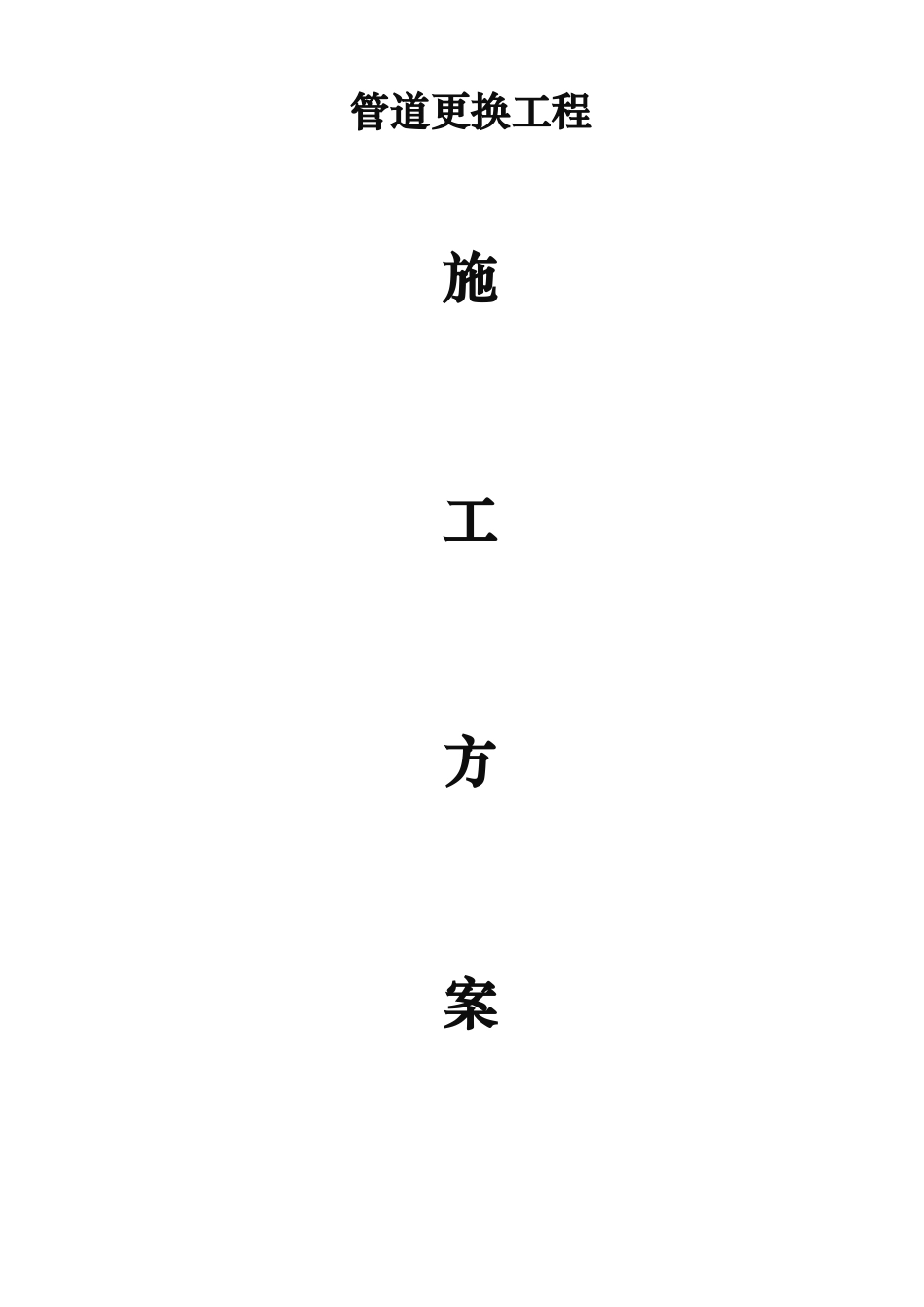

管道更换工程施工方案编制人:(签章)一、工程概况工程建设概况本管道更换工程建在香山植物研究院内,管道所在水塔支筒高度大于 45 米。日供水量水源来自城市自来水,经加压站加压至水塔供研究所用水。现场施工自 2013 年 05 月 02 日开工到 2013 年06 月 02 日竣工,总工期为 30 天。二、原有管道拆除原有铸铁给水管道由于使用年限过久,已出现漏水锈蚀,不堪使用,现进行更换。拆除步骤:清理塔内垃圾—搭井筒内脚手架(新管道安装完后再拆除)—拆除原有管道保温层保护层—切割原有铸铁管(自上而下)—下运废管和渣土并外运注意事项:切割时注意用电安全,管道切割前必须固定牢固,下运时必须绑扎好后缓慢吊运码放,人员在施工时必须三宝在身。三、给水管道安装给水管道采用 PE 给水管1、准备工作1)管道安装的洞口宽度和垂直度应符合现场施工要求。2)材料的要求PE管内壁应光滑,压力必须达到设计要求,气密性能要安全可靠,对工作振动、波动要有较强的适应性,必须抗酸碱腐蚀,而管材无损坏,PE管及管道附件、阀件、管线所配备的零部件齐全,必需有出厂合格证,检验报告等必要的手续,严禁使用三无产品。阀门经耐压试验合格,直观检查无裂纹。2、PE管安装1)PE管运输和储存PE管由生产厂家供货,运至现场可暂时沿管线方向摆放在施工现场一侧, PE管的运输和贮存应注意:运输过程中必须垫稳绑牢,且宜采用加长汽车,汽车管尾摆动,损坏管节。安装立管节时,宜采用兜身吊,轻装轻放。管节安装前,将管、管件按施工设计的规定摆放,摆放的位置应便于下管。管节现场贮存量应做到适中,既不影响施工进度,又不能太多,以免长时间在阳光下曝晒。2)PE管安装由于PE管较轻,可采用人工下管,用麻绳系信管身多处,下管时不得与墙壁碰撞,不得在洞口上下拖动PE管。3) 对接熔化焊接头施工工艺(1) 清理管端;(2) 将管子夹紧在熔焊设备上,使用双面修整机具修整两个焊接接头端面;(3) 取出修整机具,通过推进器使两管端相接触,检查两表面的一致性,严格保证管端正确对中;(4) 在两端面之间插入210 ℃的加热板,以指定压力推进管子,将管端压紧在加热板上,在两管端周围形成一致的熔化束(环状凸起) ;(5) 一旦完成加热,迅速移出加热板,避免加热板与管子熔化端摩擦;(6) 以指定的连接压力将两管端推进至结合,形成一个双翻边的熔化束(两侧翻边、内外翻边的环状凸起) ;熔焊接头冷却至少30 min。值得注意的是,加热板的温度都由焊机自动控制...
