PHC管桩施工组织设计

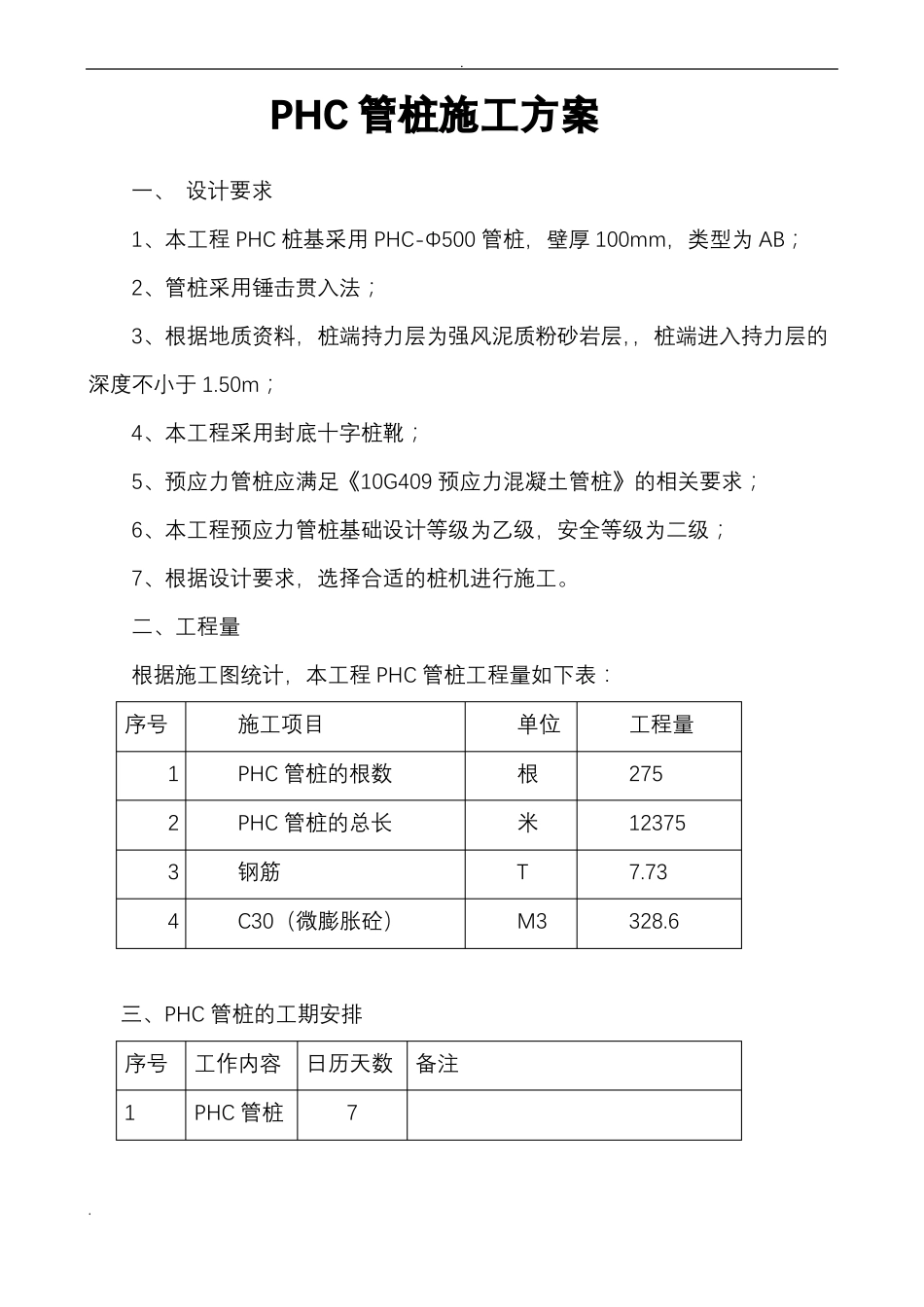

.PHC 管桩施工方案一、 设计要求1、本工程 PHC 桩基采用 PHC-Φ500 管桩，壁厚 100mm，类型为 AB；2、管桩采用锤击贯入法；3、根据地质资料，桩端持力层为强风泥质粉砂岩层，，桩端进入持力层的深度不小于 1.50m；4、本工程采用封底十字桩靴；5、预应力管桩应满足《10G409 预应力混凝土管桩》的相关要求；6、本工程预应力管桩基础设计等级为乙级，安全等级为二级；7、根据设计要求，选择合适的桩机进行施工。二、工程量根据施工图统计，本工程 PHC 管桩工程量如下表：序号1234施工项目PHC 管桩的根数PHC 管桩的总长钢筋C30（微膨胀砼）单位根米TM3工程量275123757.73328.6三、PHC 管桩的工期安排序号工作内容日历天数备注1PHC 管桩7..四、施工方案1、施工要求（1）、宜在正式开工前按不小于 1%工程桩数量且不少于 3 根进行试打桩，通过试打桩取得正式施打所需要的有关控制数据，尤其是需要送桩的贯入度控制值；（2）、第一节管桩起吊就位插入地面时的垂直度偏差不得大于 0.5%，并宜用长条水准尺或其他测量仪器校正，必要时，宜拔出重插；（3）、管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜超过 0.8%时，应找出原因并设法纠正，当桩尖进入硬土层后，严禁用移动桩架强行回扳的方法纠偏；（4）、在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩；（5）、桩数多于 30 根的群桩基础应从中心位置向外施打，承台边缘的桩宜待承台内其他桩打完并重新测定桩位后再插桩施打；（6）、打桩时应由专职记录员及时准确地填定管桩施工记录表；（7）、遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员研究处理：贯入度突变；头混凝土剥落、破碎；桩身突然倾斜、跑位；地面明显隆起、邻桩上浮或位移过大；总锤击数超过《10G409》规定值；桩身回弹曲线不规则。（8）、送桩应符合下列规定：①、送桩深度不宜大于 2.0m；..②、当桩顶打至接近地面需要送时，应测出桩的垂直度并检查桩顶质量，合格后立即送桩；③、送桩的最后控制贯入度应参考同一条件的桩不送桩时的最后贯和度予以减少；（9）、打桩的最后贯入度应在下列条件下测量：桩头完好无损、柴油锤跳动正常，桩锤、桩帽、送桩器及桩身中心线重合，桩帽衬垫厚度等正常，打桩结束前立即测定。2、 施工准备（1）测量放线按施工图纸计算出的管桩桩位坐标，测...
