PHC管桩桩基施工方案

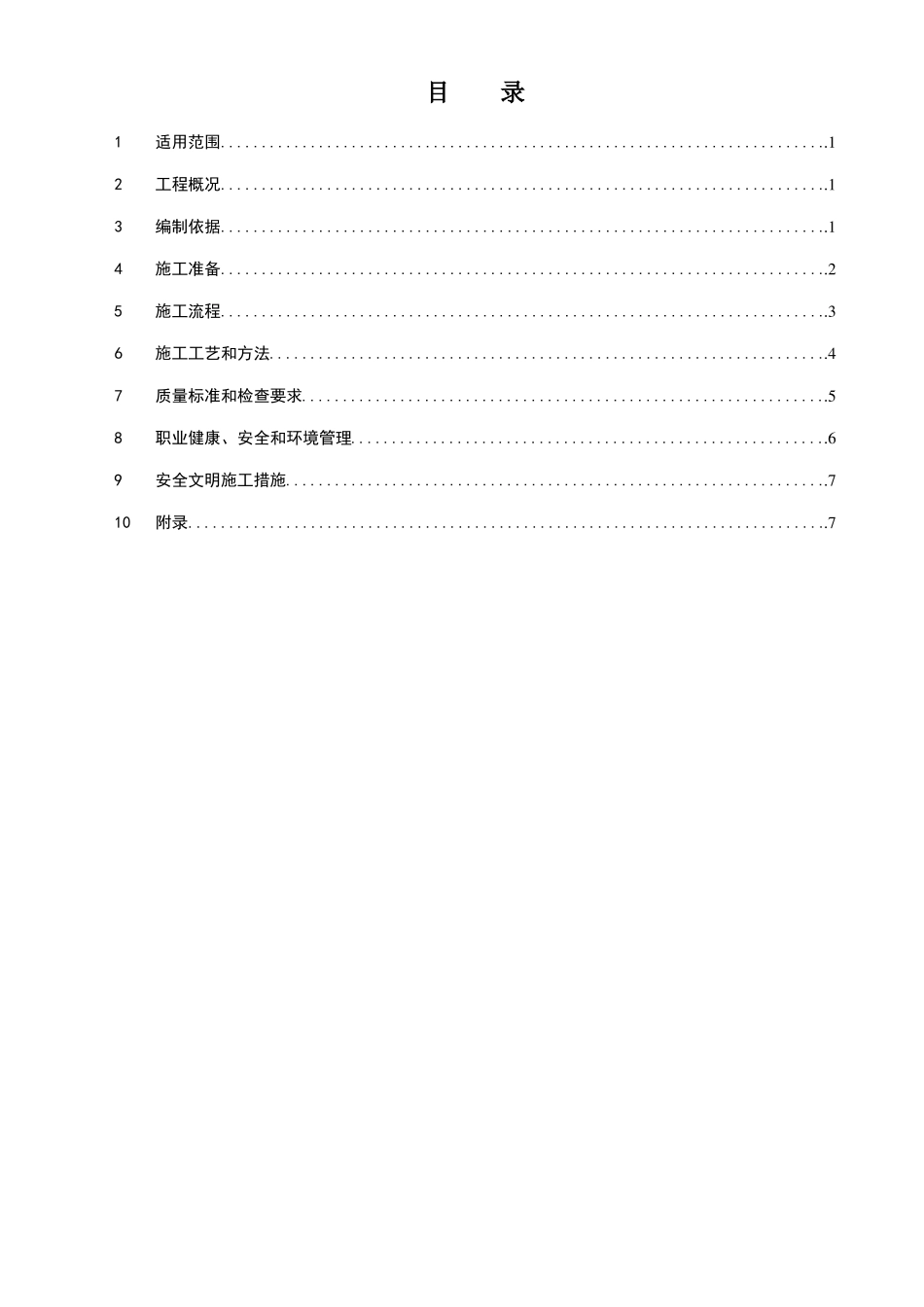

PHC管桩桩基施工方案_第1页
1/9

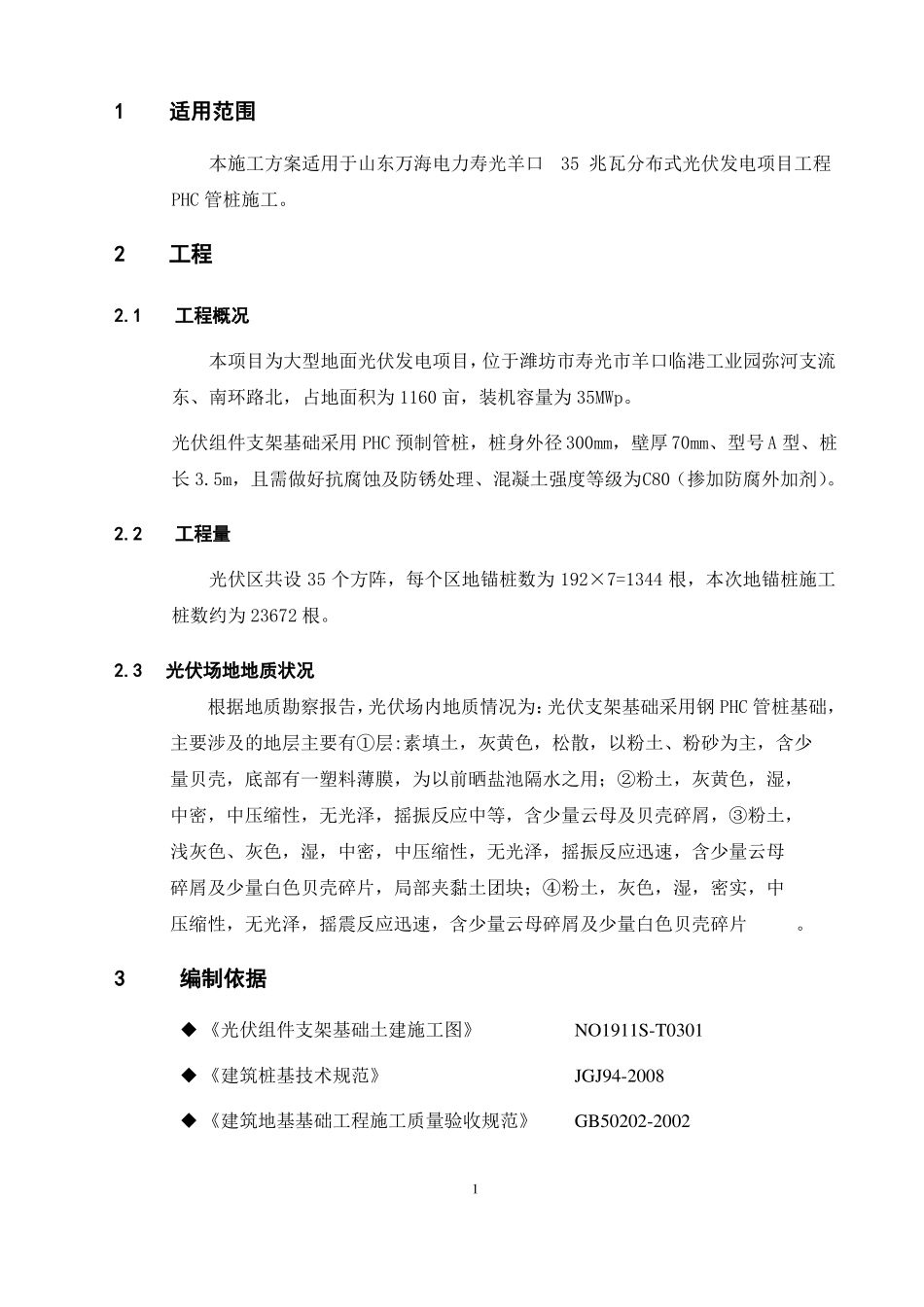

PHC管桩桩基施工方案_第2页
2/9

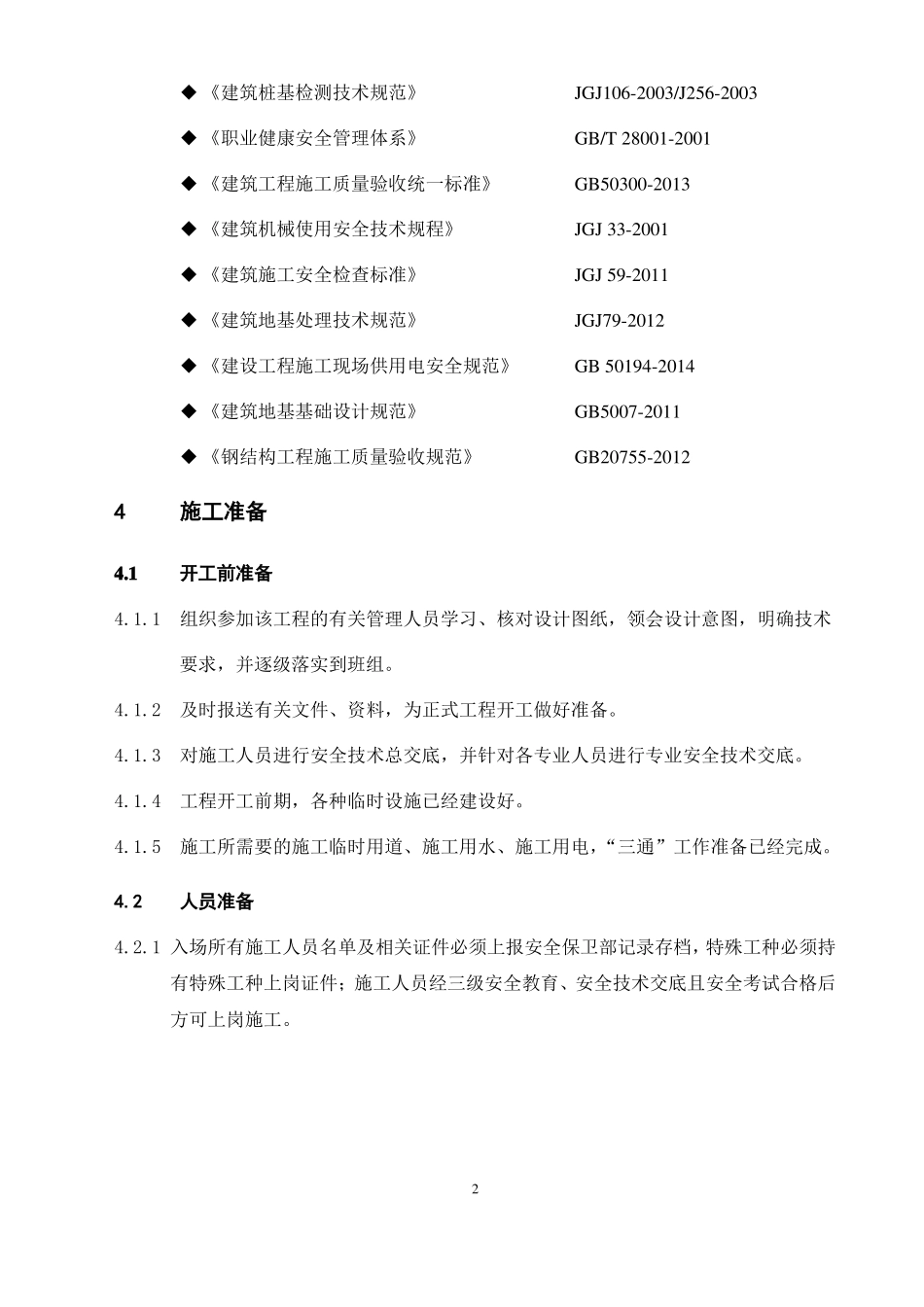

PHC管桩桩基施工方案_第3页
3/9
目录1适用范围...........................................................................12工程概况...........................................................................13编制依据...........................................................................14施工准备...........................................................................25施工流程...........................................................................36施工工艺和方法.....................................................................47质量标准和检查要求.................................................................58职业健康、安全和环境管理...........................................................69安全文明施工措施...................................................................710附录...............................................................................71适用范围本施工方案适用于山东万海电力寿光羊口35 兆瓦分布式光伏发电项目工程PHC 管桩施工。2工程2.1工程概况本项目为大型地面光伏发电项目,位于潍坊市寿光市羊口临港工业园弥河支流东、南环路北,占地面积为 1160 亩,装机容量为 35MWp。光伏组件支架基础采用 PHC 预制管桩,桩身外径 300mm,壁厚 70mm、型号 A 型、桩长 3.5m,且需做好抗腐蚀及防锈处理、混凝土强度等级为C80(掺加防腐外加剂)。2.2工程量光伏区共设 35 个方阵,每个区地锚桩数为 192×7=1344 根,本次地锚桩施工桩数约为 23672 根。2.3光伏场地地质状况根据地质勘察报告,光伏场内地质情况为:光伏支架基础采用钢 PHC 管桩基础,主要涉及的地层主要有①层:素填土,灰黄色,松散,以粉土、粉砂为主,含少量贝壳,底部有一塑料薄膜,为以前晒盐池隔水之用;②粉土,灰黄色,湿,中密,中压缩性,无光泽,摇振反应中等,含少量云母及贝壳碎屑,③粉土,浅灰色、灰色,湿,中密,中压缩性,无光泽,摇振反应迅速,含少量云母碎屑及少量白色贝壳碎片,局部夹黏土团块;④粉土,灰色,湿,密实,中压缩性,无光泽,摇震反应迅速,含少量云母碎屑及少量白色贝壳碎片。3编制依据 《光伏组件支架基础土建施工图》NO1911S-T0301 《建筑桩基技术规范》JGJ94-2008 《建筑地基基础工程施工质量验收规范》GB50202-20021 《建筑桩基检测...
