proe选项配置文件

proe选项配置文件_第1页
1/6
proe选项配置文件_第2页
2/6
proe选项配置文件_第3页
3/6

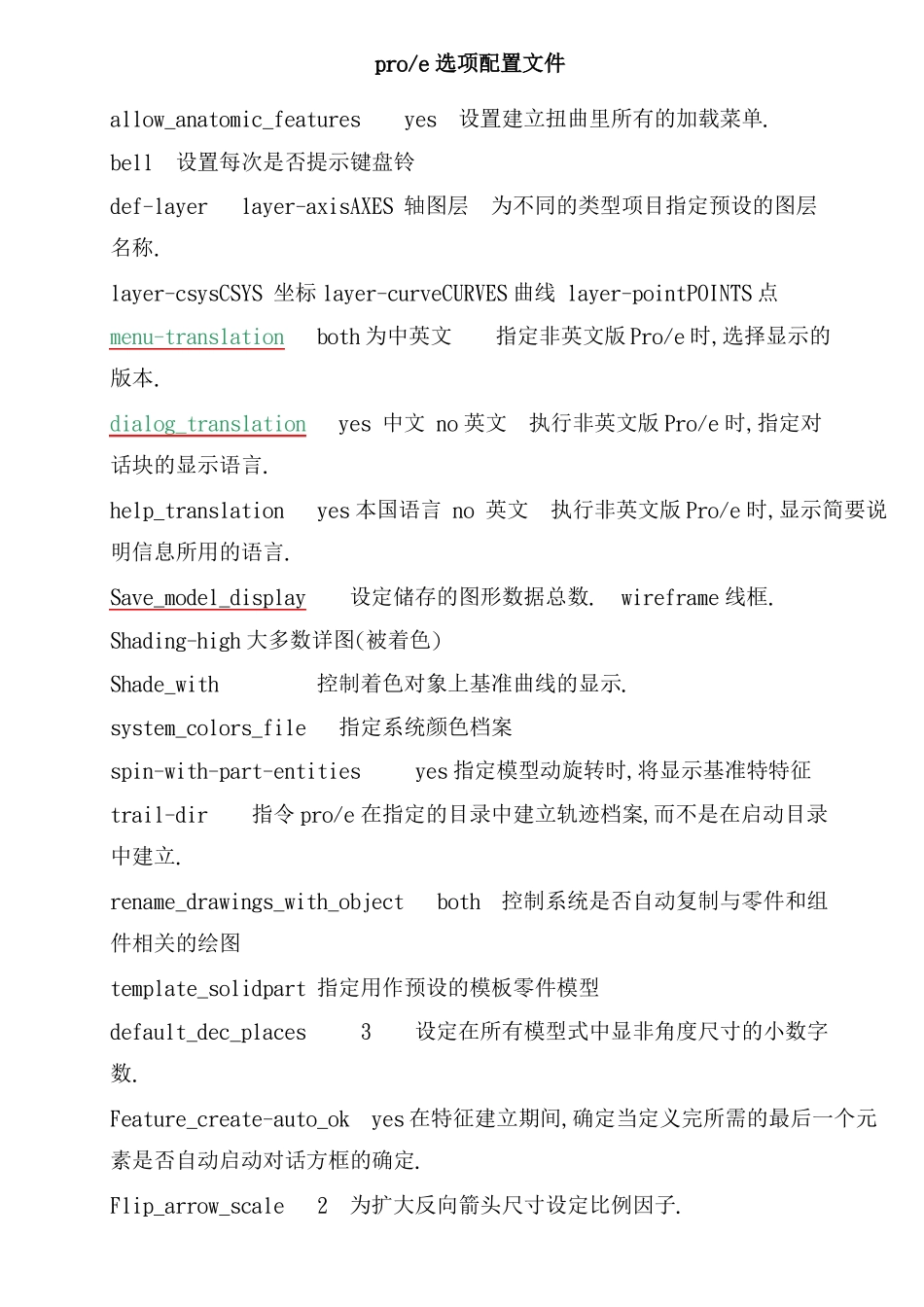

pro/e 选项配置文件allow_anatomic_features yes设置建立扭曲里所有的加载菜单.bell设置每次是否提示键盘铃def-layer layer-axisAXES 轴图层为不同的类型项目指定预设的图层名称.layer-csysCSYS 坐标 layer-curveCURVES 曲线 layer-pointPOINTS 点menu-translation both 为中英文指定非英文版 Pro/e 时,选择显示的版本.dialog_translation yes 中文 no 英文执行非英文版 Pro/e 时,指定对话块的显示语言.help_translation yes 本国语言 no 英文执行非英文版 Pro/e 时,显示简要说明信息所用的语言.Save_model_display设定储存的图形数据总数. wireframe 线框.Shading-high 大多数详图(被着色)Shade_with控制着色对象上基准曲线的显示.system_colors_file指定系统颜色档案spin-with-part-entities yes 指定模型动旋转时,将显示基准特特征trail-dir指令 pro/e 在指定的目录中建立轨迹档案,而不是在启动目录中建立.rename_drawings_with_object both控制系统是否自动复制与零件和组件相关的绘图template_solidpart 指定用作预设的模板零件模型default_dec_places 3设定在所有模型式中显非角度尺寸的小数字数.Feature_create-auto_ok yes 在特征建立期间,确定当定义完所需的最后一个元素是否自动启动对话方框的确定.Flip_arrow_scale 2为扩大反向箭头尺寸设定比例因子.工 程 图tol_mode Nominal 尺寸没有公差.Limits 显示上下偏差.Plusminus 显示为加减公差.Plusminussym 尺寸带单一正公差和单一负公差.allow_move_view_with_move no yes 允许在绘图模式是使用(移动)指令来移动绘图视图.highlight_new_dims yes在绘图模式中,用红色明示新尺寸,直到移动它们或重画屏幕penl_line-weight 2素粗细. (1-16)pro_format_dir为绘图格式库设定预设目録.使用完整路径.Pro_unit_length unit_mm设定新对象是预设的单位.Drawing_text_height设定绘图所有文字的内定高度Text_thickness设定文字厚度Text_width_factor设定文字宽度和高度间的比值Broken_view_offset设定破断视图两部分之间的偏移距离Detail_circle_line_style设定详细视图中圆的线型Projection_type确定建立投影视图的方法View_note建立与视图相关的注释 ,如设定为“std_din” 则建立与视图相关的注释,且省略“section ” , “detail”, “see detail”等词.设为“std_ansi”则显示注释词.工程图高级绘图设定draw_arrow_length 2.5设定导引...
