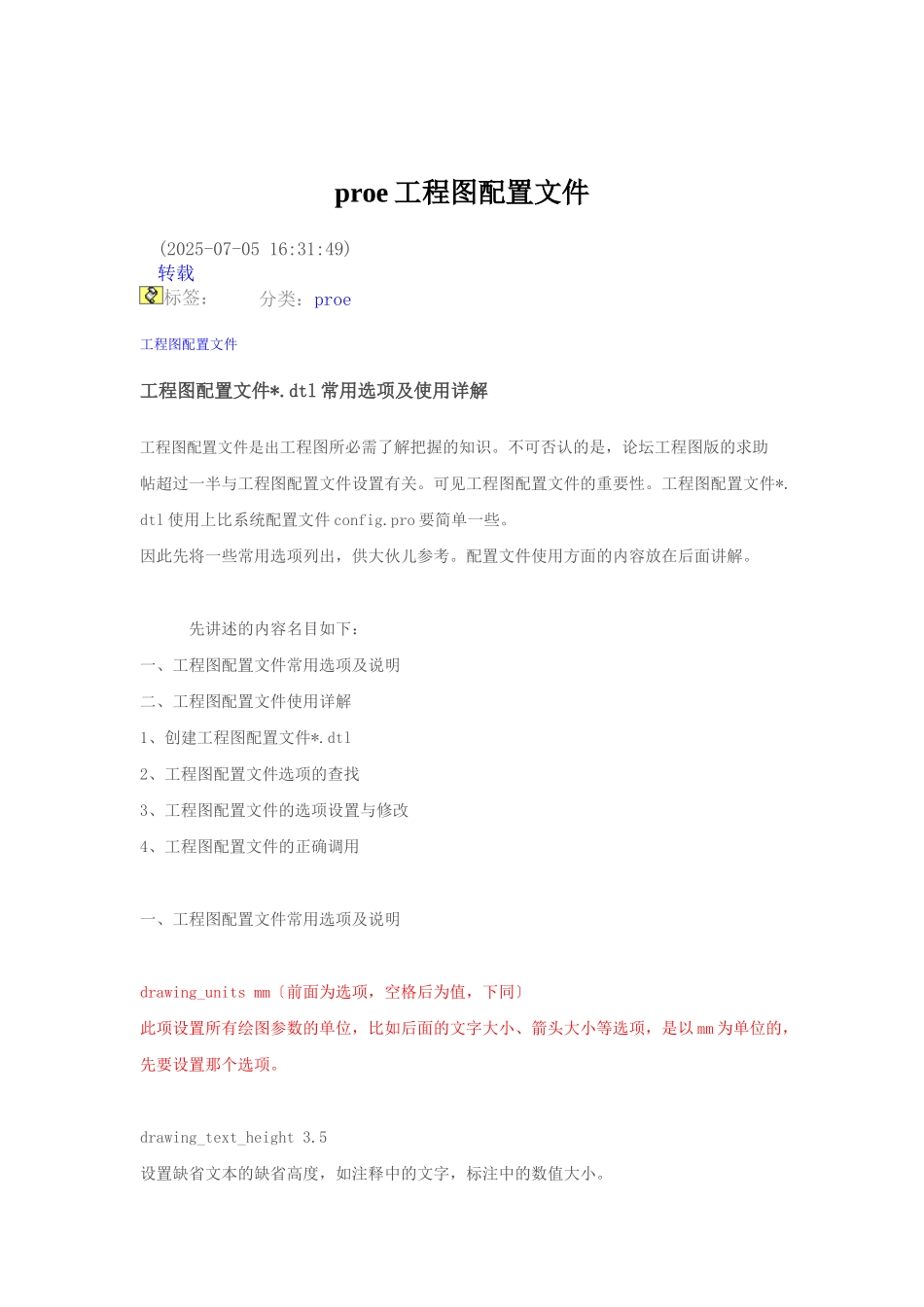

proe工程图配置文件

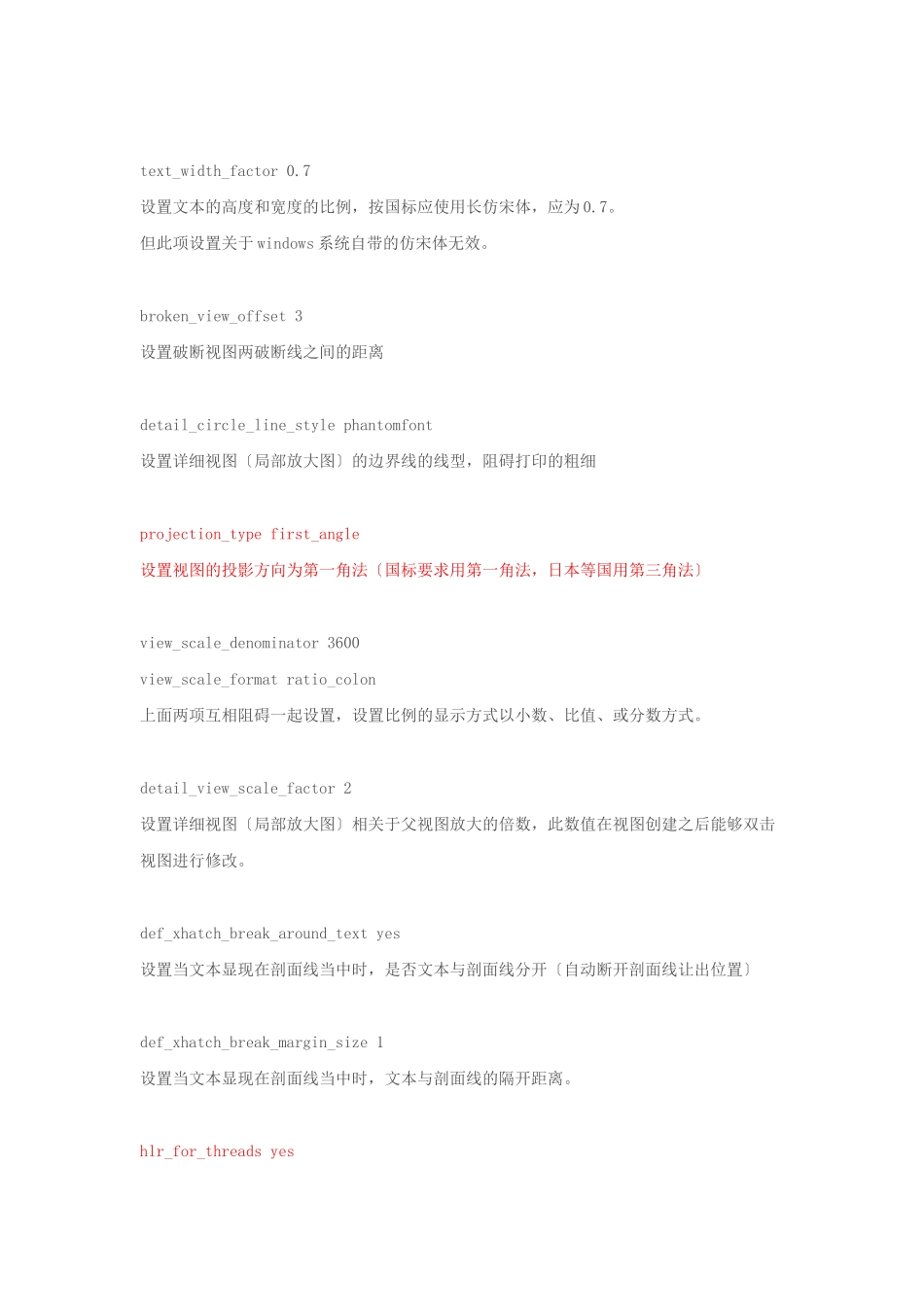

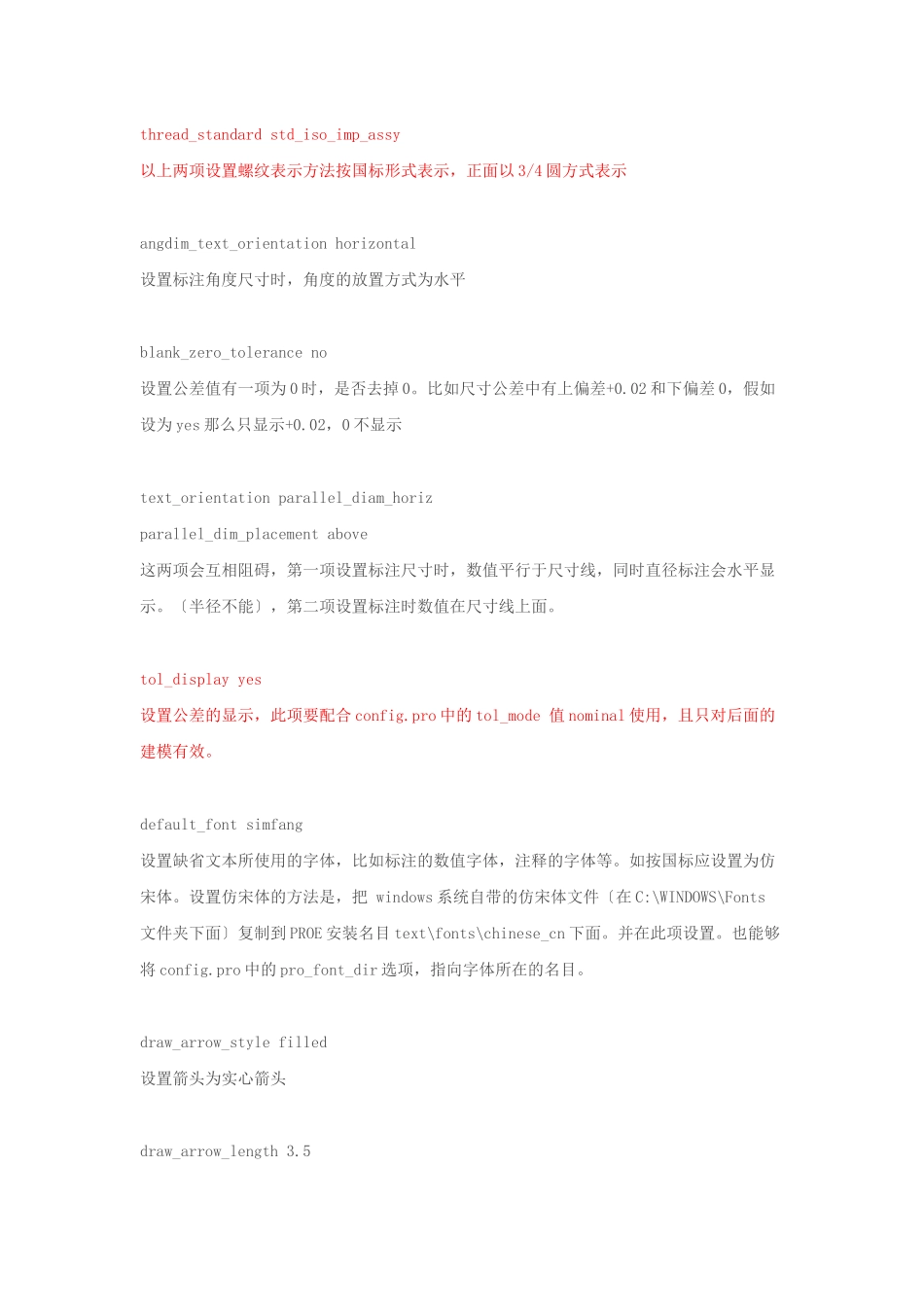

proe 工程图配置文件(2025-07-05 16:31:49) 转载标签： 工程图配置文件分类：proe工程图配置文件*.dtl 常用选项及使用详解工程图配置文件是出工程图所必需了解把握的知识。不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dtl 使用上比系统配置文件 config.pro 要简单一些。因此先将一些常用选项列出，供大伙儿参考。配置文件使用方面的内容放在后面讲解。 先讲述的内容名目如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm〔前面为选项，空格后为值，下同〕此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以 mm 为单位的，先要设置那个选项。drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为 0.7。但此项设置关于 windows 系统自带的仿宋体无效。broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图〔局部放大图〕的边界线的线型，阻碍打印的粗细projection_type first_angle设置视图的投影方向为第一角法〔国标要求用第一角法，日本等国用第三角法〕view_scale_denominator 3600view_scale_format ratio_colon上面两项互相阻碍一起设置，设置比例的显示方式以小数、比值、或分数方式。detail_view_scale_factor 2设置详细视图〔局部放大图〕相关于父视图放大的倍数，此数值在视图创建之后能够双击视图进行修改。def_xhatch_break_around_text yes设置当文本显现在剖面线当中时，是否文本与剖面线分开〔自动断开剖面线让出位置〕def_xhatch_break_margin_size 1设置当文本显现在剖面线当中时，文本与剖面线的隔开距离。hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以 3/4 圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为 0 时，是否去掉 0。比如尺寸公差中有上偏差+0.02 和下偏差 0，假如设为 yes 那么只显...
