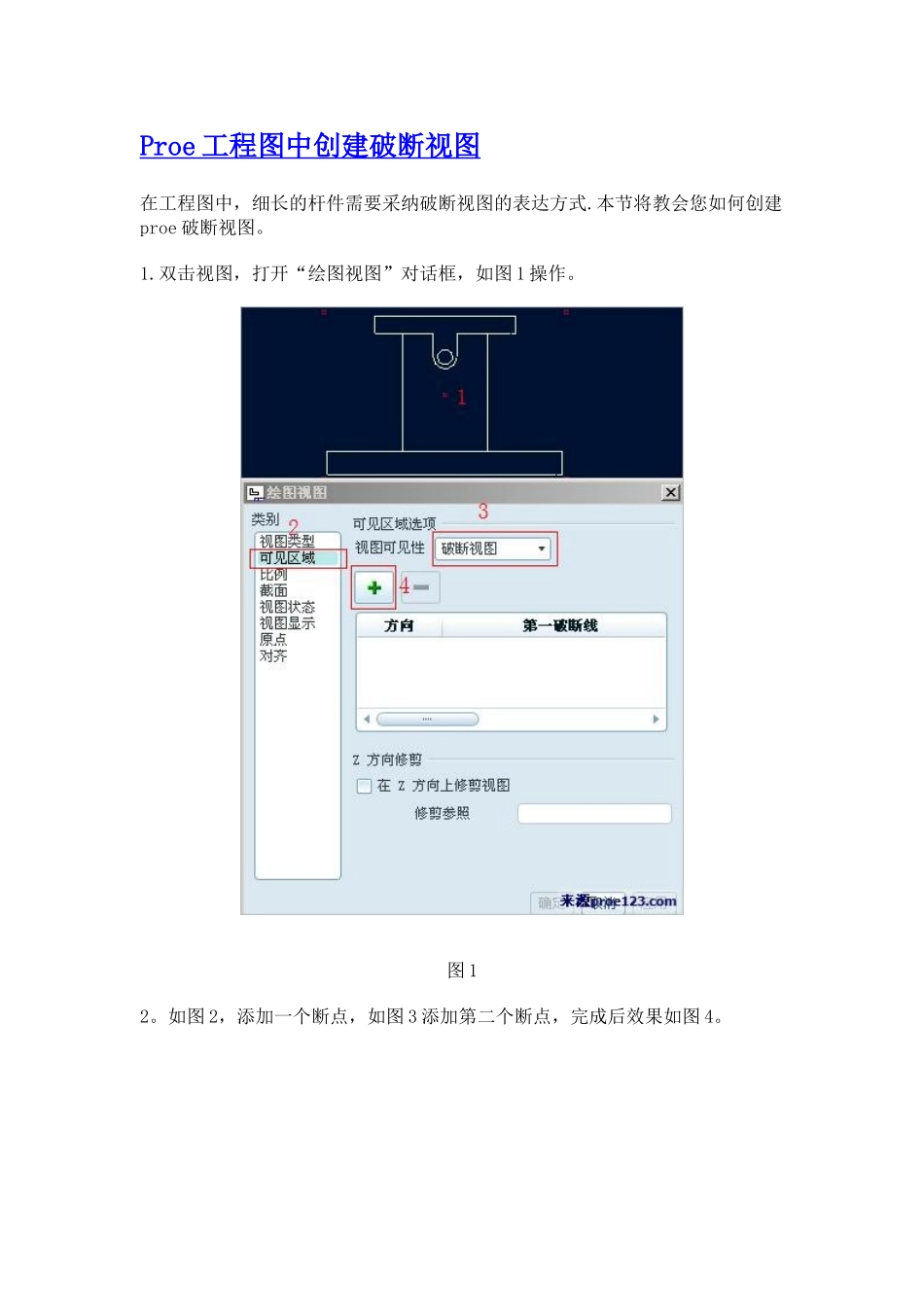

Proe工程图中创建破断视图_第1页
1/4

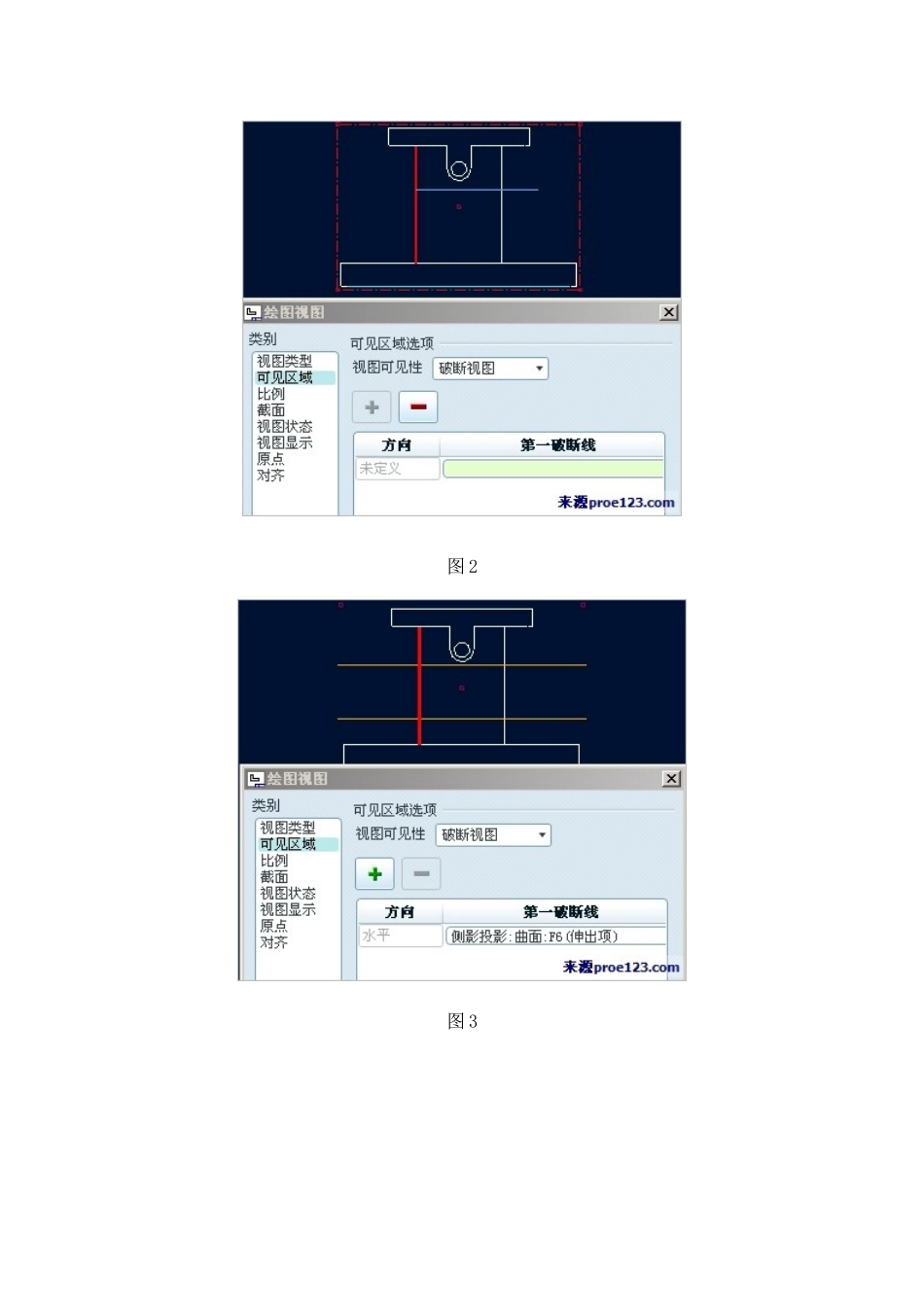

Proe工程图中创建破断视图_第2页
2/4
Proe工程图中创建破断视图_第3页
3/4
Proe 工程图中创建破断视图 在工程图中,细长的杆件需要采纳破断视图的表达方式.本节将教会您如何创建proe 破断视图。1.双击视图,打开“绘图视图”对话框,如图 1 操作。图 12。如图 2,添加一个断点,如图 3 添加第二个断点,完成后效果如图 4。图 2图 3图 43。添加 S 形断面线,如图 5,确定后效果如图 6。图 5图 6
