PVD镀膜工艺设计

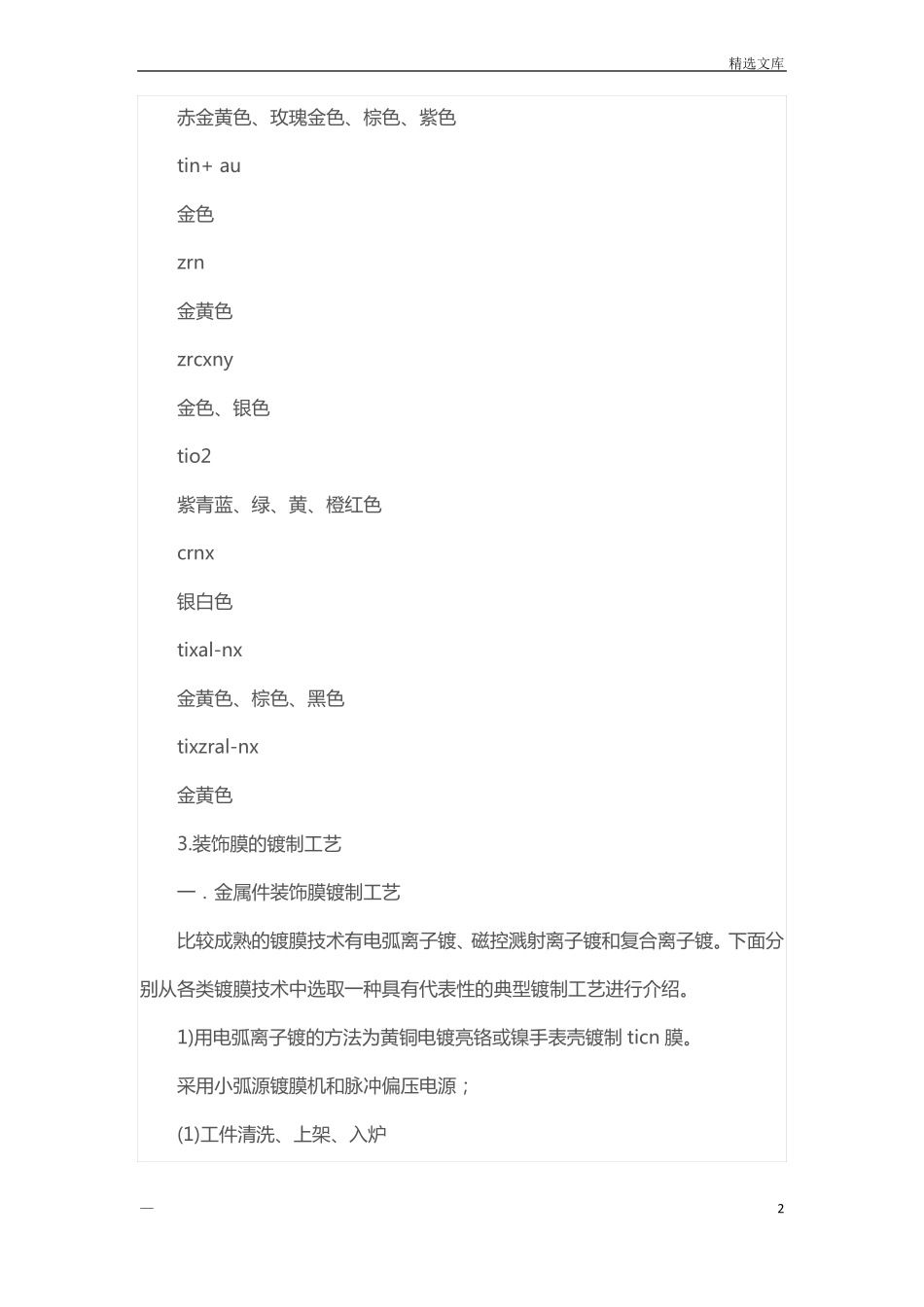

PVD 镀膜工艺PVD 镀膜工艺1.装饰件材料（底材）(1)金属。不锈钢、钢基合金、锌基合金等。(2)玻璃、陶瓷。(3)塑料。abs、pvc、pc、sheet、尼龙、水晶等。(4)柔性材料。涤纶膜、pc、纸张、布、泡沫塑料、钢带等。2.装饰膜种类(1)金属基材装饰膜层：tin、zrn、tic、crnx、ticn、crcn、ti02、al 等。(2)玻璃、陶瓷装饰膜层：tio2、cr2o3、mgf2、zns 等。(3)塑料基材装饰膜层：ai、cu、ni、si02、ti02、ito、mgf2。(4)柔性材料装饰膜层：al、lto、ti02、zns 等。3.部分金属基材装饰膜颜色金属基材装饰膜的种类和色调很多。表 1 为部分金属基材装饰膜的种类及颜色。表 1 部分金属基材装饰膜的种类及颜色膜层种类色 调tinx浅黄、金黄、棕黄、黑色tic浅灰色、深灰色ticxny精选文库赤金黄色、玫瑰金色、棕色、紫色tin+ au金色zrn金黄色zrcxny金色、银色tio2紫青蓝、绿、黄、橙红色crnx银白色tixal-nx金黄色、棕色、黑色tixzral-nx金黄色3.装饰膜的镀制工艺一．金属件装饰膜镀制工艺比较成熟的镀膜技术有电弧离子镀、磁控溅射离子镀和复合离子镀。下面分别从各类镀膜技术中选取一种具有代表性的典型镀制工艺进行介绍。1)用电弧离子镀的方法为黄铜电镀亮铬或镍手表壳镀制 ticn 膜。采用小弧源镀膜机和脉冲偏压电源；(1)工件清洗、上架、入炉—2精选文库工件在入炉之前要经过超声波清洗、酸洗和漂洗三道工序。首先是在超声波清洗槽中放入按使用要求配制的金属清洗剂，利用超声波进行脱脂、清洗。清洗之后，进行酸洗，它可以中和超声波清洗时残余的碱液，还能起到活化处理的作用。然后进行漂洗以彻底除去酸液，漂洗时必须采用去离子纯净水或蒸馏水。经过三洗后，即时进行烘干，温度一般控制在100℃左右，时间为 1h 左右。也可以风吹干后马上人炉。(2)镀膜前的准备工作①清洁真空镀膜室。用吸尘器将真空镀膜室清洁一遍。当经过多次镀膜时，真空镀膜室的内衬板还需作定期清洗，一般是半个月清洗一次。②检查电弧蒸发源。工作前，要确保电弧蒸发源发源安装正确，绝缘良好，引弧针控制灵活,程合适，恰好能触及阴极表面。③检查工件架的绝缘情况。工件架与地之间的绝缘必须须良好，负偏压电源与工件架的接触点点必须接触良好。以上几项工作确保没有问题后，才可以关闭真空镀膜室的门，进行抽气和镀膜。(3)抽真空真空抽至 6.6 x 10-3pa。开始是粗抽，从大气抽至 5pa 左右，用油扩散泵进行细抽。在粗抽时，可以烘烤加热至150℃。伴随镀膜室温度的升...
