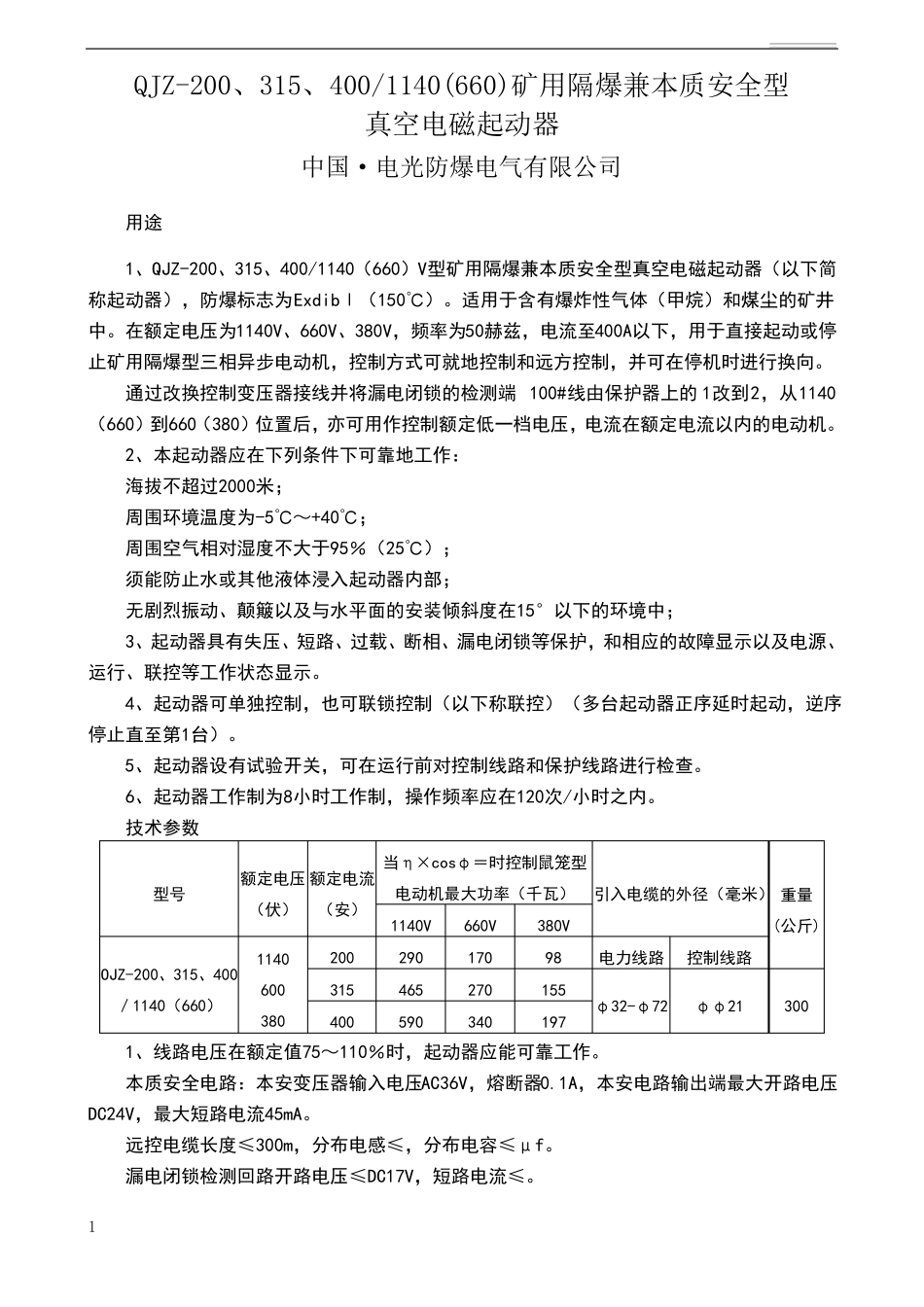

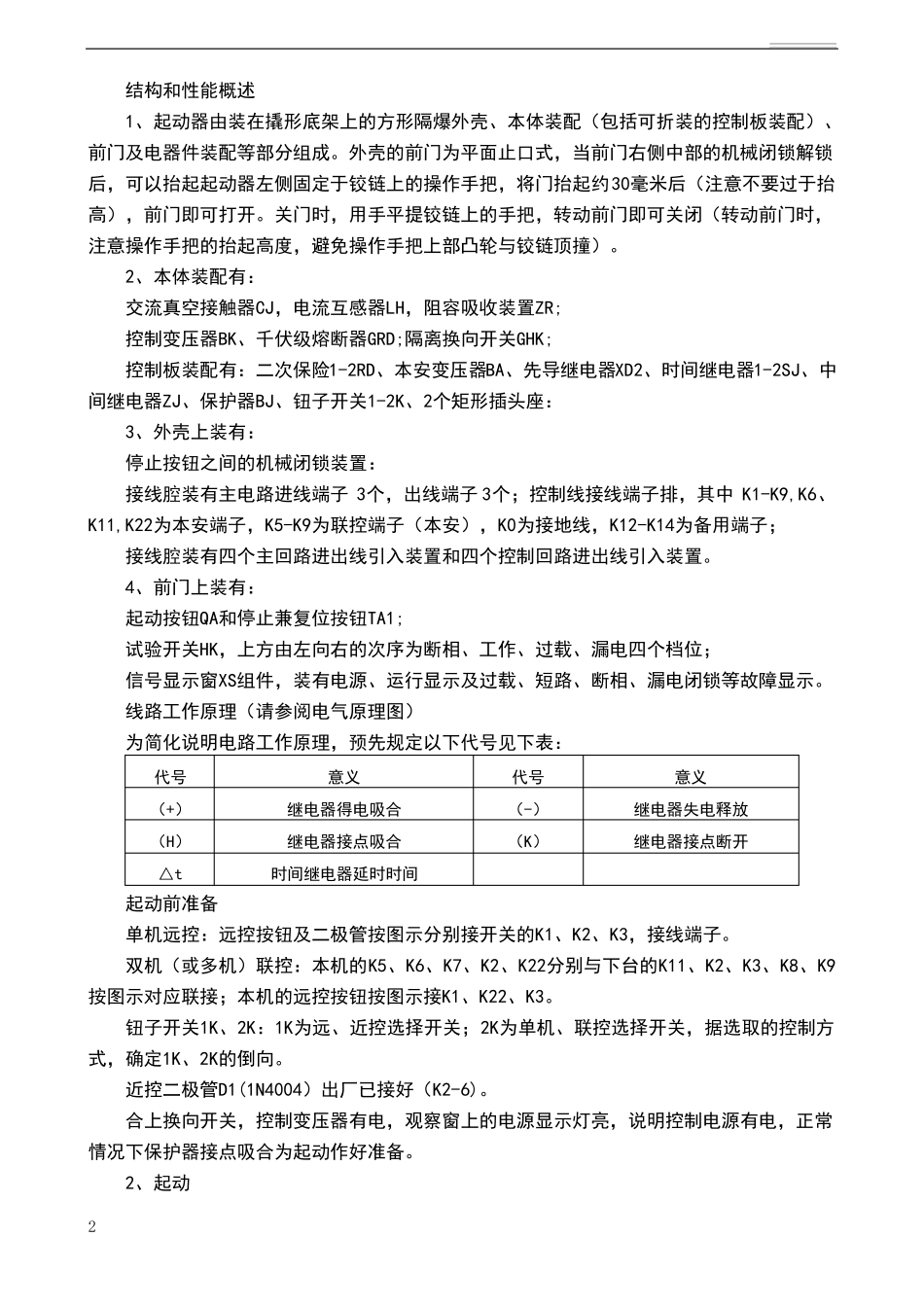

QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。适用于含有爆炸性气体（甲烷）和煤尘的矿井中。在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。通过改换控制变压器接线并将漏电闭锁的检测端 100#线由保护器上的 1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。2、本起动器应在下列条件下可靠地工作：海拔不超过2000米；周围环境温度为-5℃～+40℃；周围空气相对湿度不大于95％（25℃）；须能防止水或其他液体浸入起动器内部；无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。技术参数当η×cosφ＝时控制鼠笼型额定电压 额定电流电动机最大功率（千瓦）引入电缆的外径（毫米） 重量（伏）（安）1140V660V380V(公斤)114060038020031540029046559017027034098155197电力线路控制线路φ32-φ72φφ21300型号OJZ-200、315、400／1140（660）1、线路电压在额定值75～110％时，起动器应能可靠工作。本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。远控电缆长度≤300m，分布电感≤，分布电容≤μf。漏电闭锁检测回路开路电压≤DC17V，短路电流≤。1结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高），前门即可打开。关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。2、本体装配...
