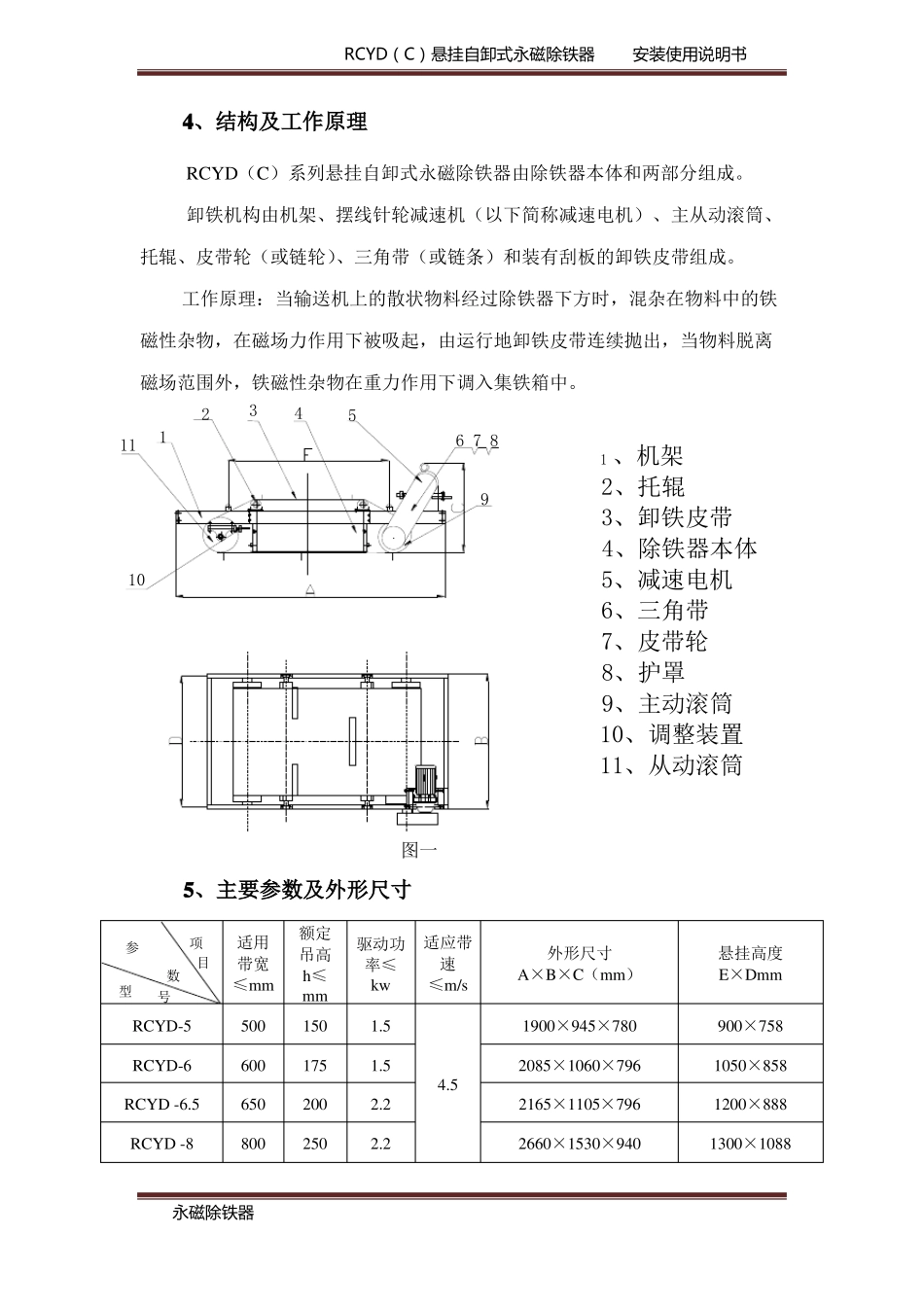

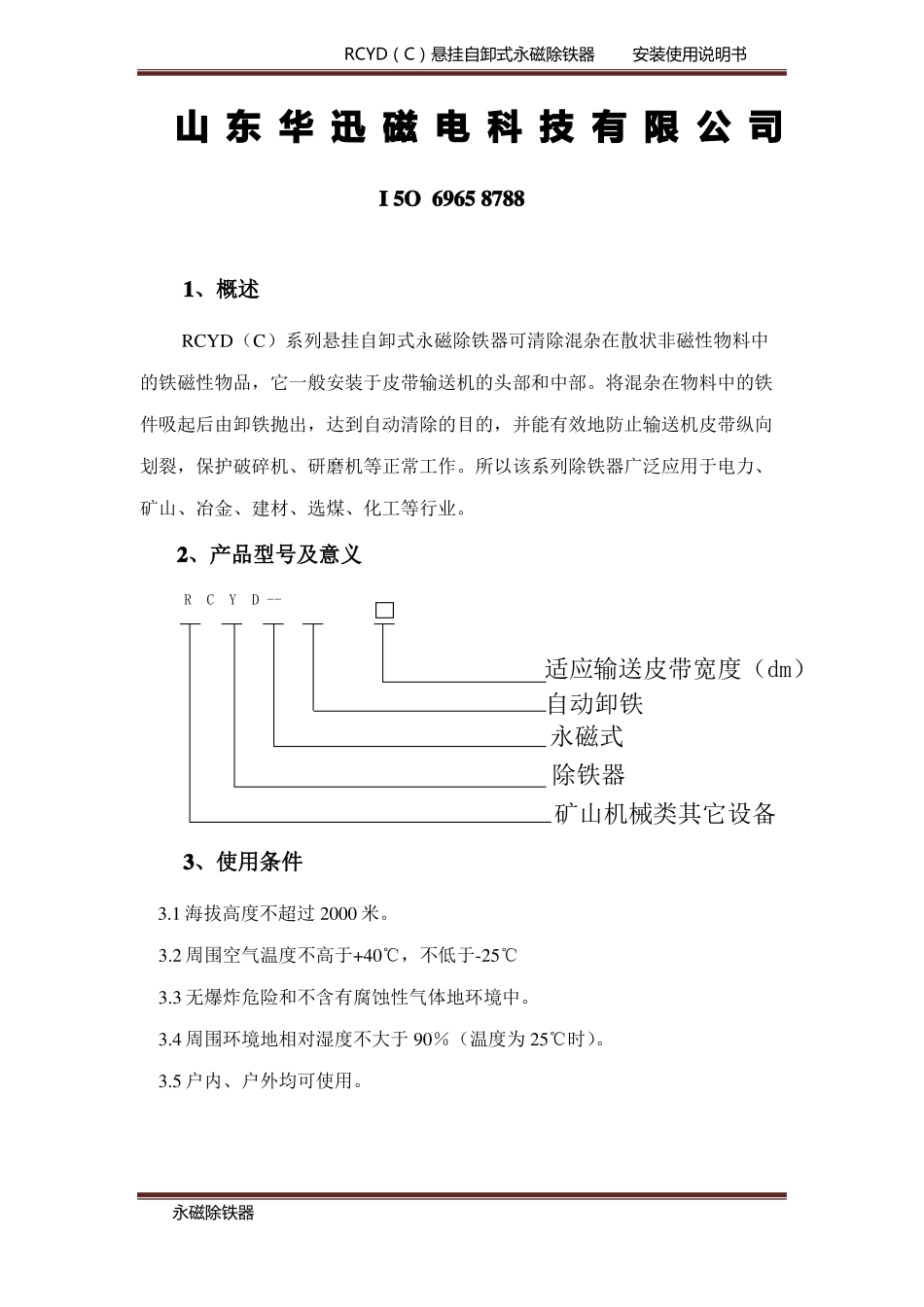

RCYD（C）悬挂自卸式永磁除铁器安装使用说明书RCYD(C)系列悬挂自卸式永磁除铁器安装使用说明书永磁除铁器 RCYD（C）悬挂自卸式永磁除铁器安装使用说明书山 东 华 迅 磁 电 科 技 有 限 公 司 I 5O 6965 87881、概述 RCYD（C）系列悬挂自卸式永磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品，它一般安装于皮带输送机的头部和中部。将混杂在物料中的铁件吸起后由卸铁抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。所以该系列除铁器广泛应用于电力、矿山、冶金、建材、选煤、化工等行业。2、产品型号及意义R C Y D --适应输送皮带宽度（dm）自动卸铁永磁式除铁器矿山机械类其它设备3、使用条件3.1 海拔高度不超过 2000 米。 3.2 周围空气温度不高于+40℃，不低于-25℃ 3.3 无爆炸危险和不含有腐蚀性气体地环境中。 3.4 周围环境地相对湿度不大于 90％（温度为 25℃时）。3.5 户内、户外均可使用。永磁除铁器 RCYD（C）悬挂自卸式永磁除铁器安装使用说明书4、结构及工作原理RCYD（C）系列悬挂自卸式永磁除铁器由除铁器本体和两部分组成。卸铁机构由机架、摆线针轮减速机（以下简称减速电机）、主从动滚筒、托辊、皮带轮（或链轮）、三角带（或链条）和装有刮板的卸铁皮带组成。工作原理：当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行地卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下调入集铁箱中。11123456 7 8910图一1 、机架2、托辊3、卸铁皮带4、除铁器本体5、减速电机6、三角带7、皮带轮8、护罩9、主动滚筒10、调整装置11、从动滚筒5、主要参数及外形尺寸参型数号项目适用带宽≤mm500600650800额定吊高h≤mm150175200250驱动功率≤kw1.51.5适应带速≤m/s外形尺寸A×B×C（mm）1900×945×7802085×1060×796悬挂高度E×Dmm900×7581050×8581200×8881300×1088RCYD-5RCYD-6RCYD -6.5RCYD -84.52.22.22165×1105×7962660×1530×940永磁除铁器 RCYD（C）悬挂自卸式永磁除铁器安装使用说明书RCYD-10RCYD-12RCYD-14RCYD-16RCYD-18100012001400160018003003504004505003.04.04.05.55.52900×1735×9703225×1735×9703225×2005×9703420×2200×12503520×2360×12501400×13351750×15121800×17551950×19302150×21106、安装6.1 检查除铁器吊挂装置是否牢固，若无问题则可进...
