UG编程可疑刀轨解决方案

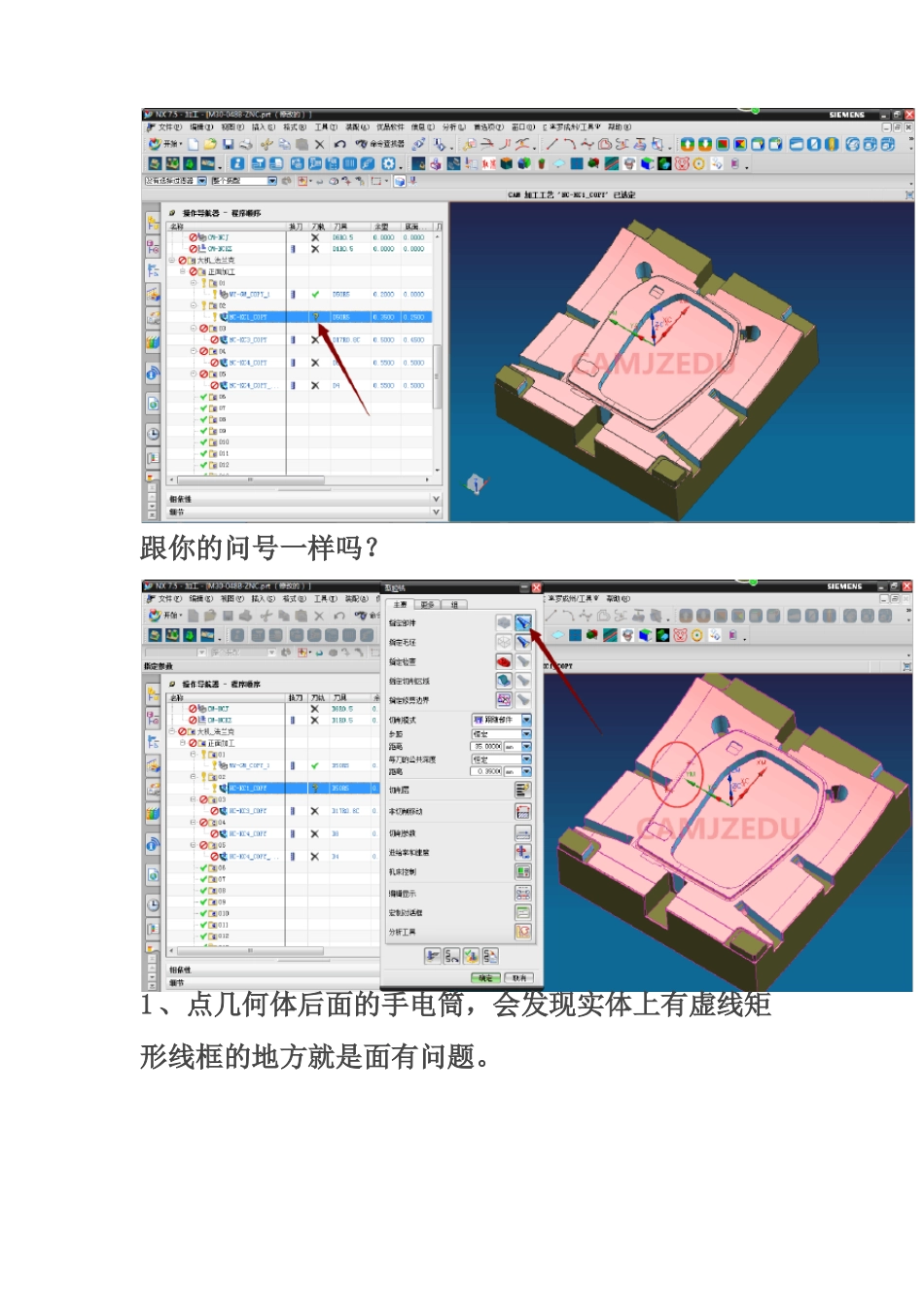

UG编程可疑刀轨解决方案_第1页
1/6

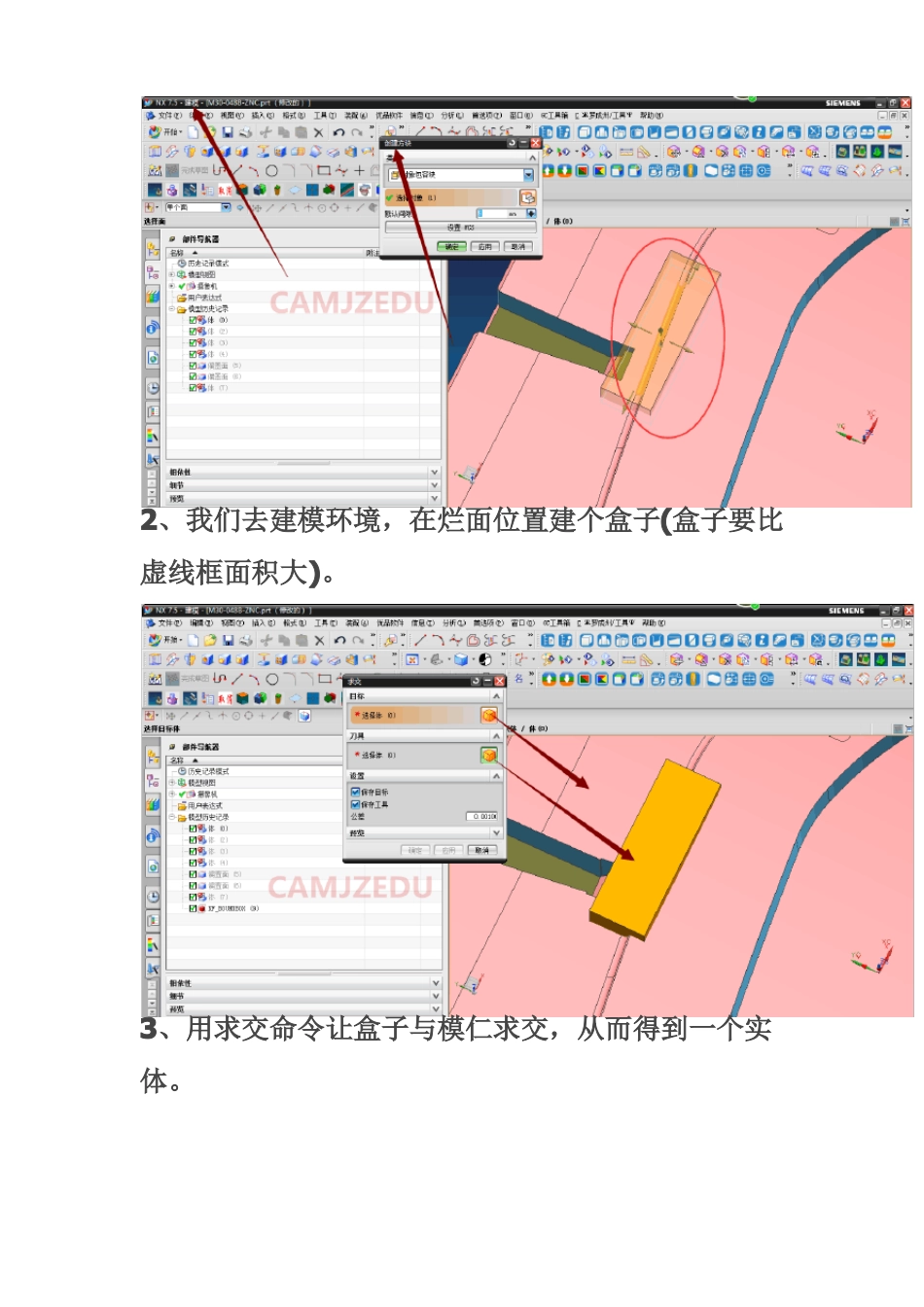

UG编程可疑刀轨解决方案_第2页
2/6

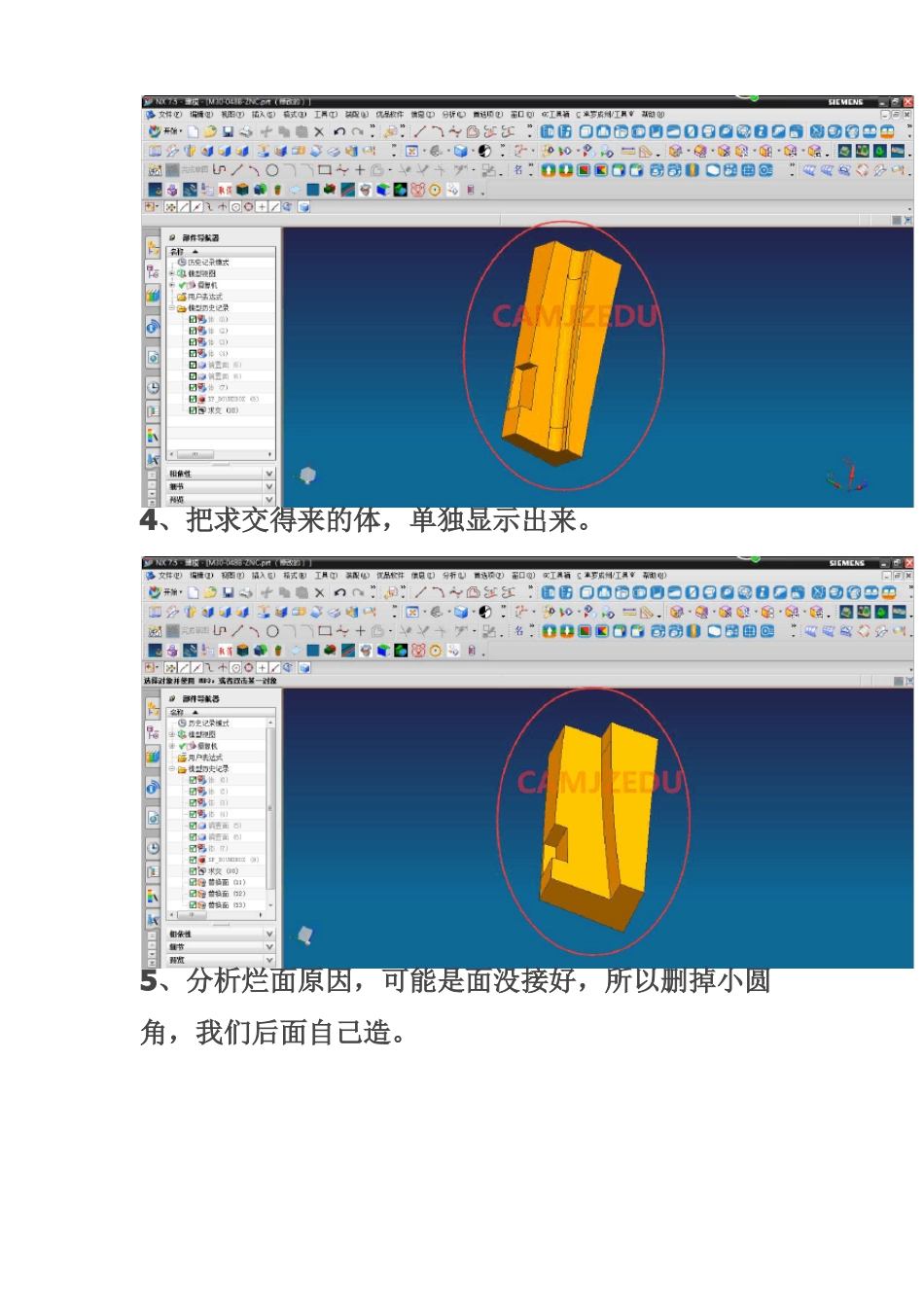

UG编程可疑刀轨解决方案_第3页
3/6
跟你的问号一样吗?1、点几何体后面的手电筒,会发现实体上有虚线矩形线框的地方就是面有问题。2、我们去建模环境,在烂面位置建个盒子(盒子要比虚线框面积大)。3、用求交命令让盒子与模仁求交,从而得到一个实体。4、把求交得来的体,单独显示出来。5、分析烂面原因,可能是面没接好,所以删掉小圆角,我们后面自己造。6、自己把角倒上(切记要与原先 R 大小一致)7、全部显示出来,求差(注意途中 OO 位置设置)。8、你也不要急着点确定,先预览一下,正确就再点确定。9、那么现在该干嘛勒?好!任务已经到结尾该求和了。10、再去重新生成刀路,OK 了吧?如果是还有问号,那么你要留意一点,是不是其他地方还有烂面,或者是你动的手术范围太小了。好那么我就帮到这里,感谢大家支持我罗工原创!谢谢!
