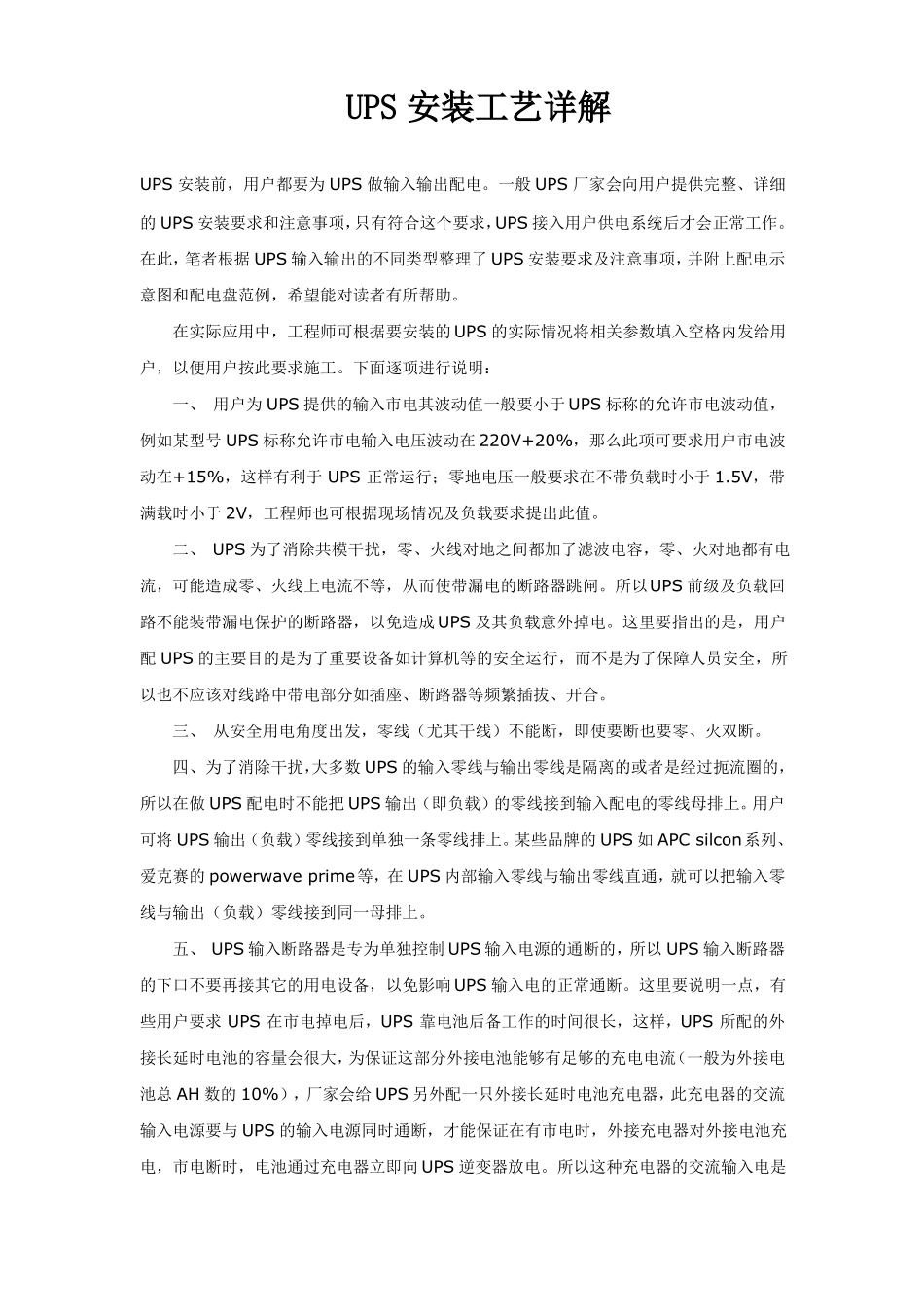

UPS 安装工艺详解UPS 安装前，用户都要为 UPS 做输入输出配电。一般 UPS 厂家会向用户提供完整、详细的 UPS 安装要求和注意事项，只有符合这个要求，UPS 接入用户供电系统后才会正常工作。在此，笔者根据 UPS 输入输出的不同类型整理了 UPS 安装要求及注意事项，并附上配电示意图和配电盘范例，希望能对读者有所帮助。在实际应用中，工程师可根据要安装的 UPS 的实际情况将相关参数填入空格内发给用户，以便用户按此要求施工。下面逐项进行说明：一、 用户为 UPS 提供的输入市电其波动值一般要小于 UPS 标称的允许市电波动值，例如某型号 UPS 标称允许市电输入电压波动在 220V+20%，那么此项可要求用户市电波动在+15%，这样有利于 UPS 正常运行；零地电压一般要求在不带负载时小于 1.5V，带满载时小于 2V，工程师也可根据现场情况及负载要求提出此值。二、 UPS 为了消除共模干扰，零、火线对地之间都加了滤波电容，零、火对地都有电流，可能造成零、火线上电流不等，从而使带漏电的断路器跳闸。所以UPS 前级及负载回路不能装带漏电保护的断路器，以免造成 UPS 及其负载意外掉电。这里要指出的是，用户配 UPS 的主要目的是为了重要设备如计算机等的安全运行，而不是为了保障人员安全，所以也不应该对线路中带电部分如插座、断路器等频繁插拔、开合。三、 从安全用电角度出发，零线（尤其干线）不能断，即使要断也要零、火双断。四、为了消除干扰，大多数 UPS 的输入零线与输出零线是隔离的或者是经过扼流圈的，所以在做 UPS 配电时不能把 UPS 输出（即负载）的零线接到输入配电的零线母排上。用户可将 UPS 输出（负载）零线接到单独一条零线排上。某些品牌的 UPS 如 APC silcon系列、爱克赛的 powerwave prime等，在 UPS 内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。五、 UPS 输入断路器是专为单独控制 UPS 输入电源的通断的，所以 UPS 输入断路器的下口不要再接其它的用电设备，以免影响 UPS 输入电的正常通断。这里要说明一点，有些用户要求 UPS 在市电掉电后，UPS 靠电池后备工作的时间很长，这样，UPS 所配的外接长延时电池的容量会很大，为保证这部分外接电池能够有足够的充电电流（一般为外接电池总 AH 数的 10%），厂家会给 UPS 另外配一只外接长延时电池充电器，此充电器的交流输入电源要与 UPS 的输入电源同时通断，才能保证...
