、管井、电井做法

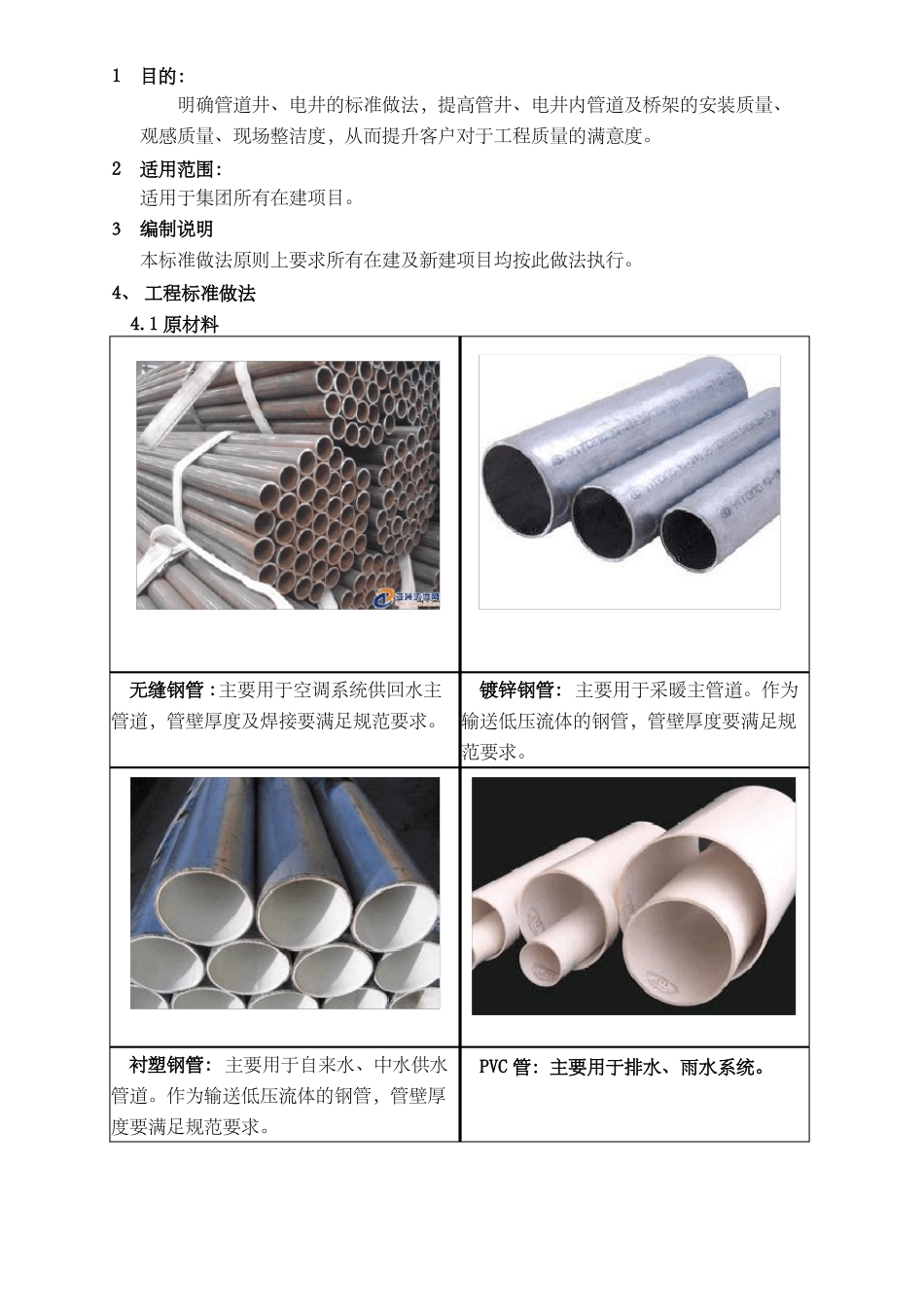

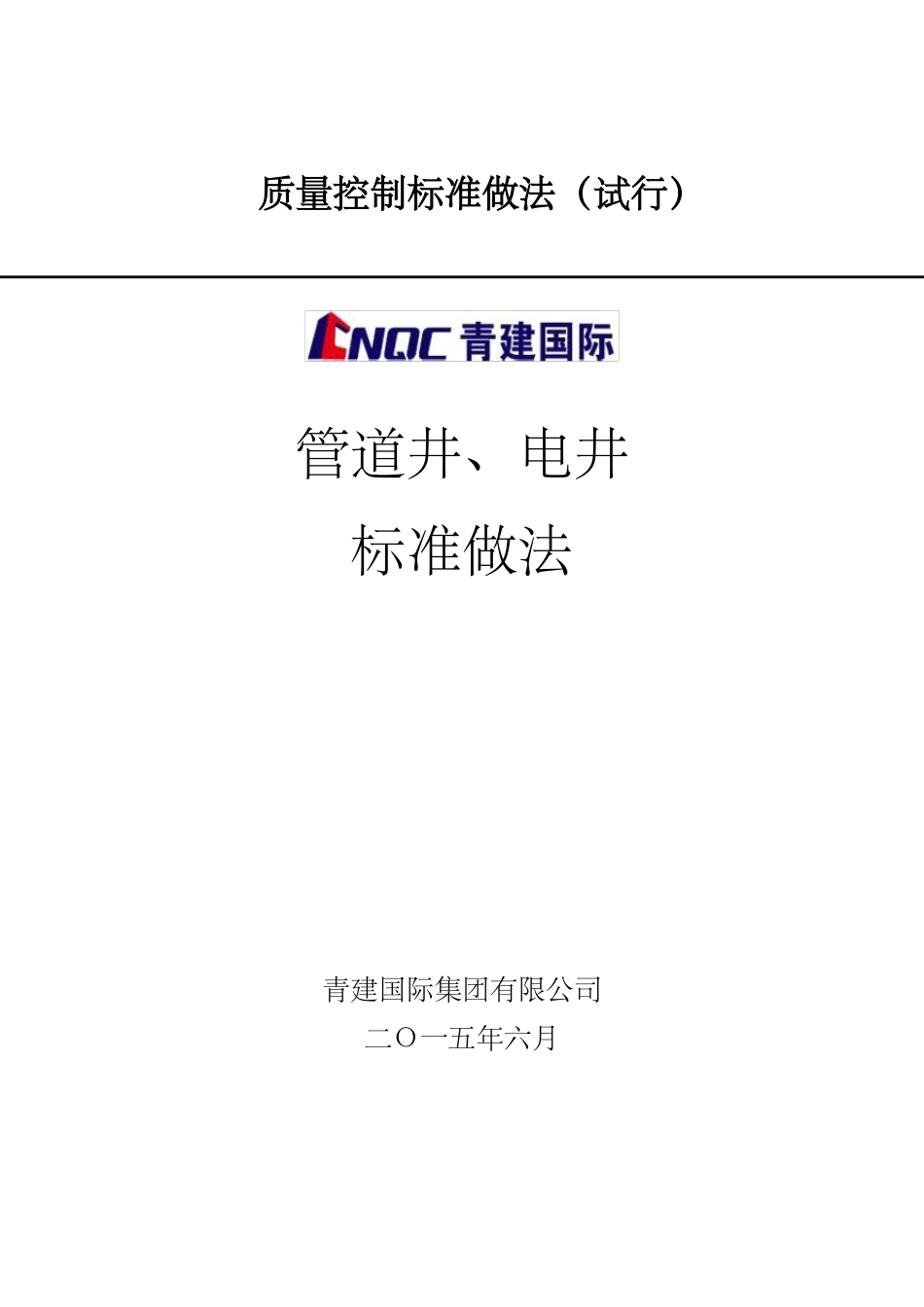

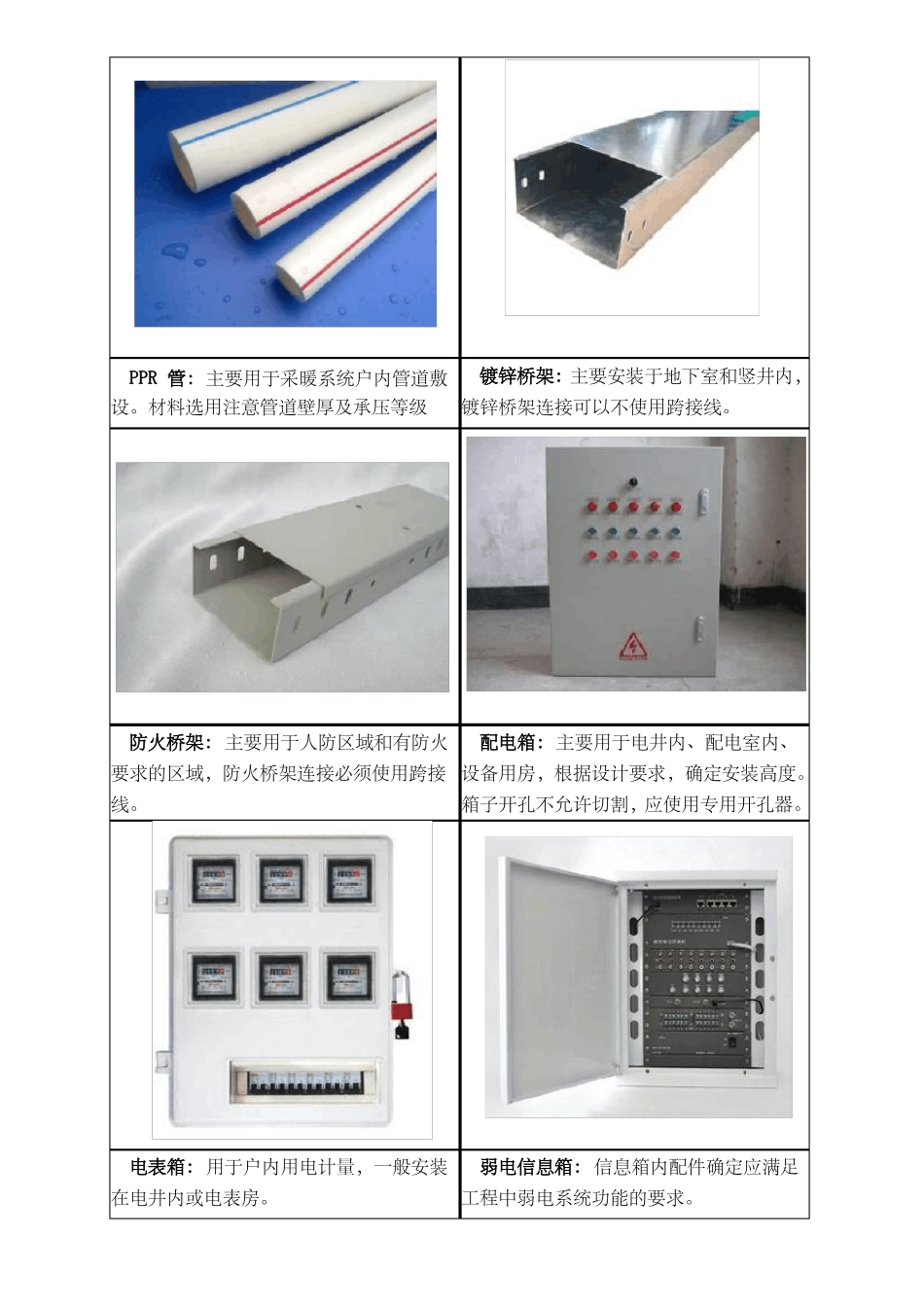

质量控制标准做法（试行）管道井、电井标准做法青建国际集团有限公司二Ｏ一五年六月1目的：明确管道井、电井的标准做法，提高管井、电井内管道及桥架的安装质量、观感质量、现场整洁度，从而提升客户对于工程质量的满意度。2适用范围：适用于集团所有在建项目。3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。4、 工程标准做法4.1 原材料无缝钢管 :主要用于空调系统供回水主镀锌钢管：主要用于采暖主管道。作为范要求。管道，管壁厚度及焊接要满足规范要求。输送低压流体的钢管，管壁厚度要满足规衬塑钢管：主要用于自来水、中水供水管道。作为输送低压流体的钢管，管壁厚度要满足规范要求。PVC 管：主要用于排水、雨水系统。PPR 管：主要用于采暖系统户内管道敷设。材料选用注意管道壁厚及承压等级镀锌桥架：主要安装于地下室和竖井内，镀锌桥架连接可以不使用跨接线。防火桥架：主要用于人防区域和有防火线。配电箱：主要用于电井内、配电室内、箱子开孔不允许切割，应使用专用开孔器。要求的区域，防火桥架连接必须使用跨接设备用房，根据设计要求，确定安装高度。电表箱：用于户内用电计量，一般安装在电井内或电表房。弱电信息箱：信息箱内配件确定应满足工程中弱电系统功能的要求。电缆：（YJV,YJY,VV,ZR-YJV,NH-YJV,WDZC-YJV,WDZCN-YJV 等）电 线 ：（ BV,ZR-BV,NH-BV,BYJ,WDZC-BV等）防火板：用于穿防火分区时的封堵使用，防火泥：用于穿防火分区时的封堵使用。一般配合防火包、防火泥共同使用。沟槽管件玛钢件：常用于镀锌钢管连接。4.2 材料加工及套管、支架预制钢管（卡箍连接）：压槽应深浅均匀，压槽口完整无裂缝。钢管（丝扣连接）：套好的外丝应该完整连贯，套丝部分应做好保护。支架预制：管井高度不超过 3m 至少设置一组支架，支架应用膨胀螺栓固定在剪力墙上，如墙体是后砌墙，应用对穿螺栓固定，对穿螺栓外侧应做好防锈处理。套管加工：根据管道直径确定套管规格（套管直径大于套管内管道 2 个型号）；根据楼板厚度确定套管高度（套管应高出管道井完成地面 5cm）。4.3 图纸深化根据管井内管道排布，绘制出预留套管图，也可预留洞口，洞口超过 300mm*300mm应设置加强钢筋。根据电井内桥架位置，绘制出留洞图，洞口尺寸每边应大于所穿桥架 50mm，便于后期防火封堵。并根据电井内电箱位置，绘制出电井内配电箱安装里面图，应考虑箱门能够灵活开启、无遮挡，后期施工维修便于操作。4.5 管井安...
