万级洁净室设计说明

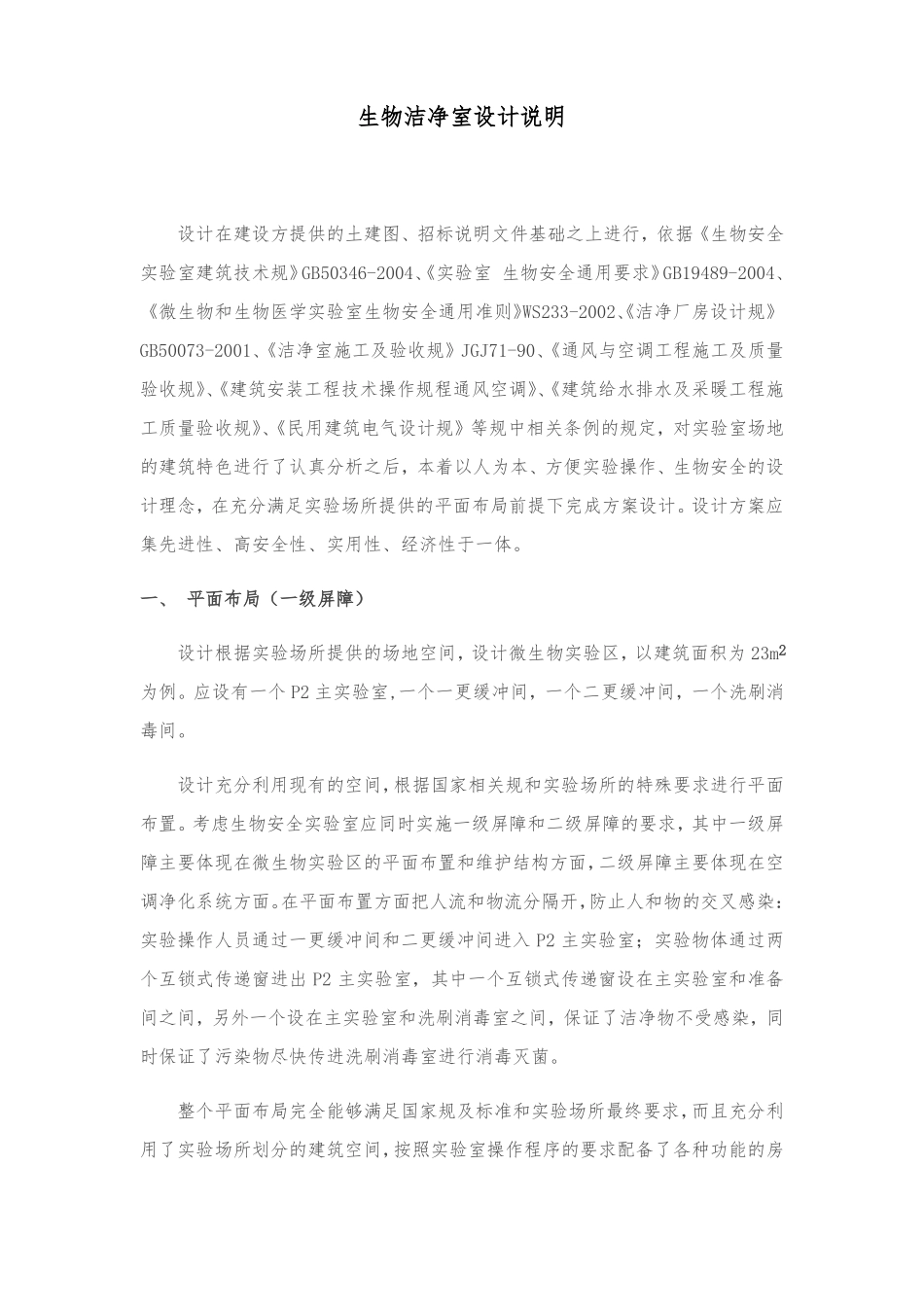

万级洁净室设计说明_第1页
1/9

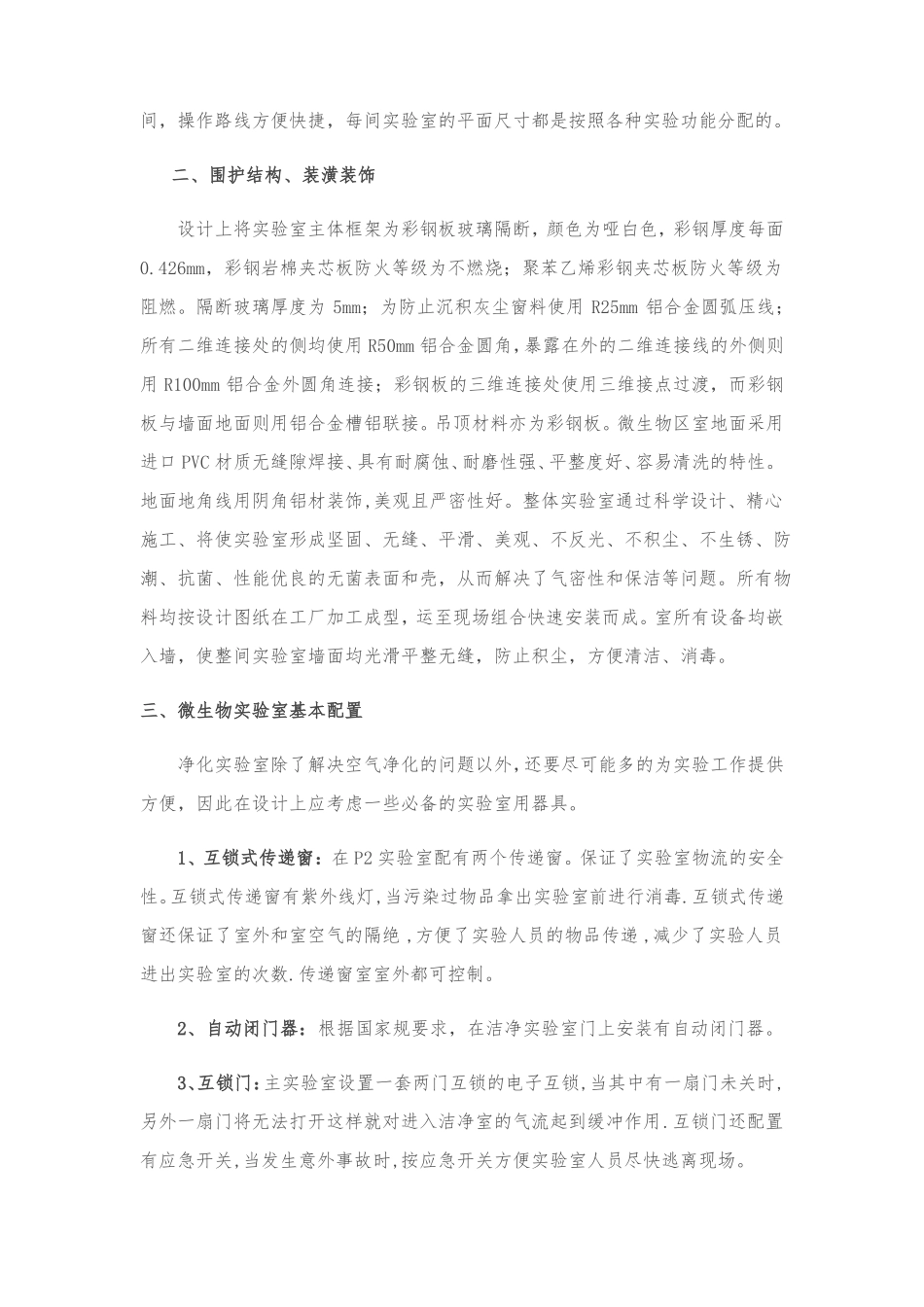

万级洁净室设计说明_第2页
2/9

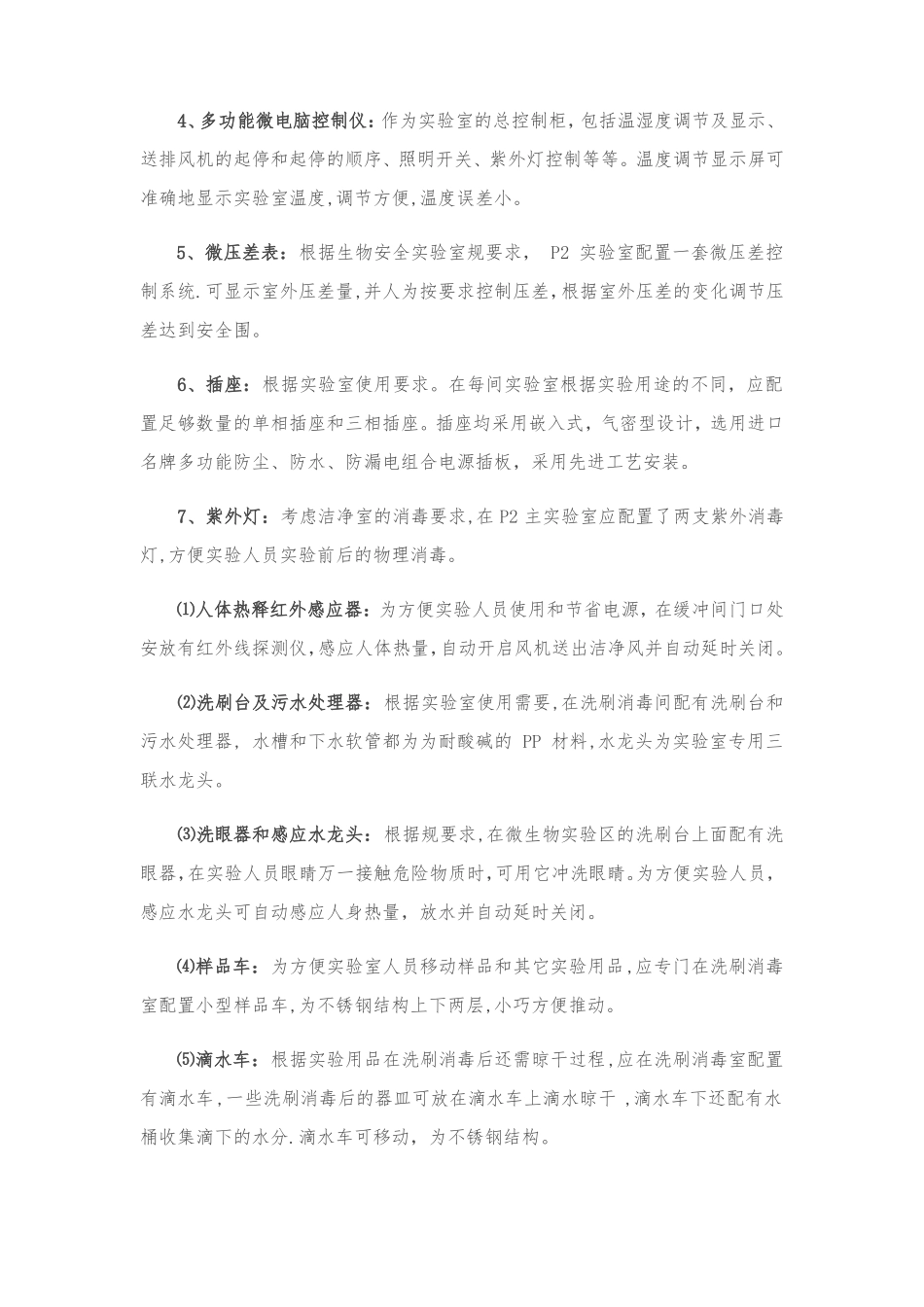

万级洁净室设计说明_第3页
3/9
生物洁净室设计说明设计在建设方提供的土建图、招标说明文件基础之上进行,依据《生物安全实验室建筑技术规》GB50346-2004、《实验室 生物安全通用要求》GB19489-2004、《微生物和生物医学实验室生物安全通用准则》WS233-2002、《洁净厂房设计规》GB50073-2001、《洁净室施工及验收规》JGJ71-90、《通风与空调工程施工及质量验收规》、《建筑安装工程技术操作规程通风空调》、《建筑给水排水及采暖工程施工质量验收规》、《民用建筑电气设计规》等规中相关条例的规定,对实验室场地的建筑特色进行了认真分析之后,本着以人为本、方便实验操作、生物安全的设计理念,在充分满足实验场所提供的平面布局前提下完成方案设计。设计方案应集先进性、高安全性、实用性、经济性于一体。一、 平面布局(一级屏障)设计根据实验场所提供的场地空间,设计微生物实验区,以建筑面积为 23m2为例。应设有一个 P2 主实验室,一个一更缓冲间,一个二更缓冲间,一个洗刷消毒间。设计充分利用现有的空间,根据国家相关规和实验场所的特殊要求进行平面布置。考虑生物安全实验室应同时实施一级屏障和二级屏障的要求,其中一级屏障主要体现在微生物实验区的平面布置和维护结构方面,二级屏障主要体现在空调净化系统方面。在平面布置方面把人流和物流分隔开,防止人和物的交叉感染:实验操作人员通过一更缓冲间和二更缓冲间进入 P2 主实验室;实验物体通过两个互锁式传递窗进出 P2 主实验室,其中一个互锁式传递窗设在主实验室和准备间之间,另外一个设在主实验室和洗刷消毒室之间,保证了洁净物不受感染,同时保证了污染物尽快传进洗刷消毒室进行消毒灭菌。整个平面布局完全能够满足国家规及标准和实验场所最终要求,而且充分利用了实验场所划分的建筑空间,按照实验室操作程序的要求配备了各种功能的房间,操作路线方便快捷,每间实验室的平面尺寸都是按照各种实验功能分配的。二、围护结构、装潢装饰设计上将实验室主体框架为彩钢板玻璃隔断,颜色为哑白色,彩钢厚度每面0.426mm,彩钢岩棉夹芯板防火等级为不燃烧;聚苯乙烯彩钢夹芯板防火等级为阻燃。隔断玻璃厚度为 5mm;为防止沉积灰尘窗料使用 R25mm 铝合金圆弧压线;所有二维连接处的侧均使用 R50mm 铝合金圆角,暴露在外的二维连接线的外侧则用 R100mm 铝合金外圆角连接;彩钢板的三维连接处使用三维接点过渡,而彩钢板与墙面地面则用铝合金槽铝联接。吊顶材料亦为彩钢板。微生物区室地面采用进口...
