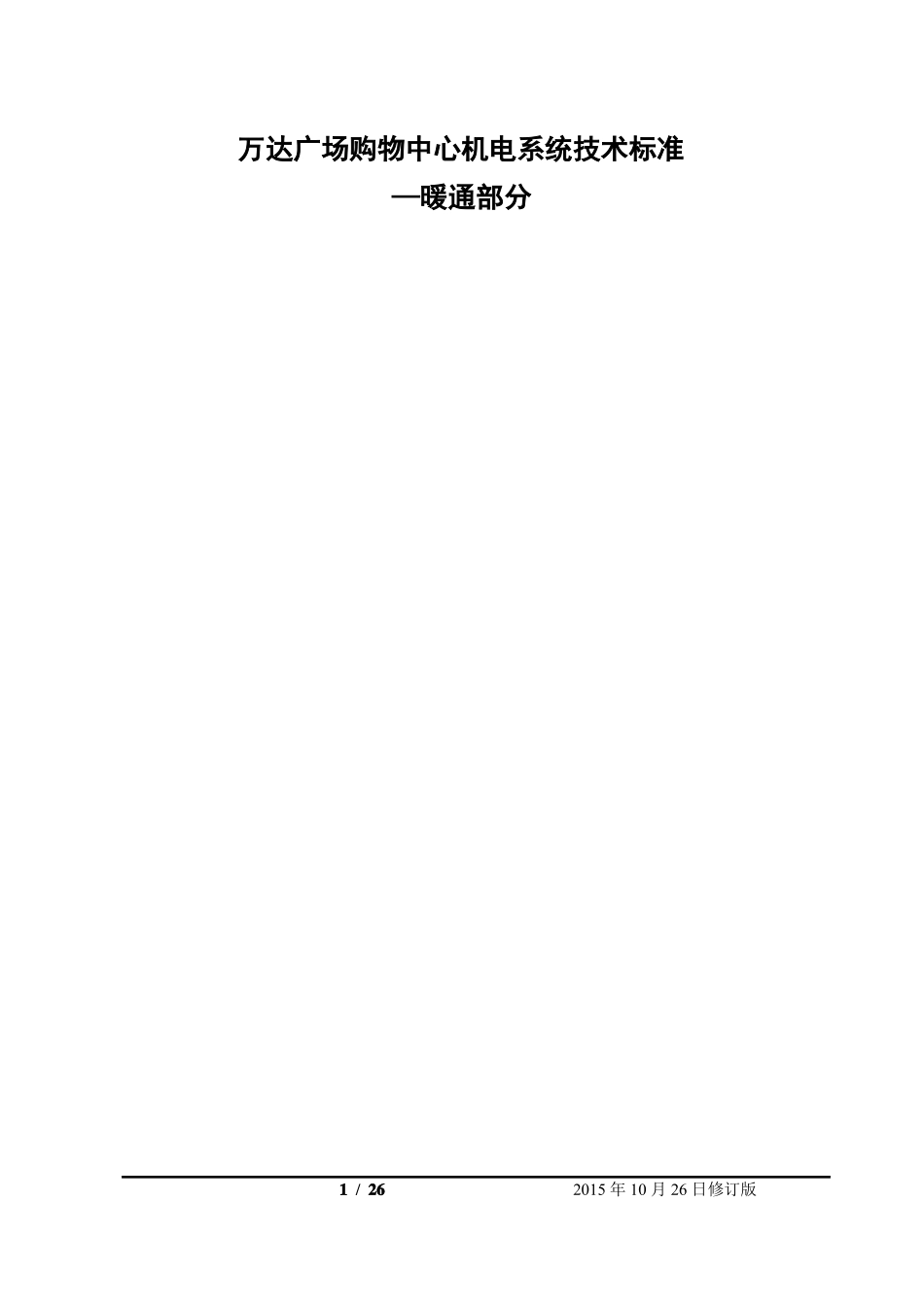

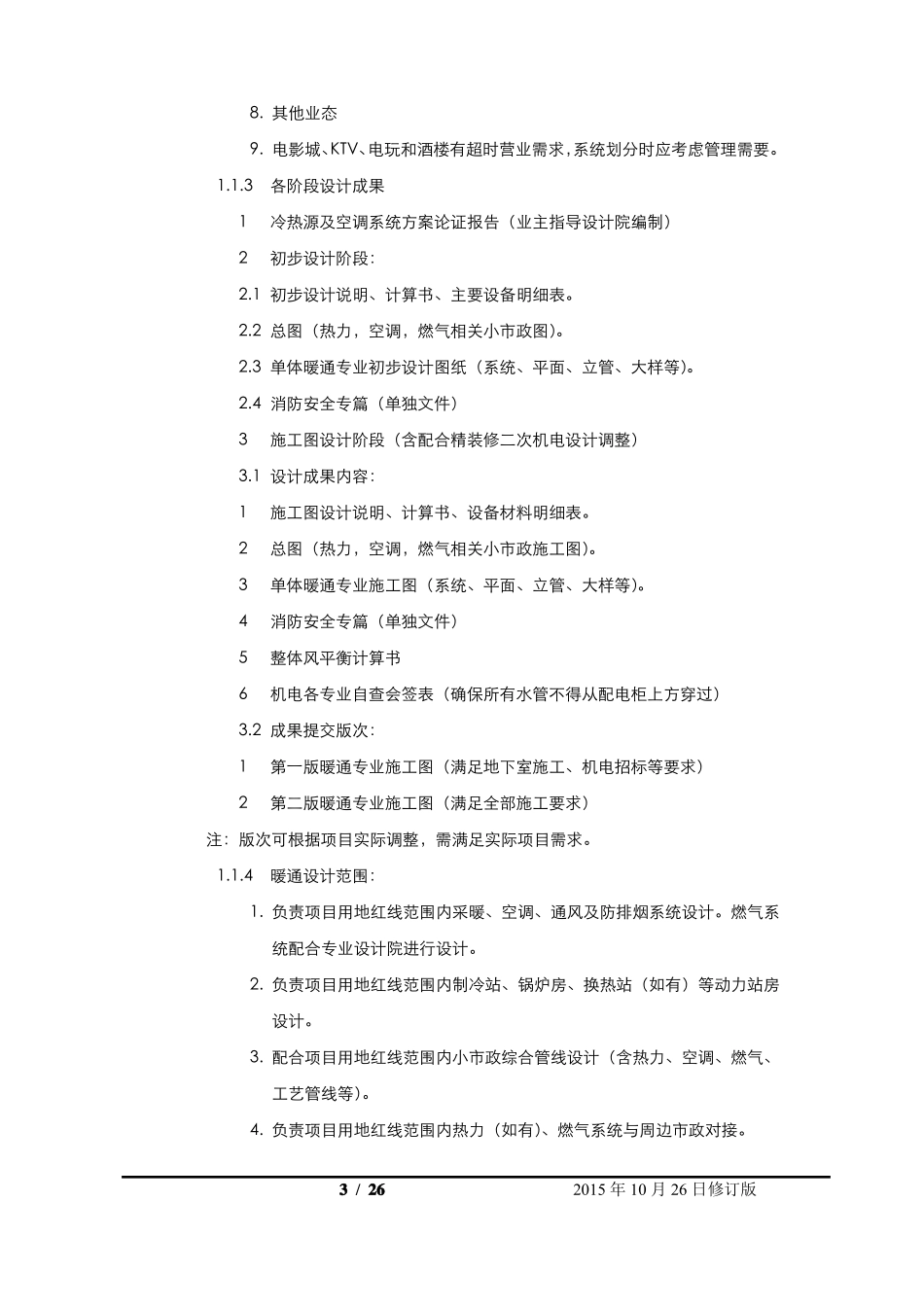

万达广场购物中心机电系统技术标准—暖通部分1 / 262015 年 10 月 26 日修订版1采暖通风空调专业1.1一般规定1.1.1设计依据:《万达广场购物中心机电系统技术标准》(暖通部分)《万达商业综合体规划设计暖通专业管控要点》《民用建筑供暖通风与空气调节设计规范》《建筑设计防火规范》《汽车库、修汽车库、停车场设计防火规范》《人民防空地下室设计规范》《人民防空工程设计防火规范》《商店建筑设计规范》《电影院建筑设计规范》《公共建筑节能设计标准》《地面辐射供暖技术规程》《绿色建筑评价标准》《通风与空调工程施工质量验收标准》《建筑给水排水及采暖工程施工质量验收规范》《通风与空调工程施工规范》《建筑节能工程施工质量验收规范》设计依据未尽事宜,按现行国家规范、标准及地方标准执行。1.1.2业态分布情况如下:1. 百货2. 超市3. 商管物业(除百货、超市外的商业主力店、次主力店、酒楼、室内步行街、地下车库、商管办公区及相关区域)4. 室外步行街5. 购物中心地块内的商务酒店6. 销售型酒店7. 写字楼2 / 262015 年 10 月 26 日修订版8. 其他业态9. 电影城、KTV、电玩和酒楼有超时营业需求,系统划分时应考虑管理需要。1.1.3各阶段设计成果12冷热源及空调系统方案论证报告(业主指导设计院编制)初步设计阶段:2.1 初步设计说明、计算书、主要设备明细表。2.2 总图(热力,空调,燃气相关小市政图)。2.3 单体暖通专业初步设计图纸(系统、平面、立管、大样等)。2.4 消防安全专篇(单独文件)3施工图设计阶段(含配合精装修二次机电设计调整)3.1 设计成果内容:123456施工图设计说明、计算书、设备材料明细表。总图(热力,空调,燃气相关小市政施工图)。单体暖通专业施工图(系统、平面、立管、大样等)。消防安全专篇(单独文件)整体风平衡计算书机电各专业自查会签表(确保所有水管不得从配电柜上方穿过)3.2 成果提交版次:12第一版暖通专业施工图(满足地下室施工、机电招标等要求)第二版暖通专业施工图(满足全部施工要求)注:版次可根据项目实际调整,需满足实际项目需求。1.1.4暖通设计范围:1. 负责项目用地红线范围内采暖、空调、通风及防排烟系统设计。燃气系统配合专业设计院进行设计。2. 负责项目用地红线范围内制冷站、锅炉房、换热站(如有)等动力站房设计。3. 配合项目用地红线范围内小市政综合管线设计(含热力、空调、燃气、工艺管线等)。4. 负责项目用地红线范围...
