三圆弧一直线链轮画法

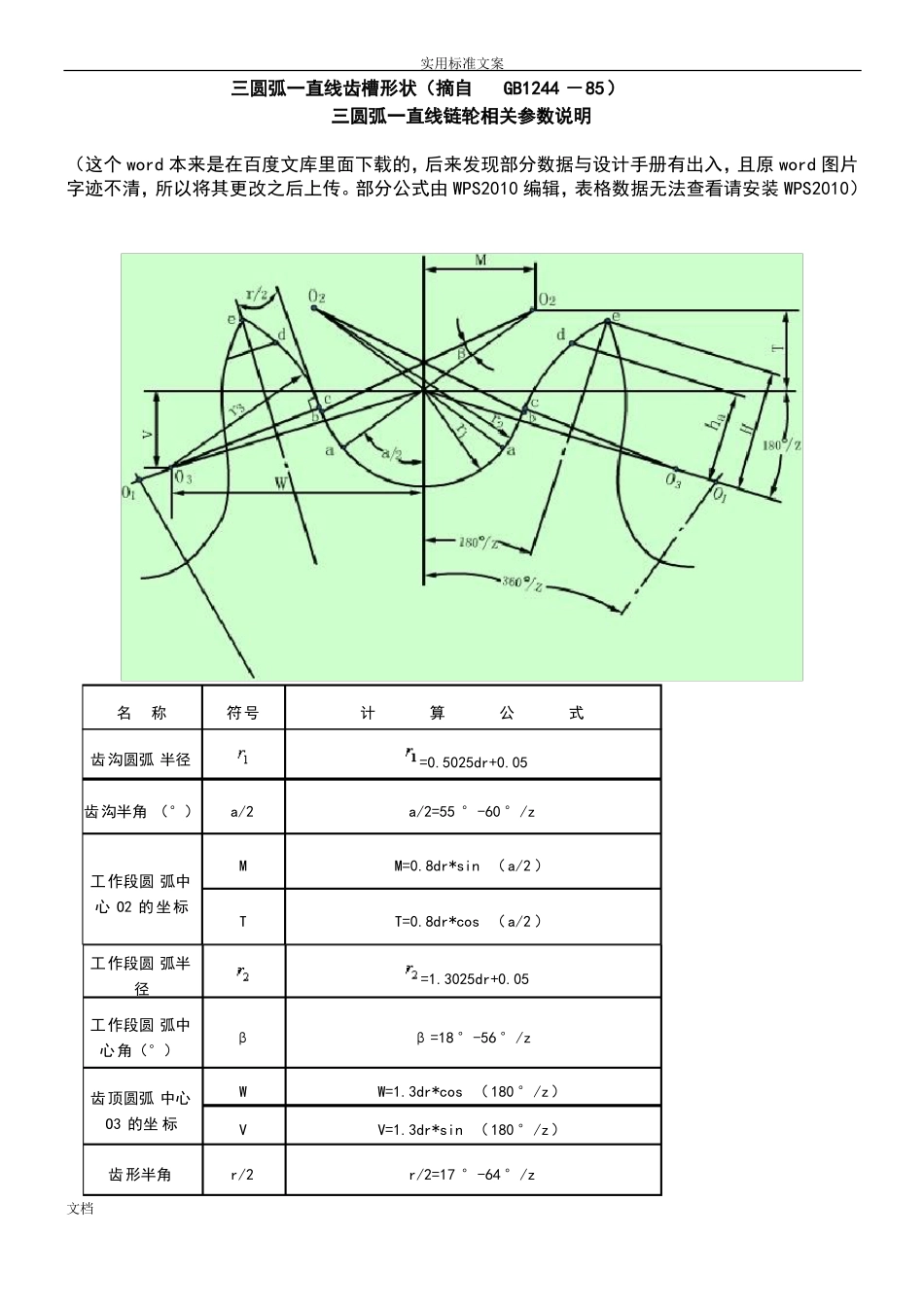

三圆弧一直线链轮画法_第1页
1/11

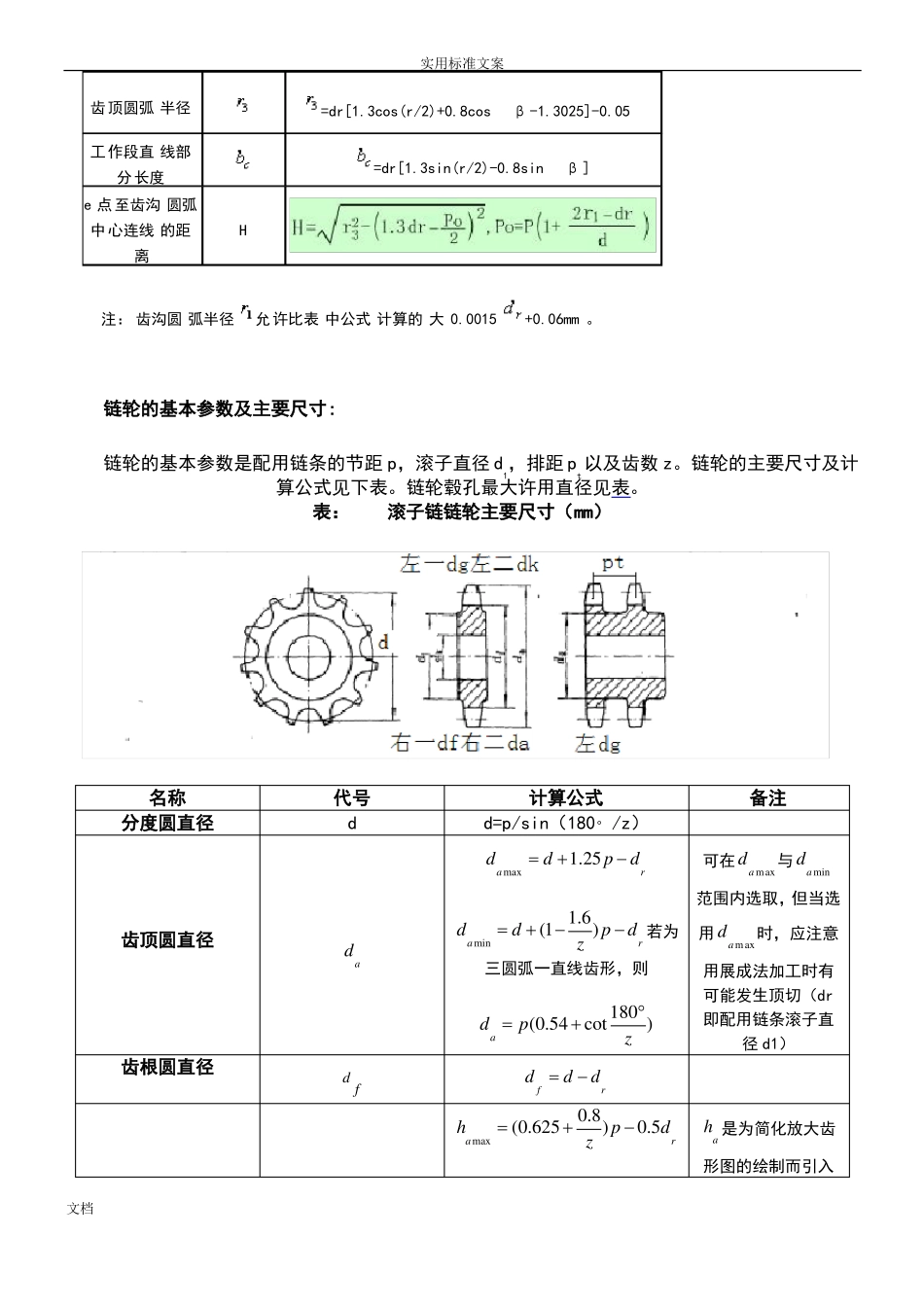

三圆弧一直线链轮画法_第2页
2/11

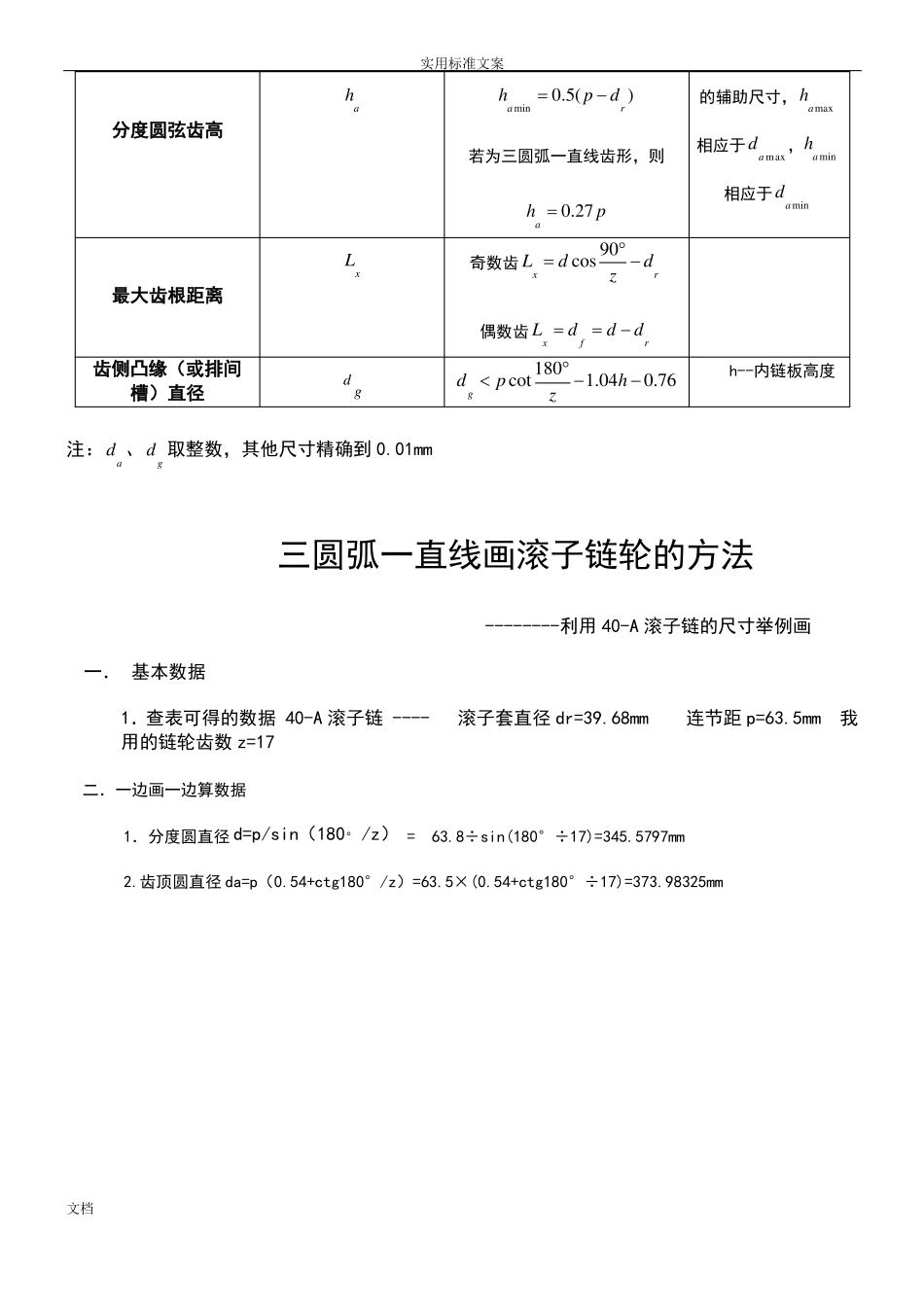

三圆弧一直线链轮画法_第3页
3/11
实用标准文案三圆弧一直线齿槽形状(摘自GB1244 -85)三圆弧一直线链轮相关参数说明(这个 word 本来是在百度文库里面下载的,后来发现部分数据与设计手册有出入,且原 word 图片字迹不清,所以将其更改之后上传。部分公式由 WPS2010 编辑,表格数据无法查看请安装 WPS2010)名称齿沟圆弧 半径齿沟半角 (°)符号a/2计算公式=0.5025dr+0.05a/2=55 °-60 °/z工作段圆 弧中心 O2 的坐标TT=0.8dr*cos (a/2 )MM=0.8dr*sin (a/2 )工作段圆 弧半径工作段圆 弧中心角(°)齿顶圆弧 中心O3 的坐 标齿形半角文档=1.3025dr+0.05βWVr/2β=18 °-56 °/zW=1.3dr*cos (180 °/z)V=1.3dr*sin (180 °/z)r/2=17 °-64 °/z实用标准文案齿顶圆弧 半径工作段直 线部分长度e 点至齿沟 圆弧中心连线 的距离=dr[1.3cos(r/2)+0.8cosβ-1.3025]-0.05=dr[1.3sin(r/2)-0.8sinβ]H注: 齿沟圆 弧半径允许比表 中公式 计算的 大 0.0015+0.06mm 。链轮的基本参数及主要尺寸:链轮的基本参数是配用链条的节距 p,滚子直径 d1,排距 pt以及齿数 z。链轮的主要尺寸及计算公式见下表。链轮毂孔最大许用直径见表。表:滚子链链轮主要尺寸(mm)名称分度圆直径齿顶圆直径代号d计算公式d=p/sin(180°/z)damax  d 1.25p  dr备注可在da max与damin范围内选取,但当选dadamin  d  (11.6) p  dr 若为z用 da max时,应注意用展成法加工时有可能发生顶切(dr即配用链条滚子直径 d1)三圆弧一直线齿形,则da  p(0.54  cot齿根圆直径180)zd fdf  d  drha 是为简化放大齿形图的绘制而引入hamax  (0.625 0.8) p  0.5drz文档实用标准文案分度圆弦齿高hahamin  0.5( p  dr )若为三圆弧一直线齿形,则的辅助尺寸,hamax相应于da max,hamin相应于daminha  0.27 p最大齿根距离Lx奇数齿 Lx  d cos 90  drz偶数齿 Lx  df  d  dr齿侧凸缘(或排间槽)直径d gdg  pcot180h--内链板高度1.04h  0.76z注: da 、 dg 取整数,其他尺寸精确到 0.01mm三圆弧一直线画滚子链轮的方法 --------利用 40-A 滚子链的尺寸举例画一. 基本数据1.查表可得的数据 40-A 滚子链 ----滚子套直径 dr=39.68mm连节距 p=63.5mm我用的链轮齿数 z=17二.一边画一边算数据 1.分度圆直径 d=p/sin(180°/z) = 63.8÷...
