三箱安装施工工艺标准VIP专享

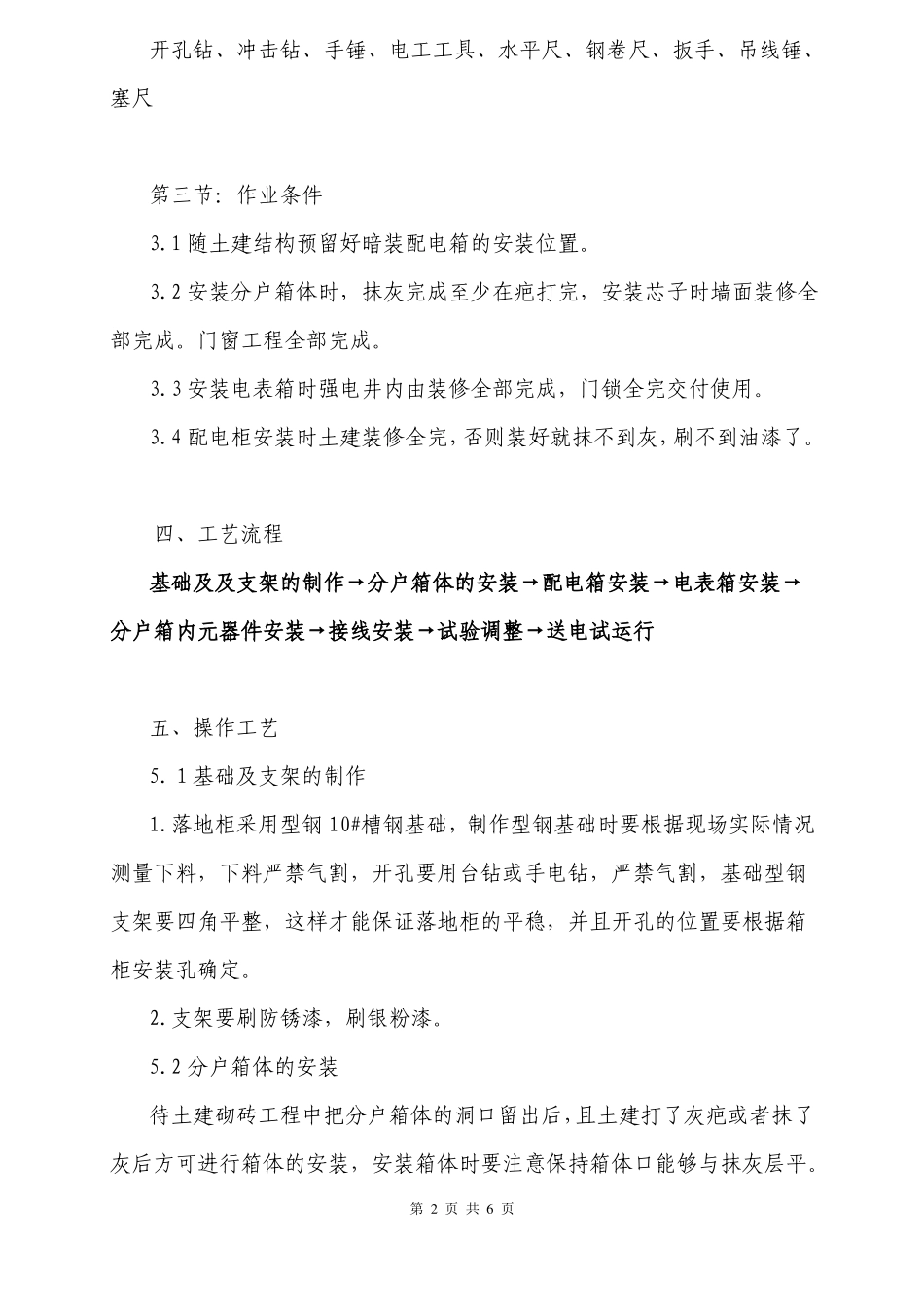

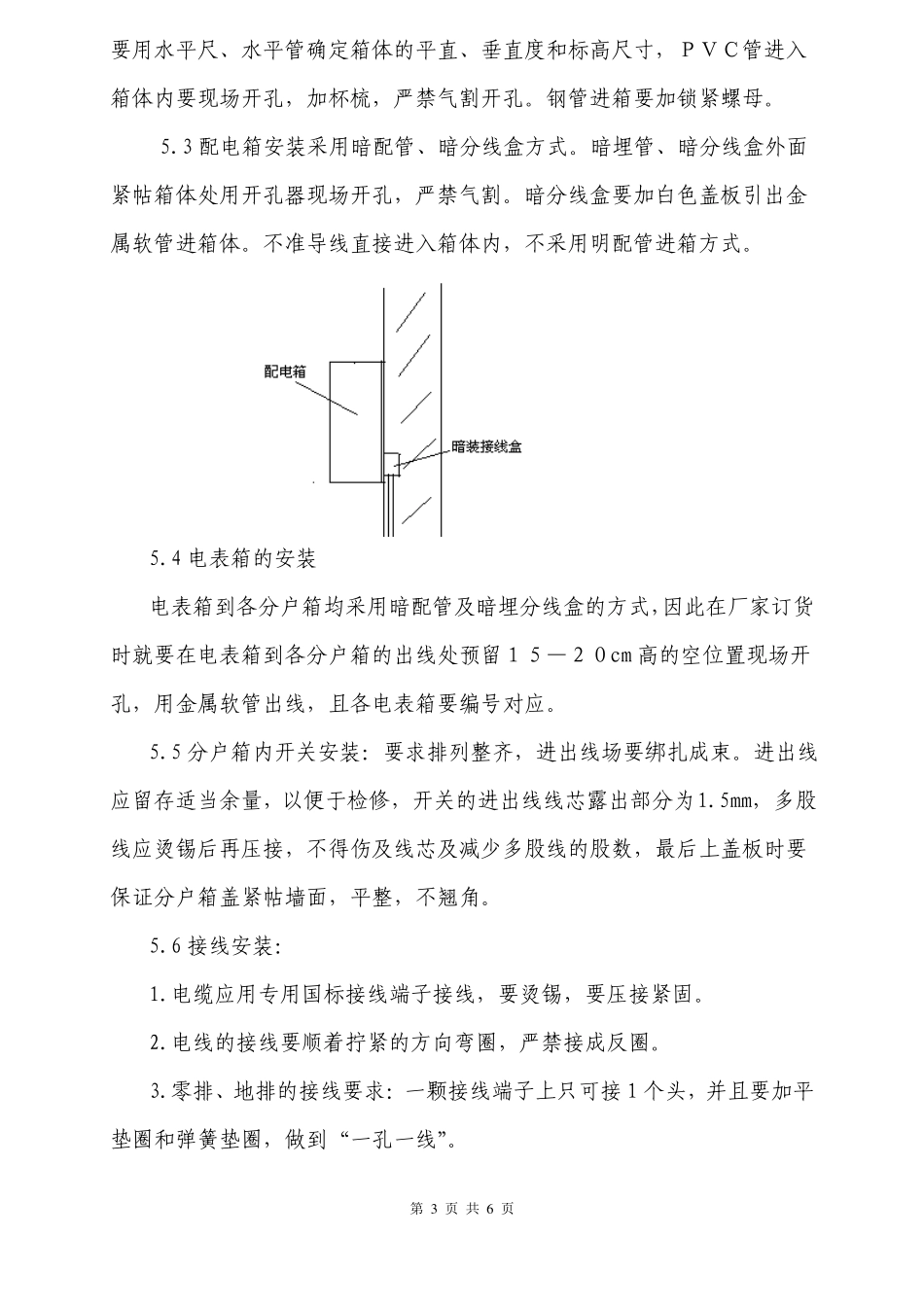

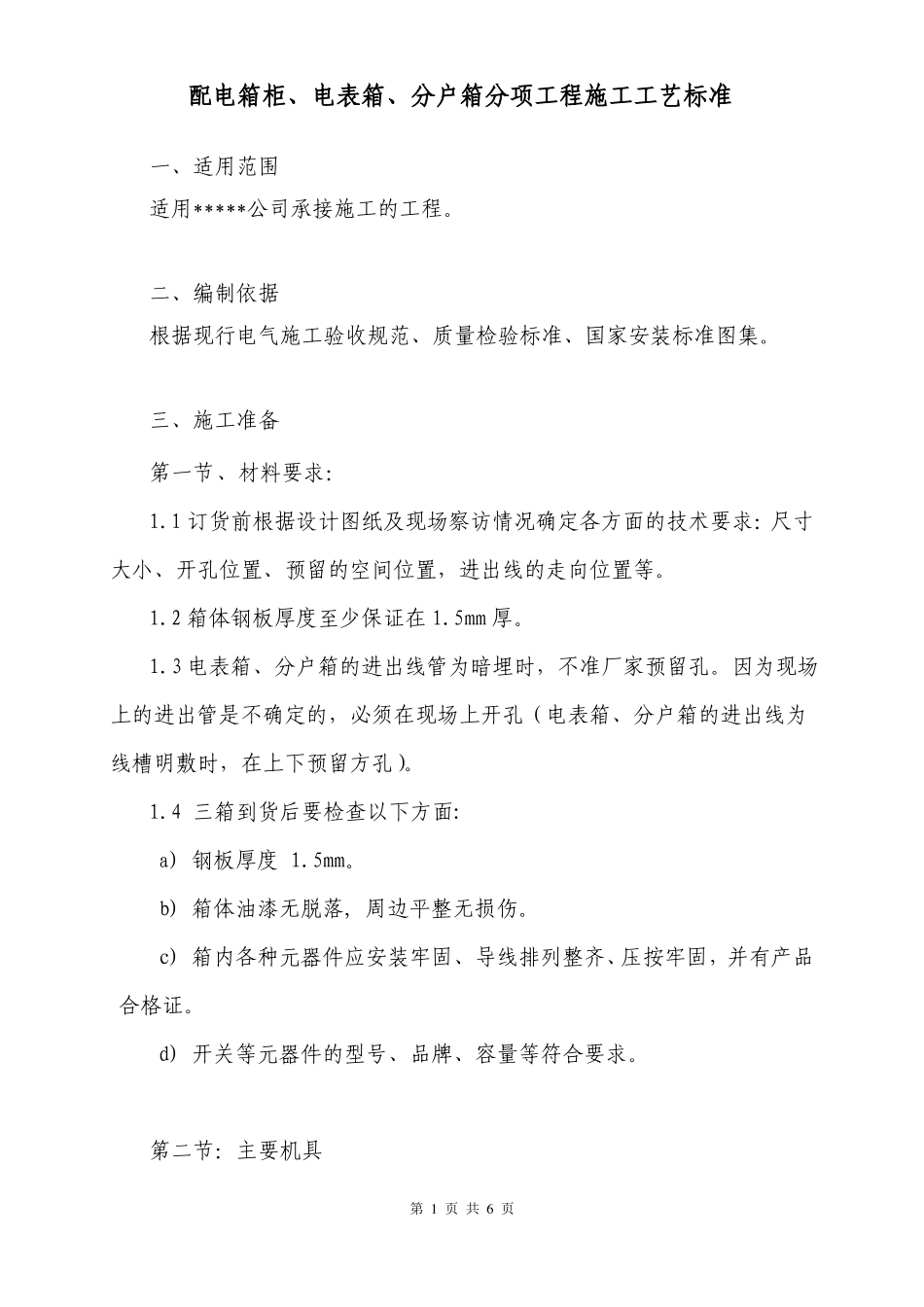

配电箱柜、电表箱、分户箱分项工程施工工艺标准一、适用范围适用*****公司承接施工的工程。二、编制依据根据现行电气施工验收规范、质量检验标准、国家安装标准图集。三、施工准备第一节、材料要求：1.1 订货前根据设计图纸及现场察访情况确定各方面的技术要求：尺寸大小、开孔位置、预留的空间位置，进出线的走向位置等。1.2 箱体钢板厚度至少保证在 1.5mm 厚。1.3 电表箱、分户箱的进出线管为暗埋时，不准厂家预留孔。因为现场上的进出管是不确定的，必须在现场上开孔（电表箱、分户箱的进出线为线槽明敷时，在上下预留方孔）。1.4 三箱到货后要检查以下方面:a) 钢板厚度 1.5mm。b) 箱体油漆无脱落, 周边平整无损伤。c) 箱内各种元器件应安装牢固、导线排列整齐、压按牢固，并有产品合格证。d) 开关等元器件的型号、品牌、容量等符合要求。第二节：主要机具第 1 页 共 6 页开孔钻、冲击钻、手锤、电工工具、水平尺、钢卷尺、扳手、吊线锤、塞尺第三节：作业条件3.1 随土建结构预留好暗装配电箱的安装位置。3.2 安装分户箱体时，抹灰完成至少在疤打完，安装芯子时墙面装修全部完成。门窗工程全部完成。3.3 安装电表箱时强电井内由装修全部完成，门锁全完交付使用。3.4 配电柜安装时土建装修全完，否则装好就抹不到灰，刷不到油漆了。四、工艺流程基础及及支架的制作→分户箱体的安装→配电箱安装→电表箱安装→分户箱内元器件安装→接线安装→试验调整→送电试运行五、操作工艺5.１基础及支架的制作1.落地柜采用型钢 10#槽钢基础，制作型钢基础时要根据现场实际情况测量下料，下料严禁气割，开孔要用台钻或手电钻，严禁气割，基础型钢支架要四角平整，这样才能保证落地柜的平稳，并且开孔的位置要根据箱柜安装孔确定。2.支架要刷防锈漆，刷银粉漆。5.2 分户箱体的安装待土建砌砖工程中把分户箱体的洞口留出后，且土建打了灰疤或者抹了灰后方可进行箱体的安装，安装箱体时要注意保持箱体口能够与抹灰层平。第 2 页 共 6 页要用水平尺、水平管确定箱体的平直、垂直度和标高尺寸，ＰＶＣ管进入箱体内要现场开孔，加杯梳，严禁气割开孔。钢管进箱要加锁紧螺母。 5.3 配电箱安装采用暗配管、暗分线盒方式。暗埋管、暗分线盒外面紧帖箱体处用开孔器现场开孔，严禁气割。暗分线盒要加白色盖板引出金属软管进箱体。不准导线直接进入箱体内，不采用明配管进箱方式。5.4 电表箱的安装电表箱到各分户箱均采用暗配管及暗埋分线...
