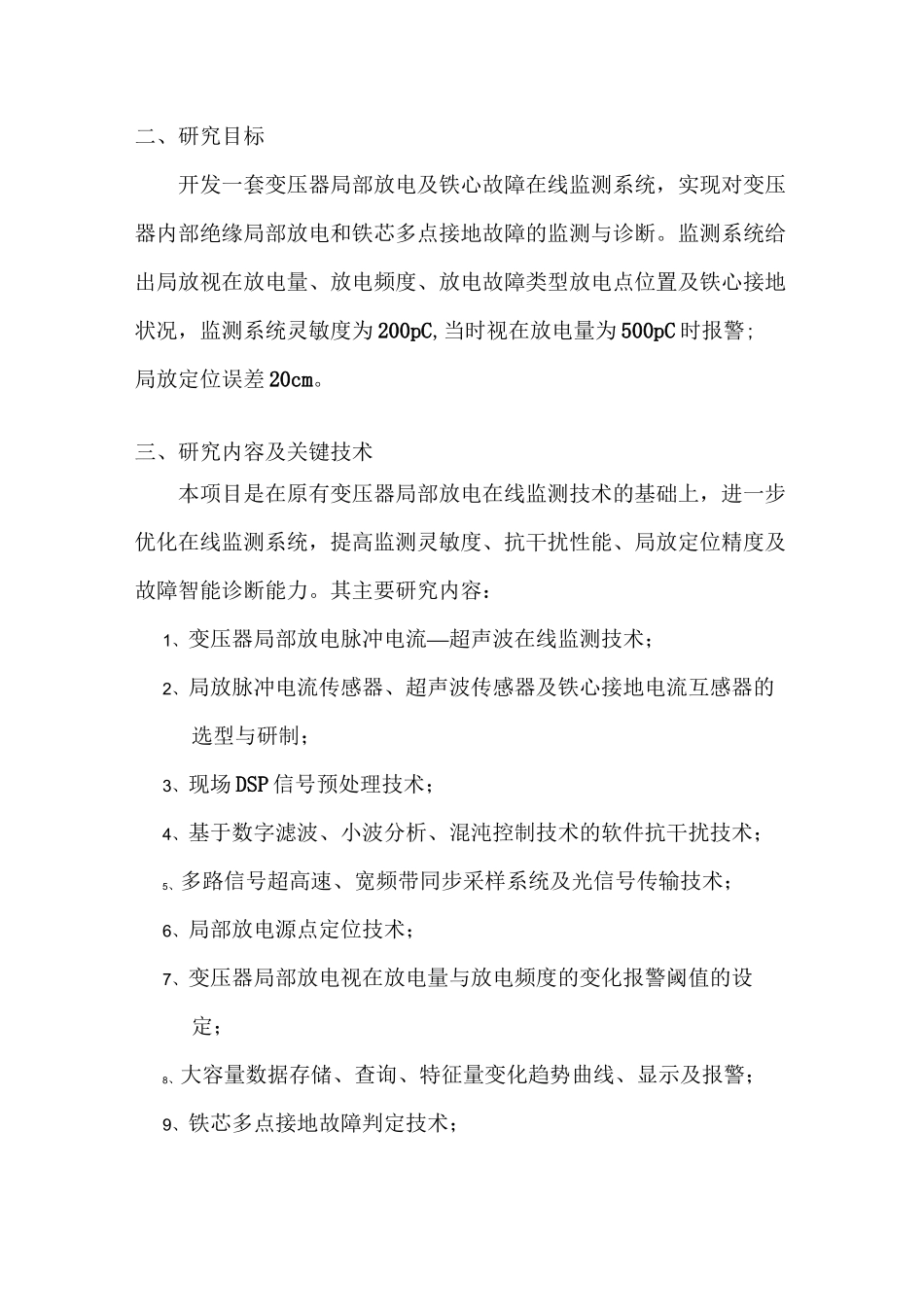

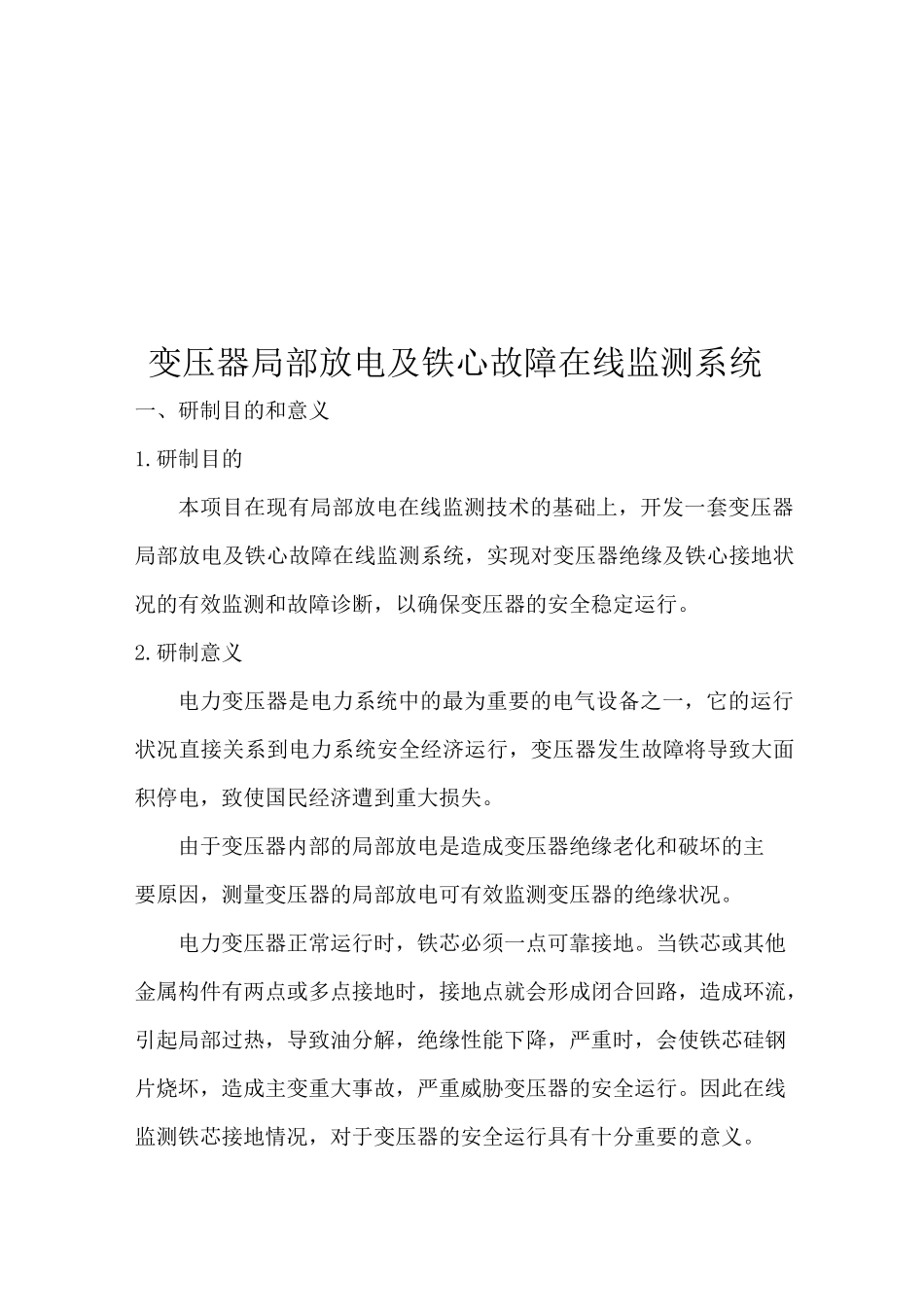

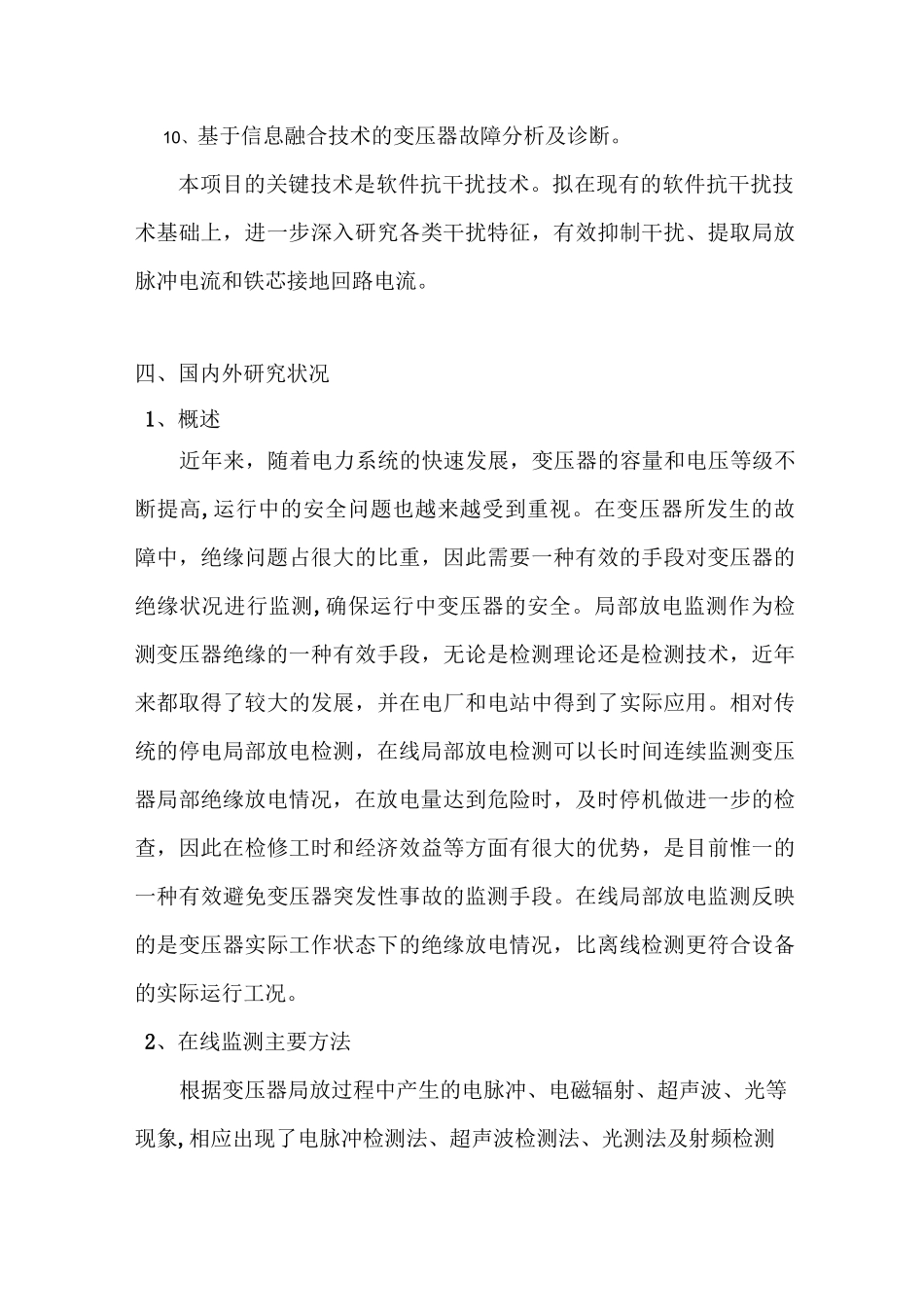

变压器局部放电及铁心故障在线监测系统一、研制目的和意义1.研制目的本项目在现有局部放电在线监测技术的基础上,开发一套变压器局部放电及铁心故障在线监测系统,实现对变压器绝缘及铁心接地状况的有效监测和故障诊断,以确保变压器的安全稳定运行。2.研制意义电力变压器是电力系统中的最为重要的电气设备之一,它的运行状况直接关系到电力系统安全经济运行,变压器发生故障将导致大面积停电,致使国民经济遭到重大损失。由于变压器内部的局部放电是造成变压器绝缘老化和破坏的主要原因,测量变压器的局部放电可有效监测变压器的绝缘状况。电力变压器正常运行时,铁芯必须一点可靠接地。当铁芯或其他金属构件有两点或多点接地时,接地点就会形成闭合回路,造成环流,引起局部过热,导致油分解,绝缘性能下降,严重时,会使铁芯硅钢片烧坏,造成主变重大事故,严重威胁变压器的安全运行。因此在线监测铁芯接地情况,对于变压器的安全运行具有十分重要的意义。二、研究目标开发一套变压器局部放电及铁心故障在线监测系统,实现对变压器内部绝缘局部放电和铁芯多点接地故障的监测与诊断。监测系统给出局放视在放电量、放电频度、放电故障类型放电点位置及铁心接地状况,监测系统灵敏度为 200pC,当时视在放电量为 500pC 时报警;局放定位误差 20cm。三、研究内容及关键技术本项目是在原有变压器局部放电在线监测技术的基础上,进一步优化在线监测系统,提高监测灵敏度、抗干扰性能、局放定位精度及故障智能诊断能力。其主要研究内容:1、变压器局部放电脉冲电流—超声波在线监测技术;2、局放脉冲电流传感器、超声波传感器及铁心接地电流互感器的选型与研制;3、现场 DSP 信号预处理技术;4、基于数字滤波、小波分析、混沌控制技术的软件抗干扰技术;5、多路信号超高速、宽频带同步采样系统及光信号传输技术;6、局部放电源点定位技术;7、变压器局部放电视在放电量与放电频度的变化报警阈值的设定;8、大容量数据存储、查询、特征量变化趋势曲线、显示及报警;9、铁芯多点接地故障判定技术;10、基于信息融合技术的变压器故障分析及诊断。本项目的关键技术是软件抗干扰技术。拟在现有的软件抗干扰技术基础上,进一步深入研究各类干扰特征,有效抑制干扰、提取局放脉冲电流和铁芯接地回路电流。四、国内外研究状况1、概述近年来,随着电力系统的快速发展,变压器的容量和电压等级不断提高,运行中的安全问题也越来越受到重视。在变压器所发生的故...
