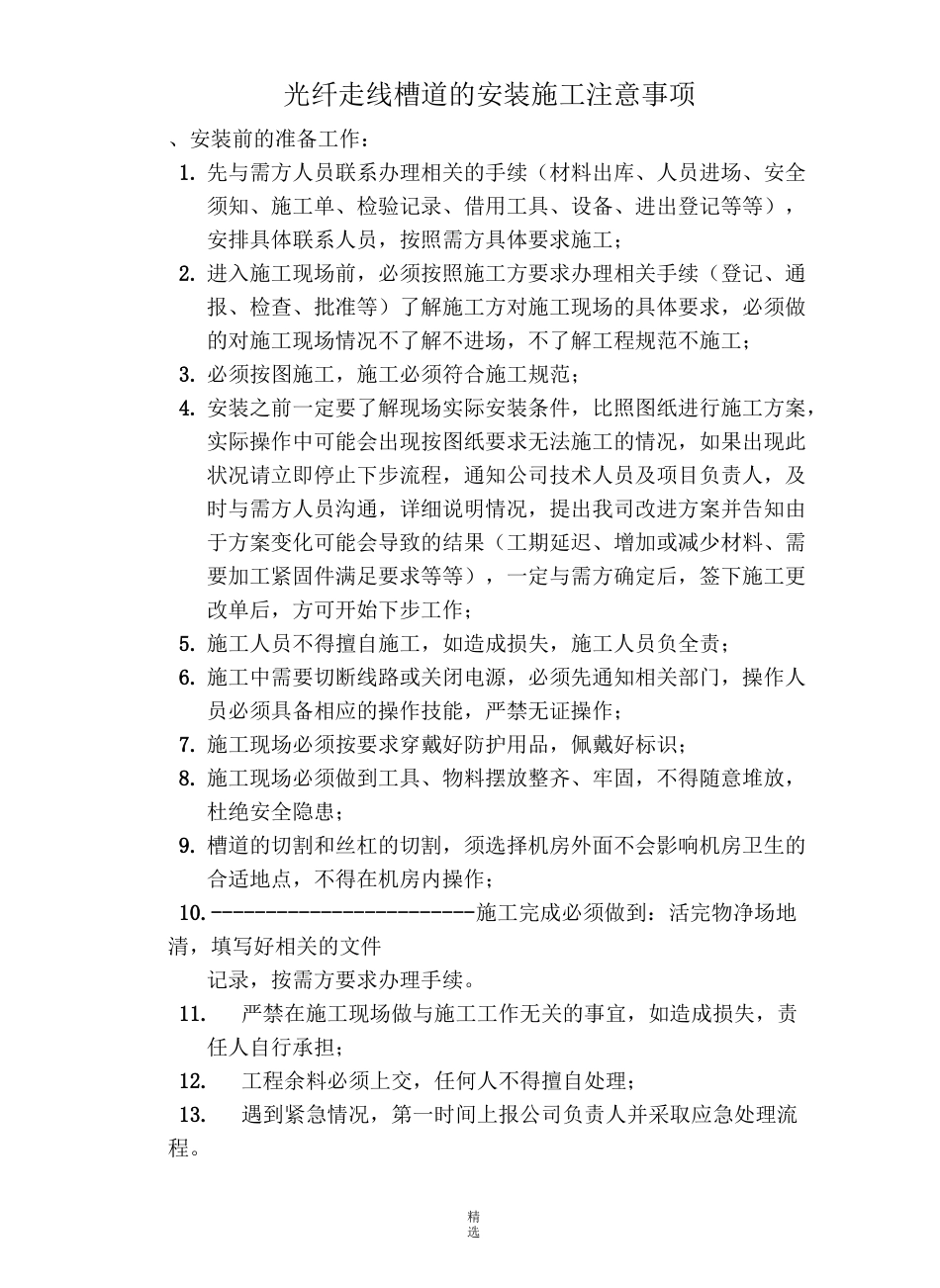

精选SP 光纤走线槽道施工安装手mi册精选光纤走线槽道的安装施工注意事项、安装前的准备工作:1. 先与需方人员联系办理相关的手续(材料出库、人员进场、安全须知、施工单、检验记录、借用工具、设备、进出登记等等),安排具体联系人员,按照需方具体要求施工;2. 进入施工现场前,必须按照施工方要求办理相关手续(登记、通报、检查、批准等)了解施工方对施工现场的具体要求,必须做的对施工现场情况不了解不进场,不了解工程规范不施工;3. 必须按图施工,施工必须符合施工规范;4. 安装之前一定要了解现场实际安装条件,比照图纸进行施工方案,实际操作中可能会出现按图纸要求无法施工的情况,如果出现此状况请立即停止下步流程,通知公司技术人员及项目负责人,及时与需方人员沟通,详细说明情况,提出我司改进方案并告知由于方案变化可能会导致的结果(工期延迟、增加或减少材料、需要加工紧固件满足要求等等),一定与需方确定后,签下施工更改单后,方可开始下步工作;5. 施工人员不得擅自施工,如造成损失,施工人员负全责;6. 施工中需要切断线路或关闭电源,必须先通知相关部门,操作人员必须具备相应的操作技能,严禁无证操作;7. 施工现场必须按要求穿戴好防护用品,佩戴好标识;8. 施工现场必须做到工具、物料摆放整齐、牢固,不得随意堆放,杜绝安全隐患;9. 槽道的切割和丝杠的切割,须选择机房外面不会影响机房卫生的合适地点,不得在机房内操作;10.------------------------施工完成必须做到:活完物净场地清,填写好相关的文件记录,按需方要求办理手续。11.严禁在施工现场做与施工工作无关的事宜,如造成损失,责任人自行承担;12.工程余料必须上交,任何人不得擅自处理;13.遇到紧急情况,第一时间上报公司负责人并采取应急处理流程。精选二、光纤槽道和走线架的连接安装:(详见图 1、图 2、图 3)1. 根据走线架的型材形式选择光纤槽道支撑架角铁与走线架边梁的连接方式,铝合金走线架槽内配腰型螺母,多孔 U 型钢则直接用螺栓螺母固定在走线架的边梁上;根据槽道的型号尺寸选择使用 300 支撑件或 230 支撑件;2. 根据施工图,先确定设备上方光纤走线槽道的安装位置(须综合考虑出线口和机柜的相对位置),并由此确定支撑件的安装位置,进而确定丝杠的长度并切割丝杠(M16);间距为每 1.2-1.5 米安装一个支撑件;3. 走线架连接件固定在走线架上,用 M16 丝杠连接一字形支撑件;可通过调节螺母调...
