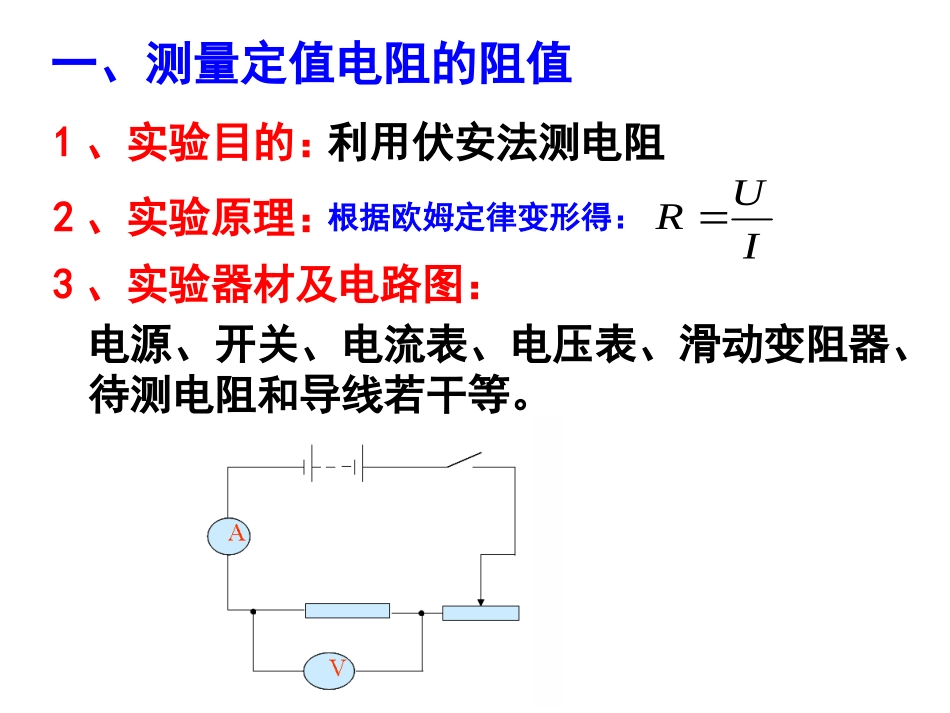

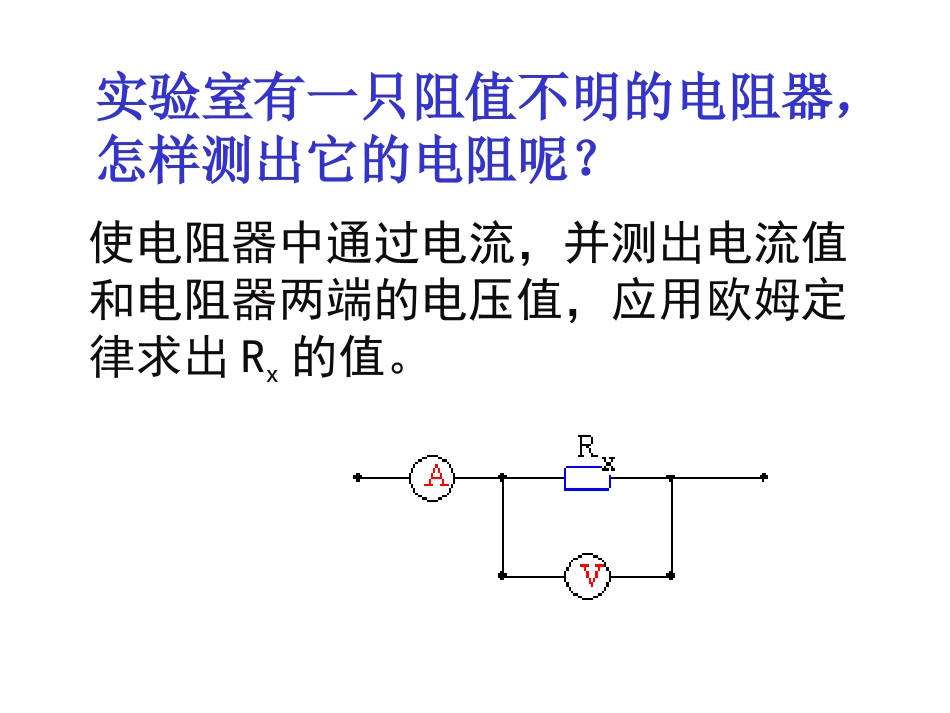

欧姆定律应用实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？使电阻器中通过电流，并测出电流值和电阻器两端的电压值，应用欧姆定律求出Rx的值。一、测量定值电阻的阻值1、实验目的：利用伏安法测电阻2、实验原理：IUR3、实验器材及电路图：电源、开关、电流表、电压表、滑动变阻器、待测电阻和导线若干等。根据欧姆定律变形得：你会连接实物电路图吗？4、滑动变阻器作用是：(1)、保护电路，(2)、改变被测电阻两端的电压和通过的电流。5、实验步骤：(1)、按电路图连接电路。注意：开关要处于断开状态，闭合开关前要将滑片移至阻值最大位置，选择合适的量程，正、负接线柱要接正确。(2)、检查电路无误后，闭合开关，调节滑动变阻器滑片，改变被测电阻两端的电压和通过电流，测三组数据，分别填入表格中。（目的是：多次测量求平均值，减小误差）（3）、实验数据记录（4）、根据记录的三组数据，分别求出三组对应的电阻值，根据得出待测电阻的阻值。3321RRRR1230.10.20.310101000.511.522.533.544.555.566.577.5800.10.20.30.40.50.60.70.80.911.11.21.3I/AU/V用描点法作定值电阻的U-I图像，是一条直线吗？为什么？因为当电阻不变时,电流与电压成正比。(了解)在伏安法测电阻的实验中，随着电压、电流的增大，电阻温度也要升高，电阻值应不断变大，但电阻值随温度变化较小，因此可以取平均值作为该电阻的阻值。二、测量小灯泡的电阻思考：测小灯泡电阻时，在不同电压下测得的电阻值相同吗？为什么？00.511.522.5300.10.20.30.40.50.60.70.80.911.11.21.3I/AU/V用描点法作小灯泡的U-I图像，会不会也是一条直线呢？为什么？不是，因为灯丝的电阻随温度的升高而增大，电流与电压不成正比。(掌握)测小灯泡电阻值时，灯丝电阻随温度升高而增大，不同电压下其阻值相差较大,每次测得的数值是灯丝在不同温度下的电阻值,所以不能取平均值。IUR右断开例:在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。（1）该实验的原理是＿＿＿＿＿＿＿＿＿。（2）连接电路时，应将开关＿＿＿；闭合开关前，滑动变阻器的滑片应滑到最＿＿＿端（填“左”或“右”）。（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于____________断路造成的。电阻丝R处（5）小明为在全班首先获得测量结果而高兴，准备整理实验器材结束实验。你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议：_________________________________________；建议的目的是：________________________________。01103V15250+3150.600.22A30.410+0.63（4）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如下图所示，则电压表的读数是V，电流表的读数是_______A，则被测电阻Rx的阻值是Ω。1.80.247.5应改变R两端电压测三组以上数据多次测量取平均值减小误差习题：“”在测定小灯泡正常发光时的电阻实验中，器材如下：其中电源电压为6V、灯泡上标有“3.8V、0.4A”,滑动变阻器上标“有20Ω1.5A”字样。（1）按照电路图，将实物电路连接完整（2）甲同学连接好最后一根导线，灯泡立即发出明亮耀眼的光。请你找出实验中两个操作不当之处①___________________②_______________________（3）乙同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是()A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光（4）从表中计算出三次小灯泡的阻值不相等，其原因是______________________。连接电路时开关未断开没有将滑片P放在阻值最大处c灯丝电阻与温度有关四、欧姆定律应用第四课时（伏安法测电阻）变式一：“伏安法”测电阻的实验中，若电压表损坏，在不添加任何器材的情况下，如何测量未知电阻的阻值？1、电路图：2、步骤：（1）断开开关，按电路图连接电路，调节滑动变阻器的滑片使滑动变阻器接入电路中的阻值为最大值R0；（2）闭合开关，读出电流表的示数为I1;（3）断开开关，调节滑动变阻器的滑片使滑动变阻器接入电路中的电...
