桥梁工程施工技术课件VIP免费

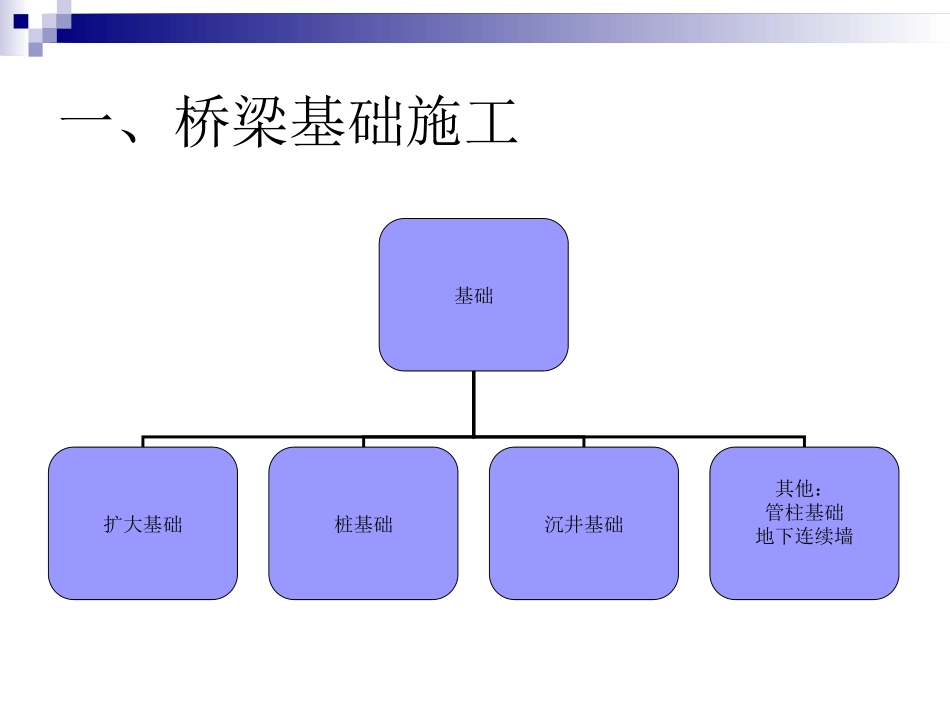

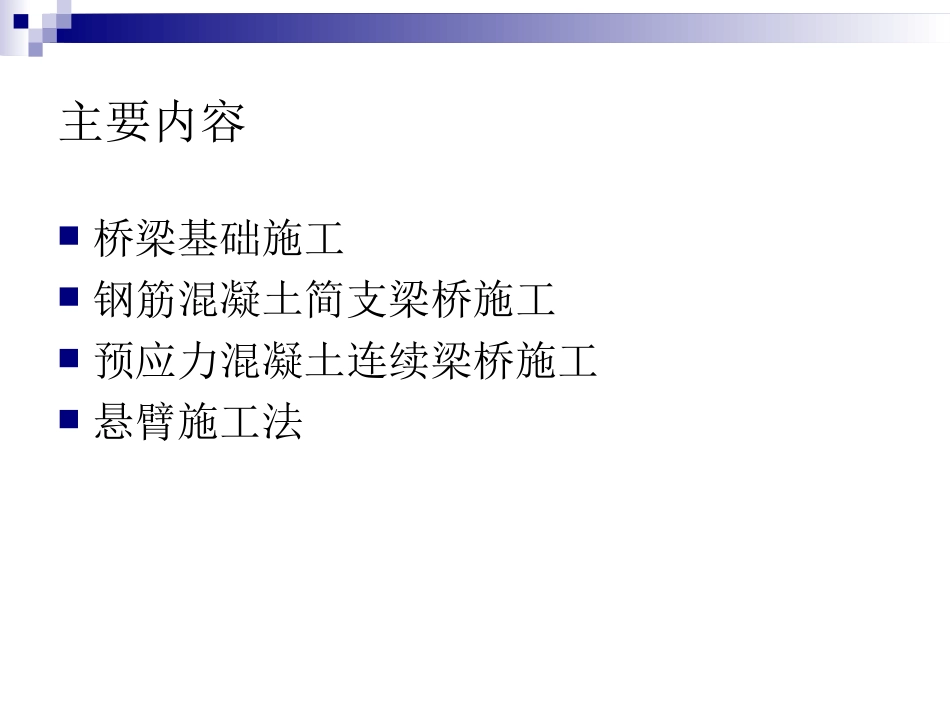

桥梁工程施工技术主要内容桥梁基础施工钢筋混凝土简支梁桥施工预应力混凝土连续梁桥施工悬臂施工法一、桥梁基础施工基础扩大基础桩基础沉井基础其他：管柱基础地下连续墙扩大基础机械开挖基坑浇注人工开挖浇注土石围堰开挖基坑浇注板桩围堰开挖基坑浇注桩基础沉入桩灌注桩锤击法振动法静力压桩辅助沉桩人工挖孔机械成孔沉管灌注射水法植桩法钻机成孔冲抓锥成孔旋转锥成孔正循环反循环钻孔灌注桩施工施工工序准备工作（施工放样，设备准备，埋设护筒，制备泥浆）—成孔（泥浆固壁）—吊放钢筋笼—清孔—水下混凝土浇注（导管法）—养护—开挖基坑凿桩头钻孔灌注桩施工钻孔钻孔方法：冲抓锥钻孔；多头钻钻孔；冲击钻钻孔泥浆固壁：泥浆作用：固壁；清渣；降温固壁原理：形成泥皮；平衡动水压力（形成反渗透压力）正循环钻进：泥浆通过钻杆钻头到达孔底，携带钻渣返回地面。特点是：操作方便，工艺成熟，孔径大时，排渣能力弱。正循环钻孔灌注桩施工反循环钻进：泥浆从孔口流入孔内，从钻头吸进通过钻杆携带钻渣返回地面。特点：泥浆上方速度快（可达2~3m/s）排渣能力强。混凝土配合比要求：混凝土强度等级不低于C15；塌落度18~20cm；水泥强度等级不低于42.5；水泥用量不低于350Kg/m3；砂率宜为40%~47%；宜掺减水剂、粉煤灰。反循环钻孔灌注桩施工常见事故处理1.塌孔用砂或小砾石夹粘土回填至塌孔位置以上或孔口，静置一段时间，埋深护筒，加大泥浆容重，加快钻进速度。2.孔身偏斜、弯曲反复扫孔。严重回填粘土至偏斜处，待沉淀密实后重新钻孔3.扩孔、缩孔扩孔：钻机摆动造成，及时补焊钻机。缩孔：钻机磨损或地层中有遇水膨胀的土，采用失水率低的优质泥浆。4.孔漏浆护筒周围夯实，加大护筒埋置深度；加大泥浆稠度；加入粘土或片石碎卵石土；降低钻孔速度。5.卡钻轻提，用小冲击锥用冲吸的方法将钻锥周围钻渣松动再提出钻头。6.缩径桩钻孔灌注桩施工导管法浇注水下混凝土浇注前测沉渣，超值再次清孔。导管埋入混凝土内0.8~1.0m；正循环灌注桩施工沉管复打桩导管法浇注水下混凝土沉井加管柱（钻孔桩）基础施工方法：沉井（钢沉井）内设管柱，沉井下沉到覆盖层一定深度，管柱下沉到岩面后，管柱内钻孔至设计深度，浇注混凝土，沉井内浇注封底封顶混凝土。（南京长江大桥3#墩，广东洛溪大桥主桥墩，日本横滨湾大桥）特点：钢沉井能减少管柱穿过的覆盖层深度，兼作管柱导向架，沉井亦是浇注封底封顶混凝土以及承台混凝土的围堰，同时沉井也是永久结构的一部分，可增加桥墩基础刚度。南京长江大桥3#墩基础双壁钢围堰加钻孔灌注桩施工方法：双壁钢围堰通过吸泥下沉，穿过覆盖层下沉至岩面，钢围堰内设钢护筒，浇筑封底混凝土，在钢护筒内钻孔浇注钻孔桩混凝土，将钢围堰内水抽干浇筑承台。多余的钢围堰可拆除回收。（江西九江大桥，武汉黄石长江大桥，铜陵长江大桥）二、钢筋混凝土简支梁桥施工施工方法：现浇；预制装配现浇施工施工预拱度：在支架上浇注简支梁上部结构时，在施工和卸架后，上部构造产生一定的下沉和一定的挠度。（1）上部恒载和静活载一半所产生的挠度（恒载和静活载产生的挠度不超过跨径的1/1600时不考虑）。（2）支架在荷载作用下的弹性压缩。（3）支架在荷载作用下的非弹性变形。（4）支架基底在荷载作用下的非弹性沉陷。（5）由混凝土收缩和温度变化引起的挠度。二、钢筋混凝土简支梁桥施工支架构造形式a支柱式b梁式c梁柱式二、钢筋混凝土简支梁桥施工预制装配预制装配陆地架梁浮运架梁高空架梁移动式支架架梁摆动式支架架梁自行式吊机架梁跨墩或墩侧龙门架架梁联合架桥机双导梁穿行式自行式吊车桥上扒杆纵向钓鱼二、钢筋混凝土简支梁桥施工预制装配移动式支架架设法12345678910摆动式支架架设法1234二、钢筋混凝土简支梁桥施工预制装配自行式吊机架梁a一台吊机架梁b吊机和绞车配合架梁1234龙门架架梁a跨墩龙门架b墩侧高低脚龙门架1234二、钢筋混凝土简支梁桥施工预制装配架桥机架桥三、预应力混凝土连续梁桥施工预应力混凝土连续梁桥在施工中常常会出现体系转换。施工方法的选择必须符合设计的要求。施工方法预应力混凝土连续...
