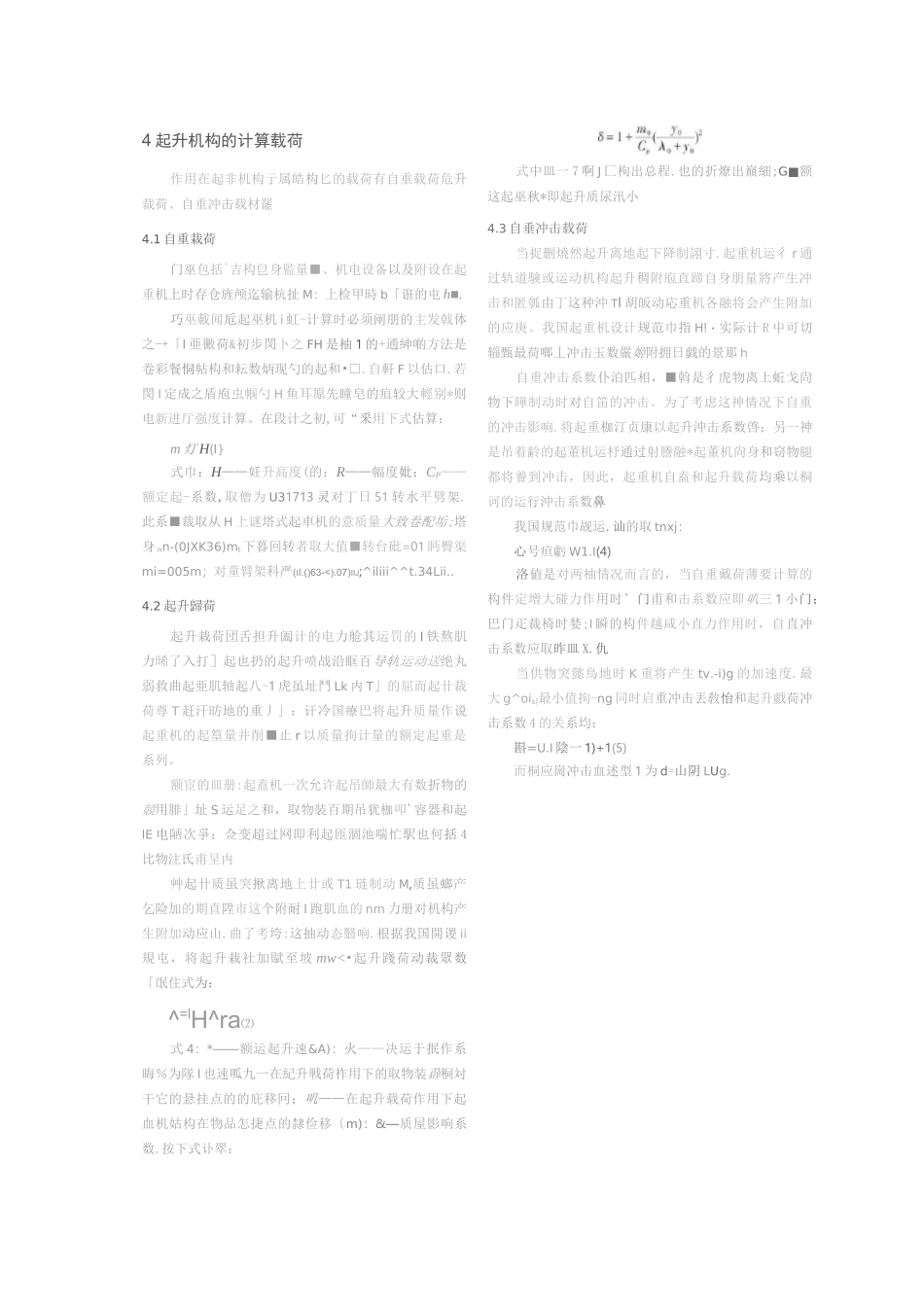

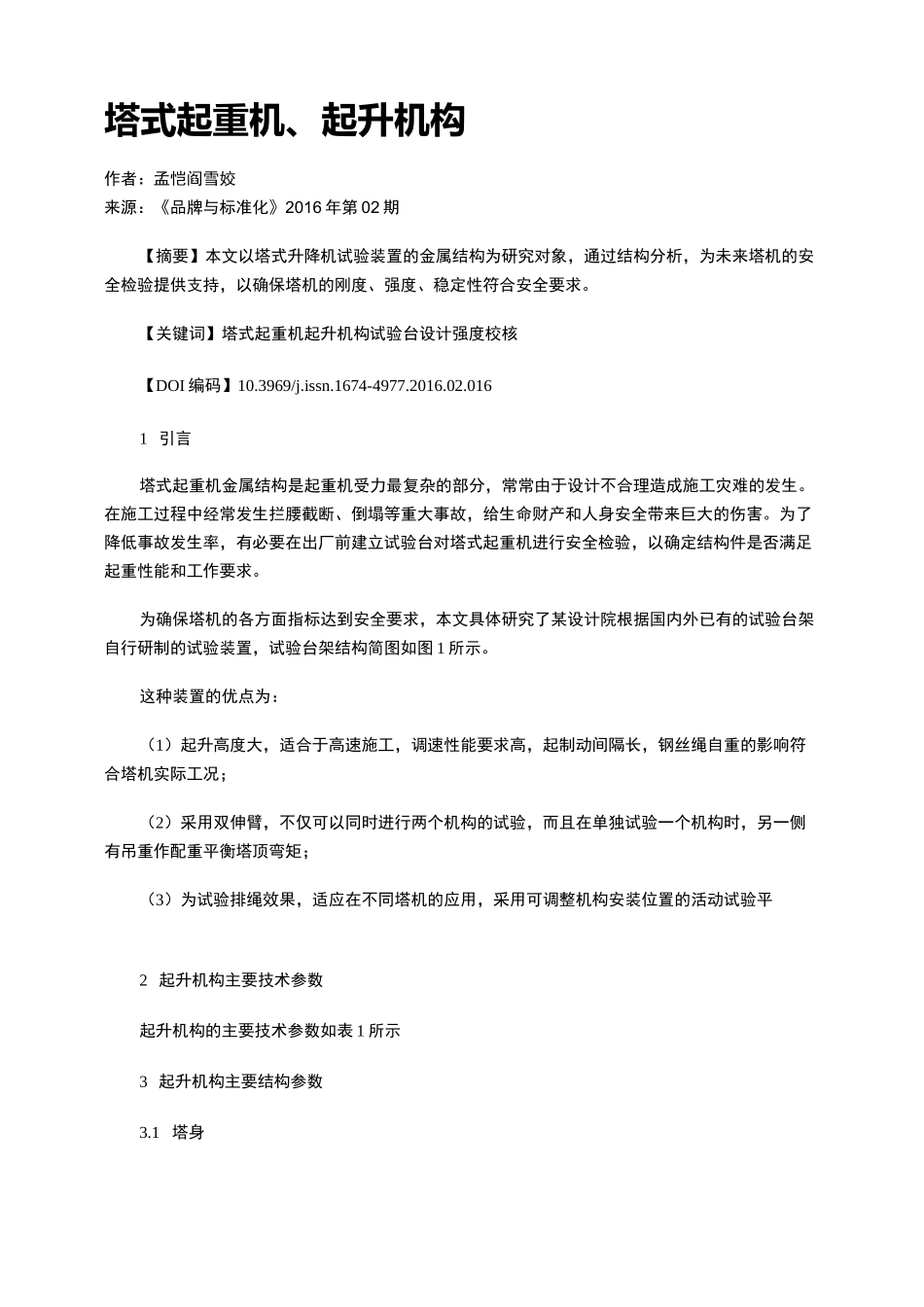

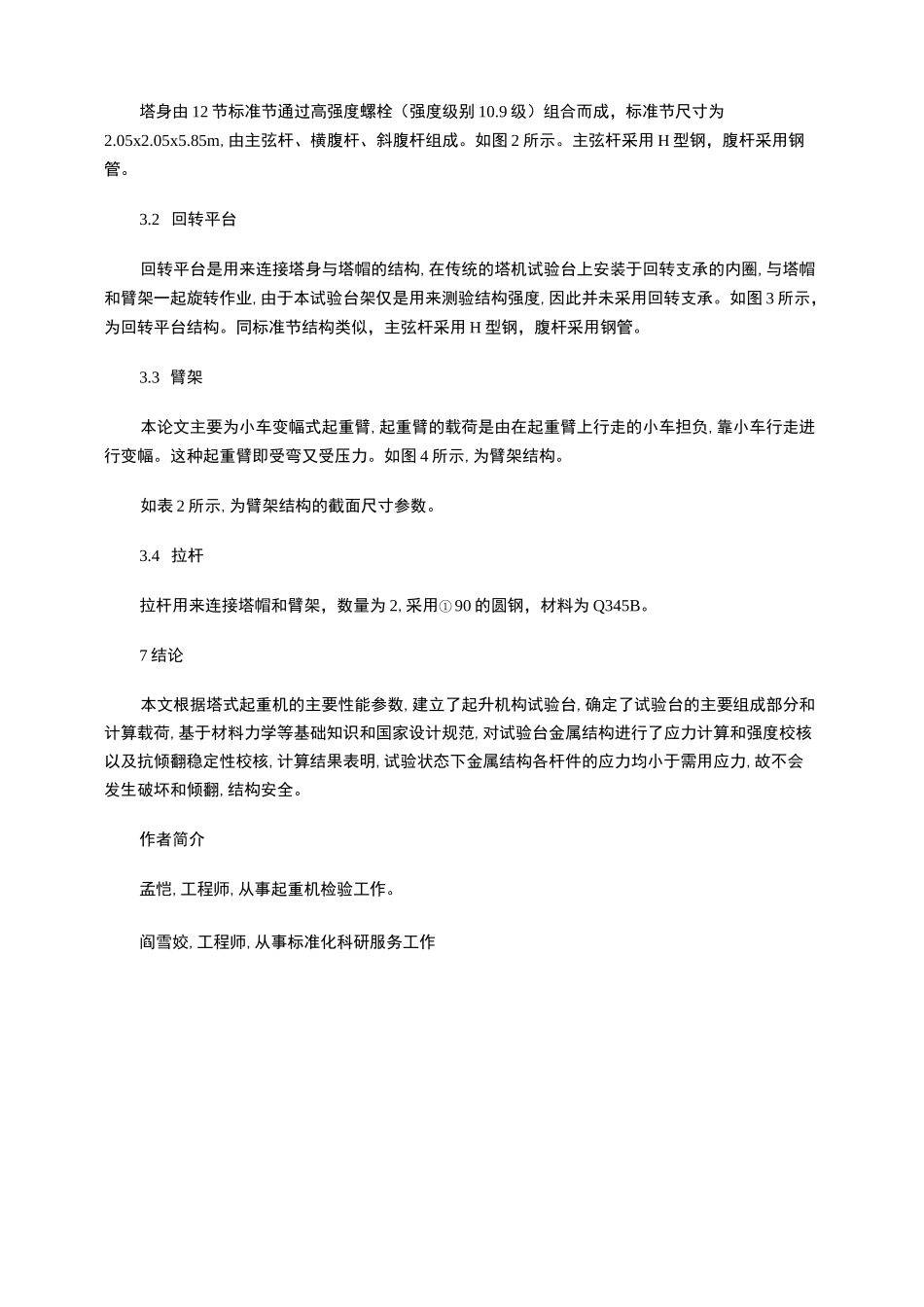

塔式起重机、起升机构作者：孟恺阎雪姣来源：《品牌与标准化》2016 年第 02 期【摘要】本文以塔式升降机试验装置的金属结构为研究对象，通过结构分析，为未来塔机的安全检验提供支持，以确保塔机的刚度、强度、稳定性符合安全要求。【关键词】塔式起重机起升机构试验台设计强度校核【DOI 编码】10.3969/j.issn.1674-4977.2016.02.0161 引言塔式起重机金属结构是起重机受力最复杂的部分，常常由于设计不合理造成施工灾难的发生。在施工过程中经常发生拦腰截断、倒塌等重大事故，给生命财产和人身安全带来巨大的伤害。为了降低事故发生率，有必要在出厂前建立试验台对塔式起重机进行安全检验，以确定结构件是否满足起重性能和工作要求。为确保塔机的各方面指标达到安全要求，本文具体研究了某设计院根据国内外已有的试验台架自行研制的试验装置，试验台架结构简图如图 1 所示。这种装置的优点为：（1）起升高度大，适合于高速施工，调速性能要求高，起制动间隔长，钢丝绳自重的影响符合塔机实际工况；（2）采用双伸臂，不仅可以同时进行两个机构的试验，而且在单独试验一个机构时，另一侧有吊重作配重平衡塔顶弯矩；（3）为试验排绳效果，适应在不同塔机的应用，采用可调整机构安装位置的活动试验平2 起升机构主要技术参数起升机构的主要技术参数如表 1 所示3 起升机构主要结构参数3.1 塔身塔身由 12 节标准节通过高强度螺栓（强度级别 10.9 级）组合而成，标准节尺寸为2.05x2.05x5.85m,由主弦杆、横腹杆、斜腹杆组成。如图 2 所示。主弦杆采用 H 型钢，腹杆采用钢管。3.2 回转平台回转平台是用来连接塔身与塔帽的结构,在传统的塔机试验台上安装于回转支承的内圈,与塔帽和臂架一起旋转作业,由于本试验台架仅是用来测验结构强度,因此并未采用回转支承。如图 3 所示，为回转平台结构。同标准节结构类似，主弦杆采用 H 型钢，腹杆采用钢管。3.3 臂架本论文主要为小车变幅式起重臂,起重臂的载荷是由在起重臂上行走的小车担负,靠小车行走进行变幅。这种起重臂即受弯又受压力。如图 4 所示,为臂架结构。如表 2 所示,为臂架结构的截面尺寸参数。3.4 拉杆拉杆用来连接塔帽和臂架，数量为 2,采用① 90 的圆钢，材料为 Q345B。7 结论本文根据塔式起重机的主要性能参数,建立了起升机构试验台,确定了试验台的主要组成部分和计算载荷,基于材料力学等基础知识和国家设计规范,对试验台金属结构进行了应力计算和强度校核以及抗倾...
