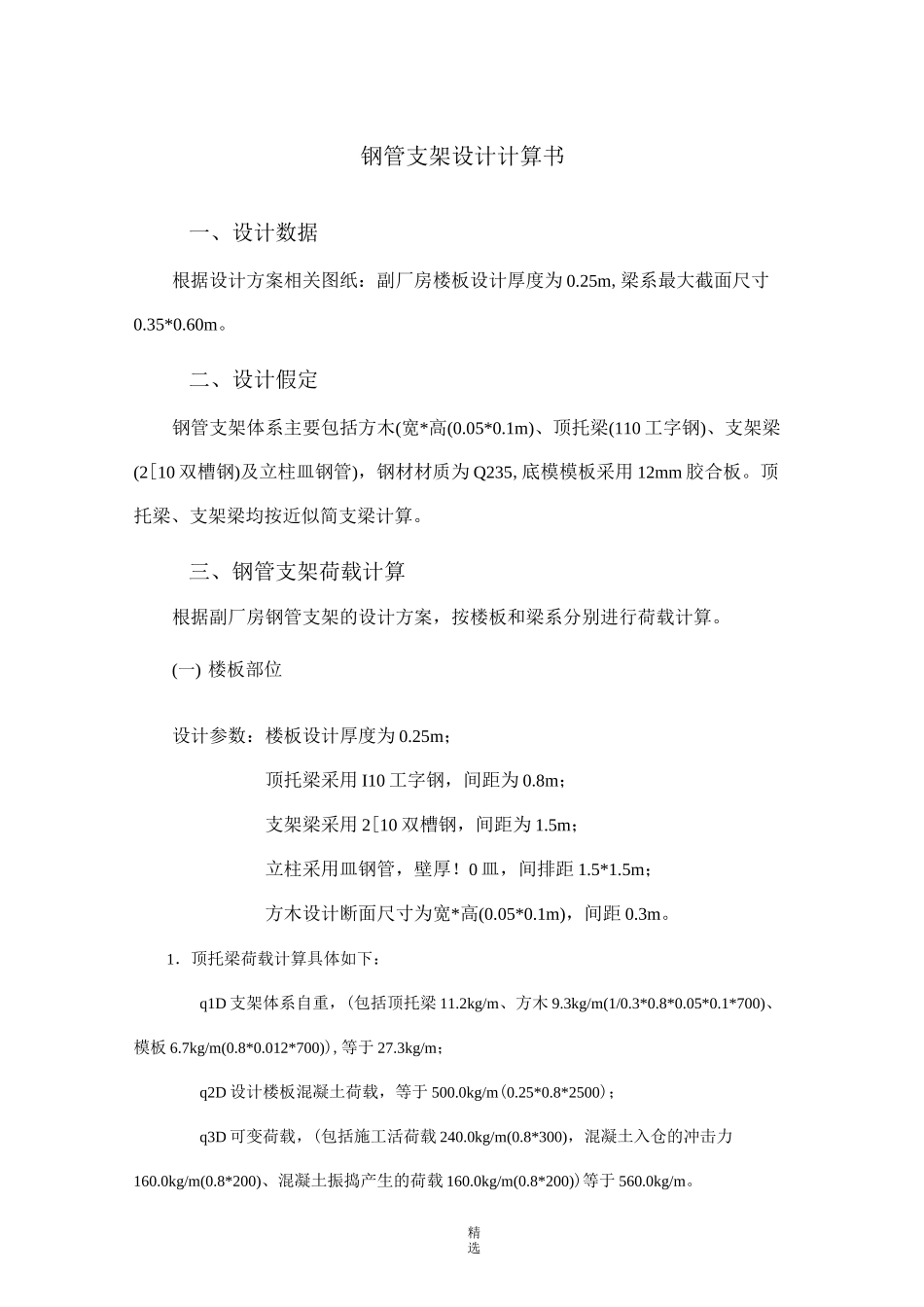

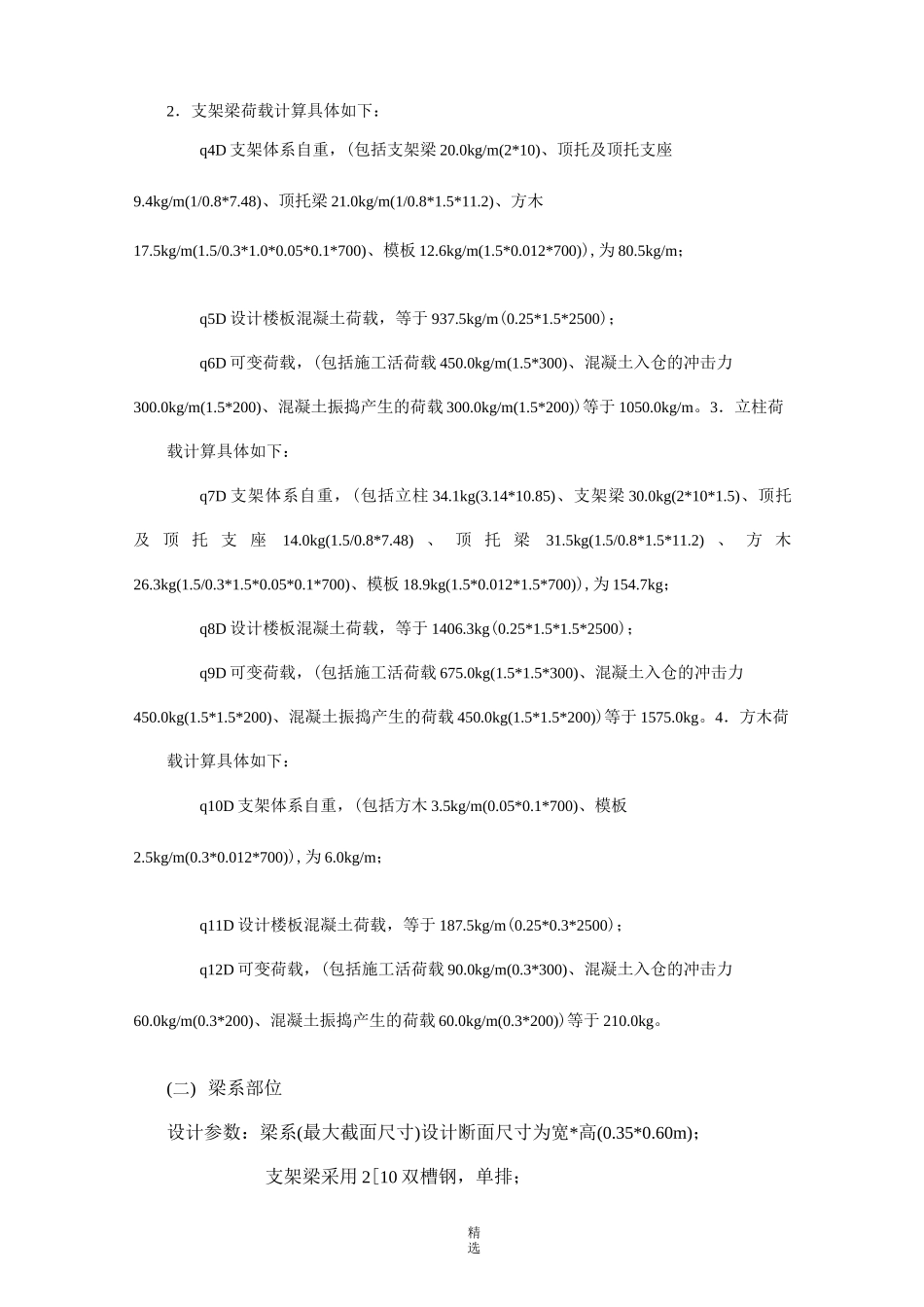

精选钢管支架设计计算书一、设计数据根据设计方案相关图纸：副厂房楼板设计厚度为 0.25m,梁系最大截面尺寸0.35*0.60m。二、设计假定钢管支架体系主要包括方木(宽*高(0.05*0.1m)、顶托梁(110 工字钢)、支架梁(2[10 双槽钢)及立柱皿钢管)，钢材材质为 Q235,底模模板采用 12mm 胶合板。顶托梁、支架梁均按近似简支梁计算。三、钢管支架荷载计算根据副厂房钢管支架的设计方案，按楼板和梁系分别进行荷载计算。(一) 楼板部位设计参数：楼板设计厚度为 0.25m；顶托梁采用 I10 工字钢，间距为 0.8m；支架梁采用 2[10 双槽钢，间距为 1.5m；立柱采用皿钢管，壁厚！0 皿，间排距 1.5*1.5m；方木设计断面尺寸为宽*高(0.05*0.1m)，间距 0.3m。1．顶托梁荷载计算具体如下：q1D 支架体系自重，(包括顶托梁 11.2kg/m、方木 9.3kg/m(1/0.3*0.8*0.05*0.1*700)、模板 6.7kg/m(0.8*0.012*700)),等于 27.3kg/m；q2D 设计楼板混凝土荷载，等于 500.0kg/m(0.25*0.8*2500)；q3D 可变荷载，(包括施工活荷载 240.0kg/m(0.8*300)，混凝土入仓的冲击力160.0kg/m(0.8*200)、混凝土振捣产生的荷载 160.0kg/m(0.8*200))等于 560.0kg/m。精选2．支架梁荷载计算具体如下：q4D 支架体系自重，(包括支架梁 20.0kg/m(2*10)、顶托及顶托支座9.4kg/m(1/0.8*7.48)、顶托梁 21.0kg/m(1/0.8*1.5*11.2)、方木17.5kg/m(1.5/0.3*1.0*0.05*0.1*700)、模板 12.6kg/m(1.5*0.012*700)),为 80.5kg/m；q5D 设计楼板混凝土荷载，等于 937.5kg/m(0.25*1.5*2500)；q6D 可变荷载，(包括施工活荷载 450.0kg/m(1.5*300)、混凝土入仓的冲击力300.0kg/m(1.5*200)、混凝土振捣产生的荷载 300.0kg/m(1.5*200))等于 1050.0kg/m。3．立柱荷载计算具体如下：q7D 支架体系自重，(包括立柱 34.1kg(3.14*10.85)、支架梁 30.0kg(2*10*1.5)、顶托及 顶 托 支 座14.0kg(1.5/0.8*7.48) 、 顶 托 梁31.5kg(1.5/0.8*1.5*11.2) 、 方 木26.3kg(1.5/0.3*1.5*0.05*0.1*700)、模板 18.9kg(1.5*0.012*1.5*700)),为 154.7kg；q8D 设计楼板混凝土荷载，等于 1406.3kg(0.25*1.5*1.5*2500)；q9D 可变荷载，(包括施工活荷载 675.0kg(1.5*1.5*300)、混凝土入仓的冲击力450.0kg(1.5*1.5*200)、混凝土振捣产生的荷载 450.0kg(1.5*1.5*200))等于 1575.0kg。4．方木荷载计算具体如下：q10D 支架体系自重，(包括方木 3.5kg/m(0.05*0.1*700)、模板2.5kg/m(0.3*0.012*700)),...
