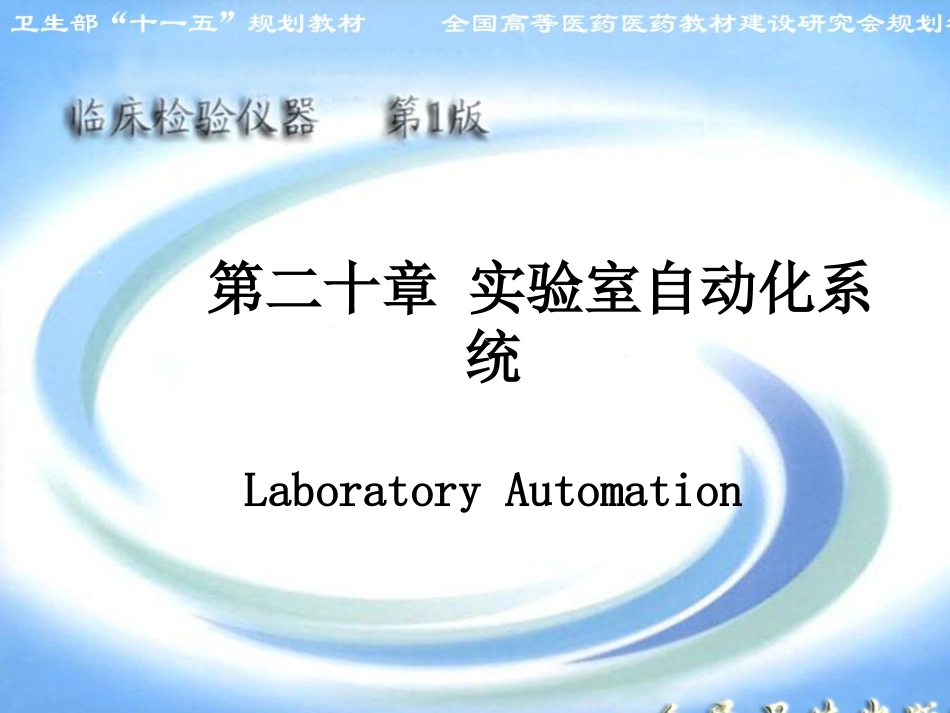

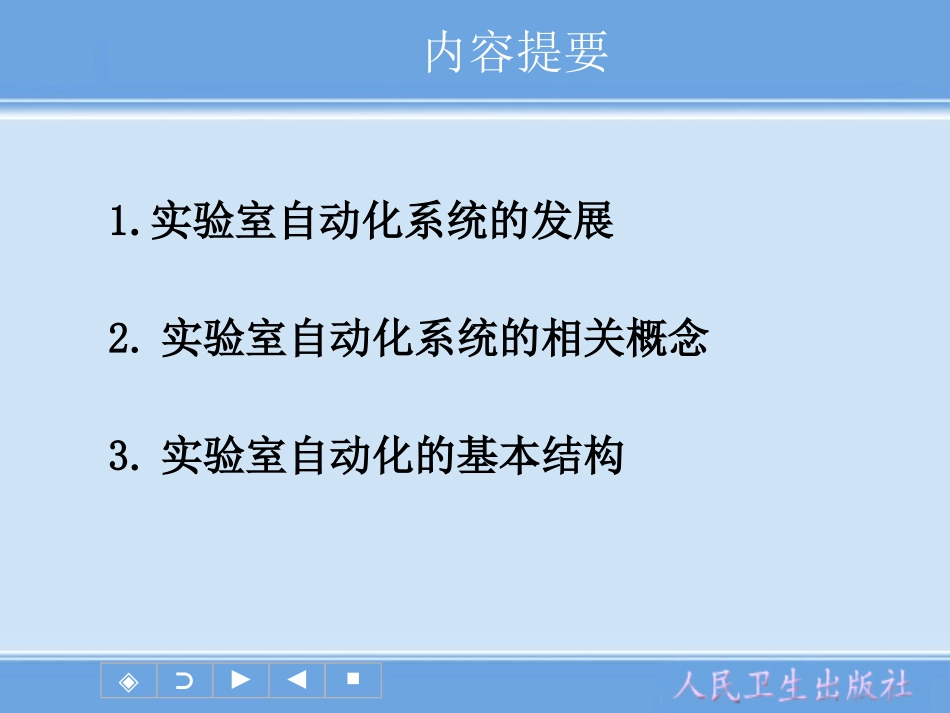

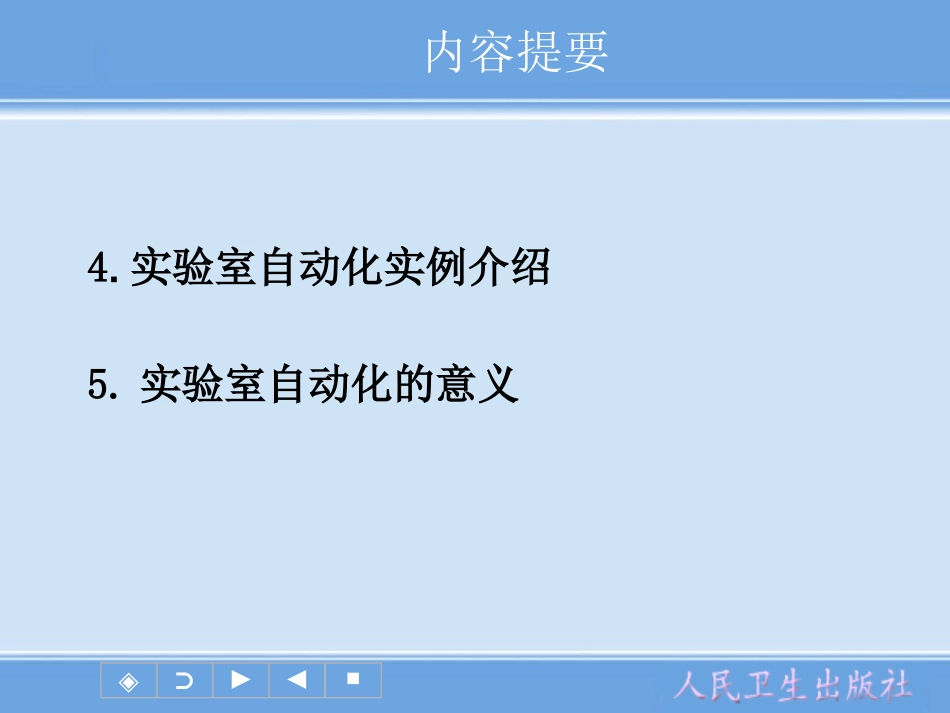

第二十章实验室自动化系统LaboratoryAutomation第二十章实验室自动化系统LaboratoryAutomation◄■⊃►◈内容提要1.实验室自动化系统的发展2.实验室自动化系统的相关概念3.实验室自动化的基本结构◄■⊃►◈内容提要4.实验室自动化实例介绍5.实验室自动化的意义◄■⊃►◈教学基本要求1.掌握TLA的定义，了解其发展过程。2.掌握实验室自动化系统的基本结构。3.掌握实验室自动化的相关概念。4.了解实验室自动化实现的意义。◄■⊃►◈实验室自动化系统为了实现临床实验室内某一个或几个检测系统如临床化学、免疫学、血液学等检验的检测系统系统化整合，而将相同或不相同的分析仪器与实验室分析前和分析后的分析系统，通过自动化流水线和信息网络进行连接的过程，构成全自动化的流水线作业环境，覆盖整个检验过程，形成大规模的全检验过程的自动化。◄■⊃►◈全实验室自动化◄■⊃►◈FrontViewofAutomationLine（自动化流水线正面观）◄■⊃►◈TailEndofAutomationLine（自动化流水线末端）◄■⊃►◈自动化流水线检验科全自动化流水线◄■⊃►◈第一节实验室自动化的发展第一代：20世纪60年代出现的单通道或多通道分析仪,如库尔特血球计数仪，贝克曼血糖分析仪，泰尔康化学系统第二代：20世纪70年代出现的任选式多通道分析仪第三代：20世纪90年代出现的整合自动化流水线系统◄■⊃►◈第二节基本概念与分类一.基本概念:合并:将不同的分析技术或方法集成到一台或一组相互连接的仪器中。整合:将一种分析仪器或多种分析仪器与分析前设备和分析后设备相互连接。◄■⊃►◈第二节基本概念与分类•分析合并(AnalyticalConsolidation)•合并的仪器(ConsolidatedInstrument)•任务整合(TaskIntegration)•标本管理器(SpecimenManager)•工作单元(Workcell)•模块工作单元(ModularWorkcell)•前处理工作单元(PreanalyticlWorkcell)•整合的工作单元(IntegratedWorkcell)◄■⊃►◈第二节基本概念与分类•分析合并(AnalyticalConsolidation)•是将多种分析技术集成到一台仪器中。•合并的仪器(ConsolidatedInstrument)•指含有多种分析技术的分析仪器•任务整合(TaskIntegration)•意为将多种自动处理的任务整合为一个可连续处理的进程◄■⊃►◈第二节基本概念与分类•标本管理器(SpecimenManager)•是一个机械装置，它可在分析前储存样品，在分析后对样品进行缓存。•工作单元(Workcell)•由一个标本管理器和一台（或多台）仪器组成。一个工作单元可实现分析前的样品存储、分析时标本向分析仪的传送和分析后存储在输出缓存区中。工作单元可通过人工机械手实现系统的自动处理过程。◄■⊃►◈第二节基本概念与分类•模块工作单元(ModularWorkcell)•二台或二台以上具有相同分析原理的自动分析仪和一台控制器所组成。整个工作流程由中央计算机智能多线程控制，合理分配，实现高速、高效的测定。◄■⊃►◈第二节基本概念与分类•前处理工作单元(PreanalyticlWorkcell)•是可进行样品登记和样品处理任务的工作单元。应该进行样品检查、条码识别、离心、分样、贴标签和样品缓存等工作。•整合的工作单元(IntegratedWorkcell)•是可与其它前处理工作单元、分析单元集成到一起的多个分析仪器、合并的仪器或工作单元。◄■⊃►◈第二节基本概念与分类二.分类:1．实验室模块自动化系统2．全实验室自动化（TLA）◄■⊃►◈样本入口区域急诊标本装载区域条形码识别离心揭盖原始管装载&卸载,直接进行分析智能测试的贮存区域无链接仪器样本分类至原来区域样本分装样本入口区域揭盖出口区域分析仪器无需离心样本贮藏室数据管理分析仪器离心实验室模块自动化强大处理器自动完成耗时的工作分装模块◄■⊃►◈全实验室自动化（TLA）•是将众多模块分析系统整合成一个实现对标本处理、传送、分析、数据处理和分析过程的全自动化。标本在TLA可完成临床化学、免疫学、血液学等亚专业的任一项目检测。全实验室自动化包括：自动化标本处理、标本自动传送和分选至相应的分析工作站、自动分析、利用规范的操作系统软件对分析结果进行审核、储存已分析的标本并能随时对储存标本重新进行测试。◄■⊃►◈第三...
