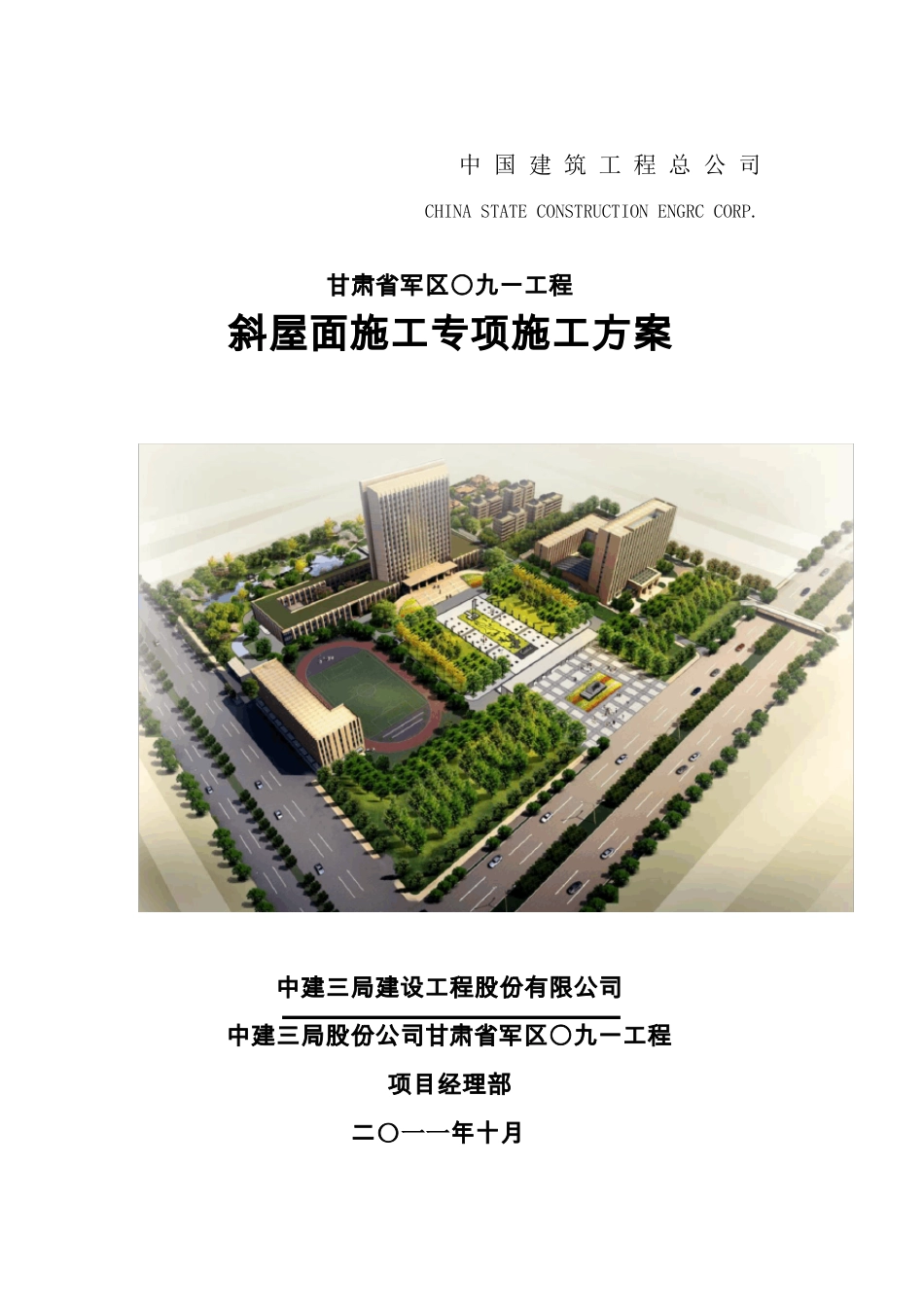

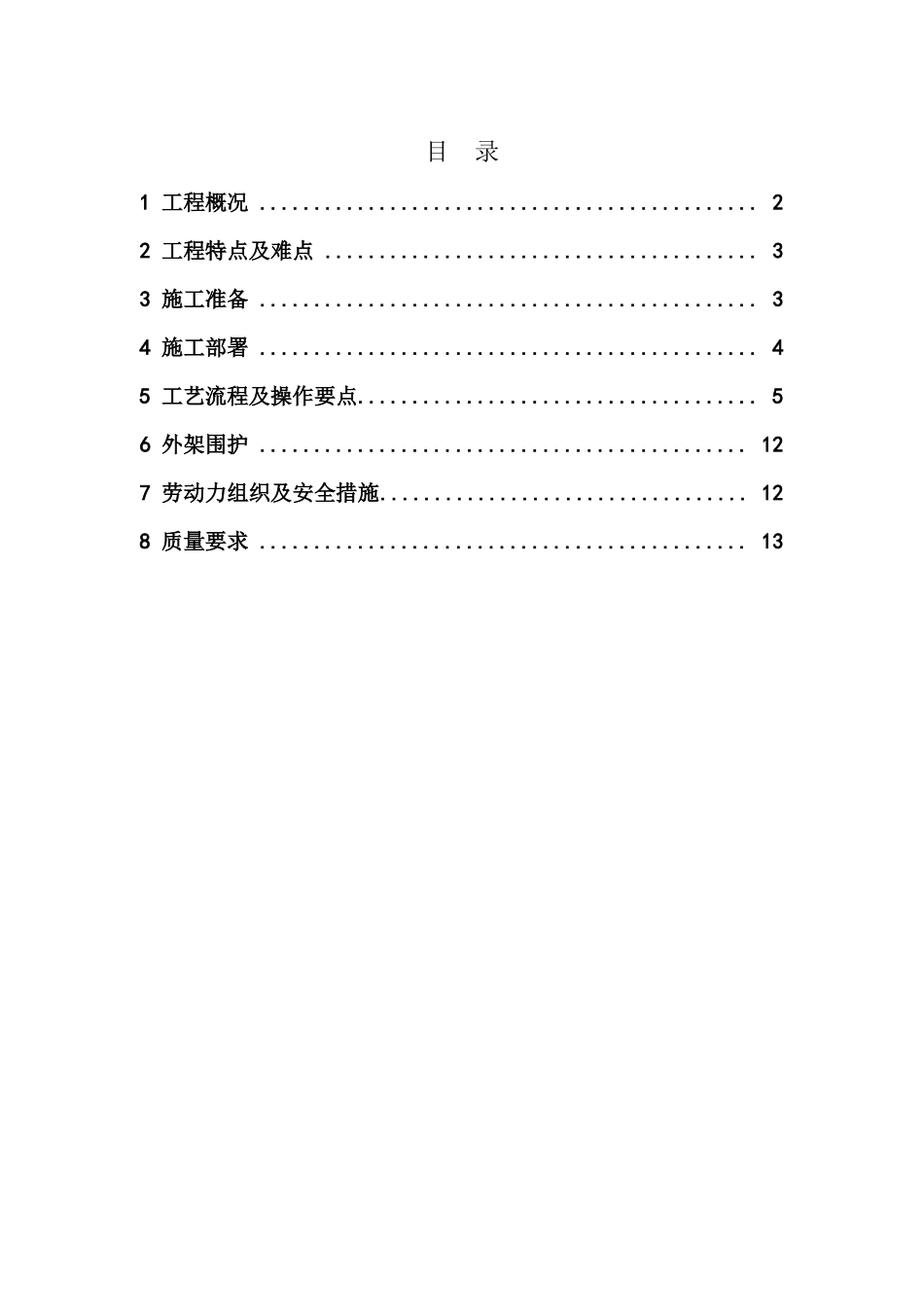

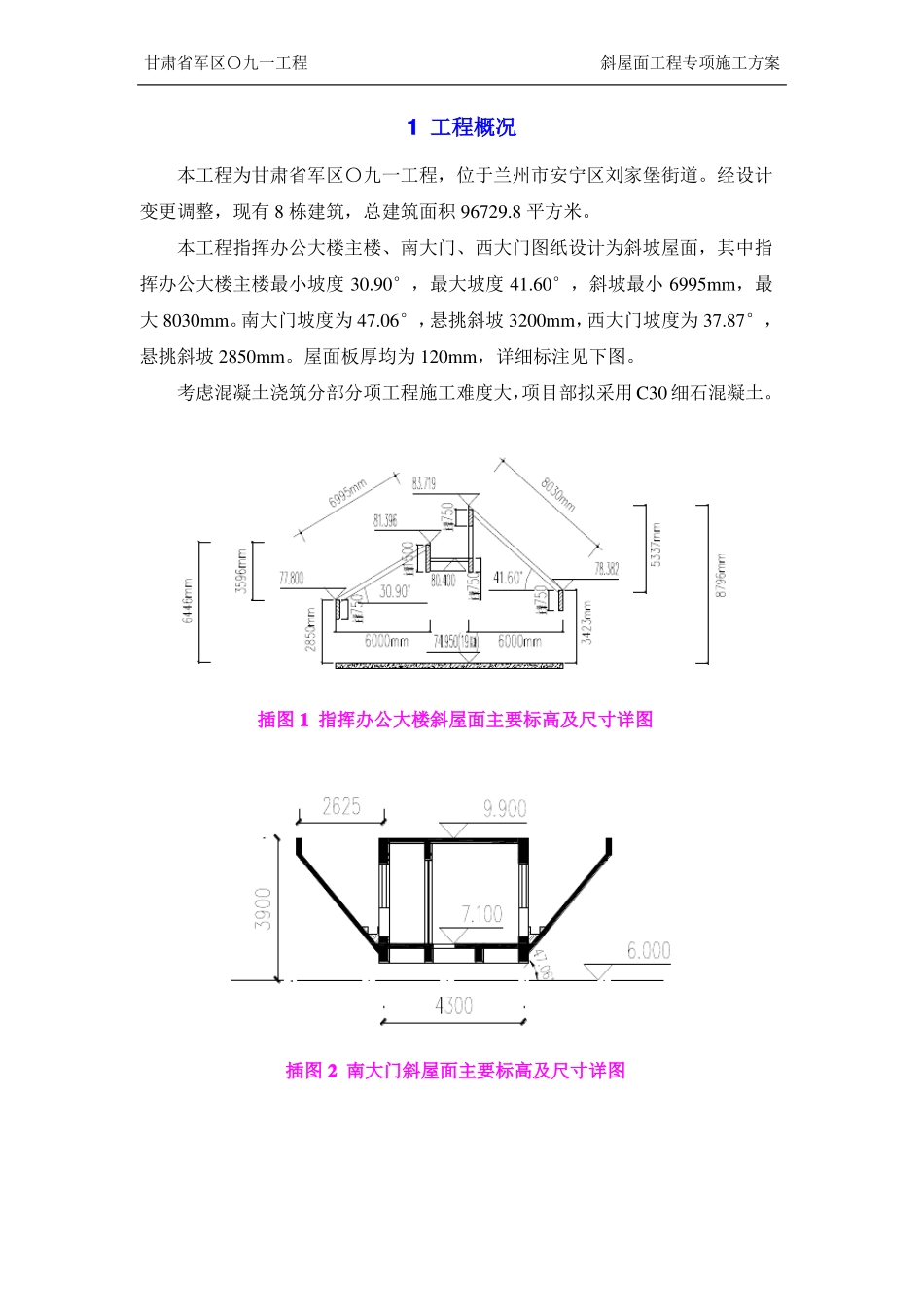

中 国 建 筑 工 程 总 公 司CHINA STATE CONSTRUCTION ENGRC CORP.甘肃省军区〇九一工程斜屋面施工专项施工方案中建三局建设工程股份有限公司中建三局股份公司甘肃省军区〇九一工程项目经理部二〇一一年十月目录1 工程概况 .............................................. 22 工程特点及难点 ........................................ 33 施工准备 .............................................. 34 施工部署 .............................................. 45 工艺流程及操作要点..................................... 56 外架围护 ............................................. 127 劳动力组织及安全措施.................................. 128 质量要求 ............................................. 13甘肃省军区〇九一工程斜屋面工程专项施工方案1 工程概况本工程为甘肃省军区〇九一工程，位于兰州市安宁区刘家堡街道。经设计变更调整，现有 8 栋建筑，总建筑面积 96729.8 平方米。本工程指挥办公大楼主楼、南大门、西大门图纸设计为斜坡屋面，其中指挥办公大楼主楼最小坡度 30.90°，最大坡度 41.60°，斜坡最小 6995mm，最大 8030mm。南大门坡度为 47.06°，悬挑斜坡 3200mm，西大门坡度为 37.87°，悬挑斜坡 2850mm。屋面板厚均为 120mm，详细标注见下图。考虑混凝土浇筑分部分项工程施工难度大，项目部拟采用 C30 细石混凝土。插图 1 指挥办公大楼斜屋面主要标高及尺寸详图插图 2 南大门斜屋面主要标高及尺寸详图甘肃省军区〇九一工程斜屋面工程专项施工方案插图 3 西大门斜屋面主要标高及尺寸详图2 工程特点及难点本工程斜屋面形式较为复杂，坡度较陡，其施工关键点主要是模板支撑体系、模板支设与加固、钢筋绑扎、混凝土浇筑控制等几个大方面，若某个方面出现轻微失误，都会影响结构的质量；若控制得好，整个结构施工就有保障，并为以后装饰工程提供有利条件。根据施工经验，当模板倾角小于 27 度时，可通过调节混凝土的坍落度来使得混凝土不致向下流淌。但模板倾角大于 27 度时，必须采用双层模板才可行。故为确保屋面形状及板面厚度，本工程拟采用类似剪力墙的双层夹模模板施工工艺。同时，考虑到斜屋面斜板最长达 8030mm，需分段夹模、分层浇筑，即斜屋面的上部模板必须采取部分封闭，预留混凝土浇筑槽，以利于混凝土的下料及振捣，在混凝土浇筑过程中分...
