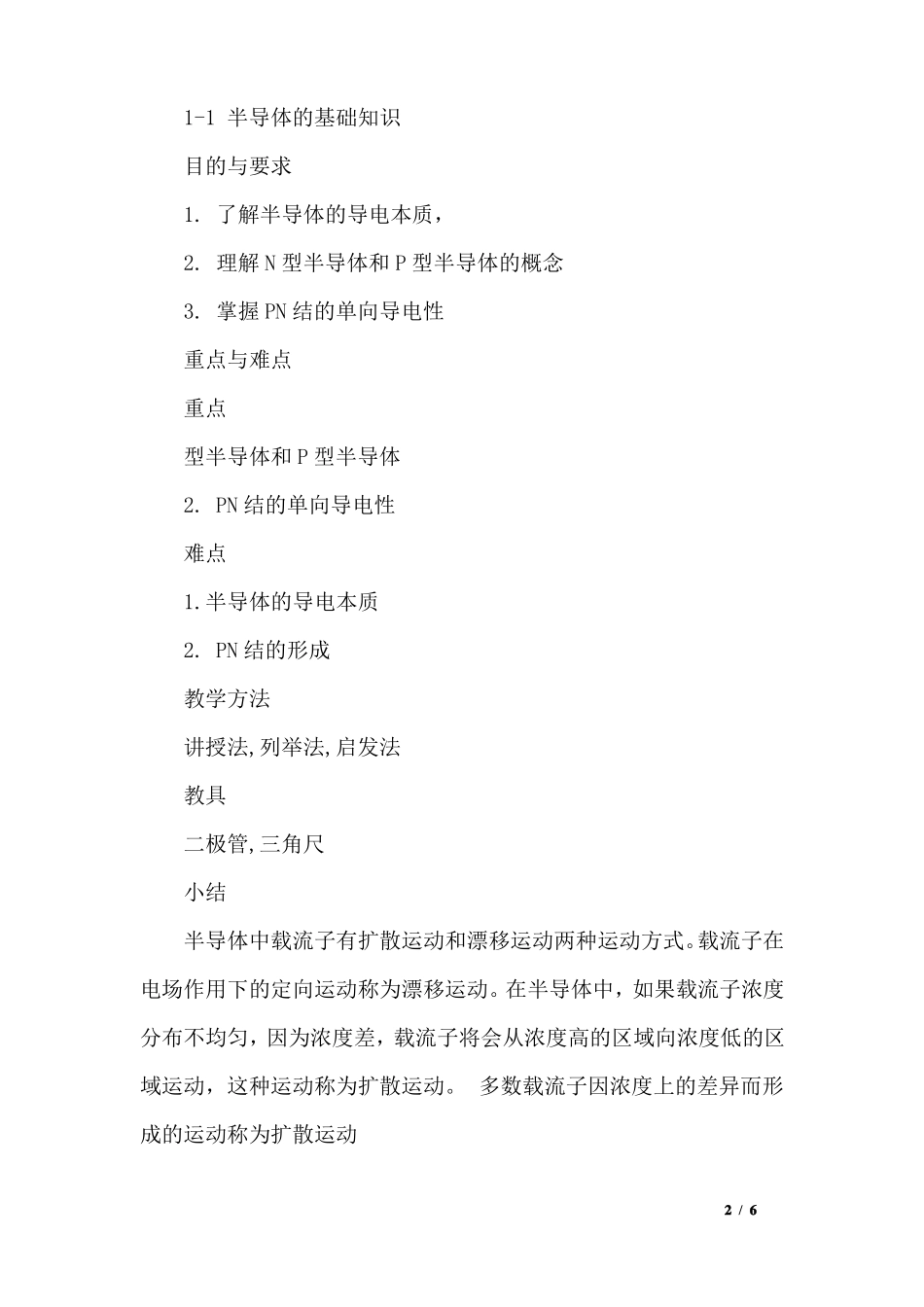

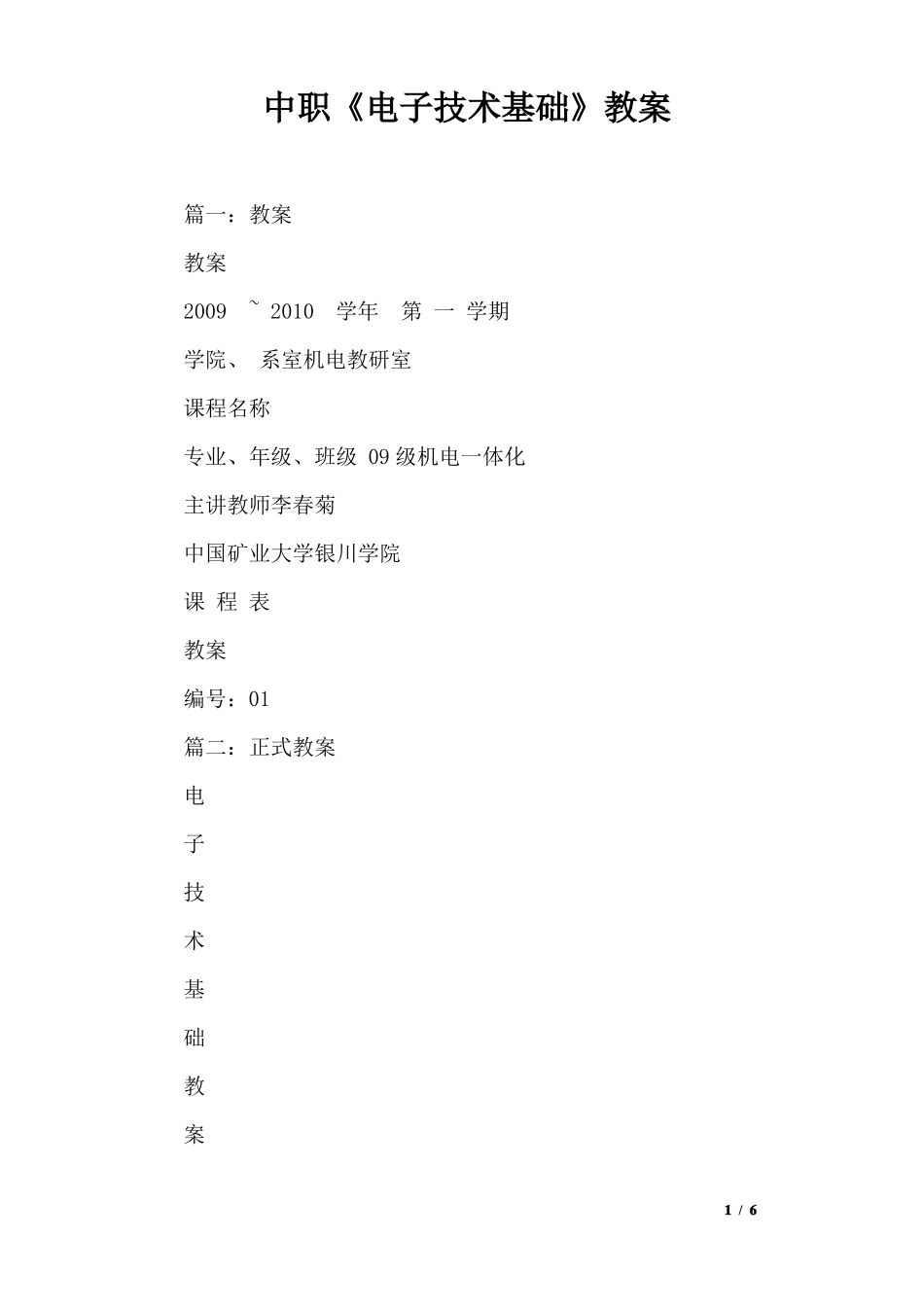

中职《电子技术基础》教案篇一：教案教案2009 ~ 2010学年第 一 学期学院、 系室机电教研室课程名称专业、年级、班级 09 级机电一体化主讲教师李春菊中国矿业大学银川学院课 程 表教案编号：01篇二：正式教案电子技术基础教案20161 / 61-1 半导体的基础知识目的与要求1. 了解半导体的导电本质，2. 理解 N 型半导体和 P 型半导体的概念3. 掌握 PN 结的单向导电性重点与难点重点型半导体和 P 型半导体2. PN 结的单向导电性难点1.半导体的导电本质2. PN 结的形成教学方法讲授法,列举法,启发法教具二极管,三角尺小结半导体中载流子有扩散运动和漂移运动两种运动方式。载流子在电场作用下的定向运动称为漂移运动。在半导体中，如果载流子浓度分布不均匀，因为浓度差，载流子将会从浓度高的区域向浓度低的区域运动，这种运动称为扩散运动。 多数载流子因浓度上的差异而形成的运动称为扩散运动20162 / 6PN 结的单向导电性是指 PN 结外加正向电压时处于导通状态，外加反向电压时处于截止状态。布置作业1.什么叫 N 型半导体和 P 型半导体第一章 常用半导体器件1-1 半导体的基础知识自然界中的物质，按其导电能力可分为三大类：导体、半导体和绝缘体。半导体的特点：①热敏性②光敏性③掺杂性导体和绝缘体的导电原理：了解简介。一、半导体的导电特性 半导体：导电性能介于导体和绝缘体之间的物质，如硅(Si)、锗(Ge)。硅和锗是4 价元素，原子的最外层轨道上有 4 个价电子。1．热激发产生自由电子和空穴每个原子周围有四个相邻的原子，原子之间通过共价键紧密结合在一起。两个相邻原子共用一对电子。室温下，由于热运动少数价电子挣脱共价键的束缚成为自由电子，同时在共价键中留下一个空位这个空位称为空穴。失去价电子的原子成为正离子，就好象空穴带正电荷一样。在电子技术中，将空穴看成带正电荷的载流子。20163 / 62．空穴的运动（与自由电子的运动不同）有了空穴，邻近共价键中的价电子很容易过来填补这个空穴，这样空穴便转移到邻近共价键中。新的空穴又会被邻近的价电子填补。带负电荷的价电子依次填补空穴的运动，从效果上看，相当于带正电荷的空穴作相反方向的运动。3.结论（1）半导体中存在两种载流子，一种是带负电的自由电子，另一种是带正电的空穴，它们都可以运载电荷形成电流。（2）本征半导体中，自由电子和空穴相伴产生，数目相同。（3）一定温度下，本征半导体中电子空穴对的产生与复合相对平...
