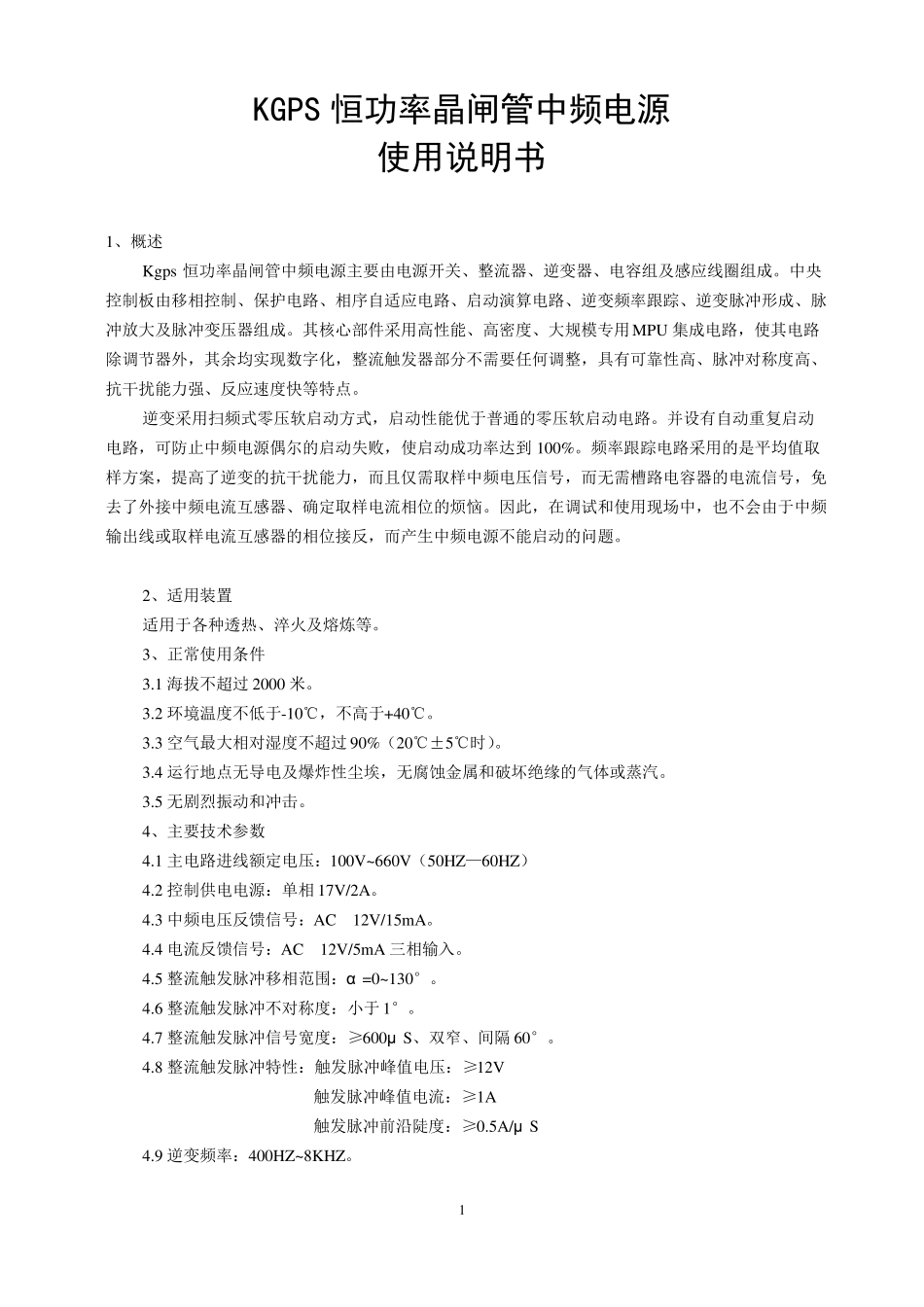

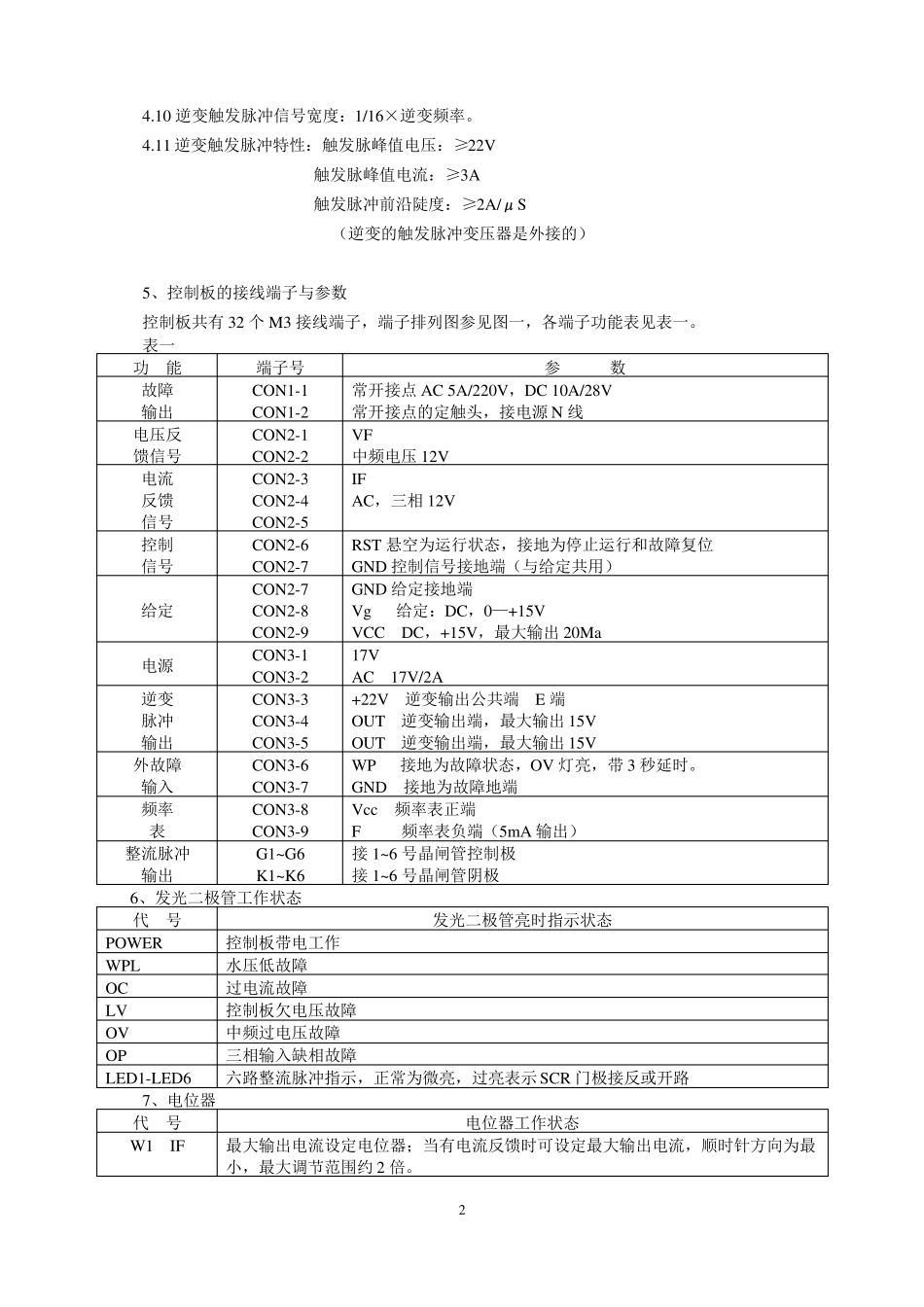

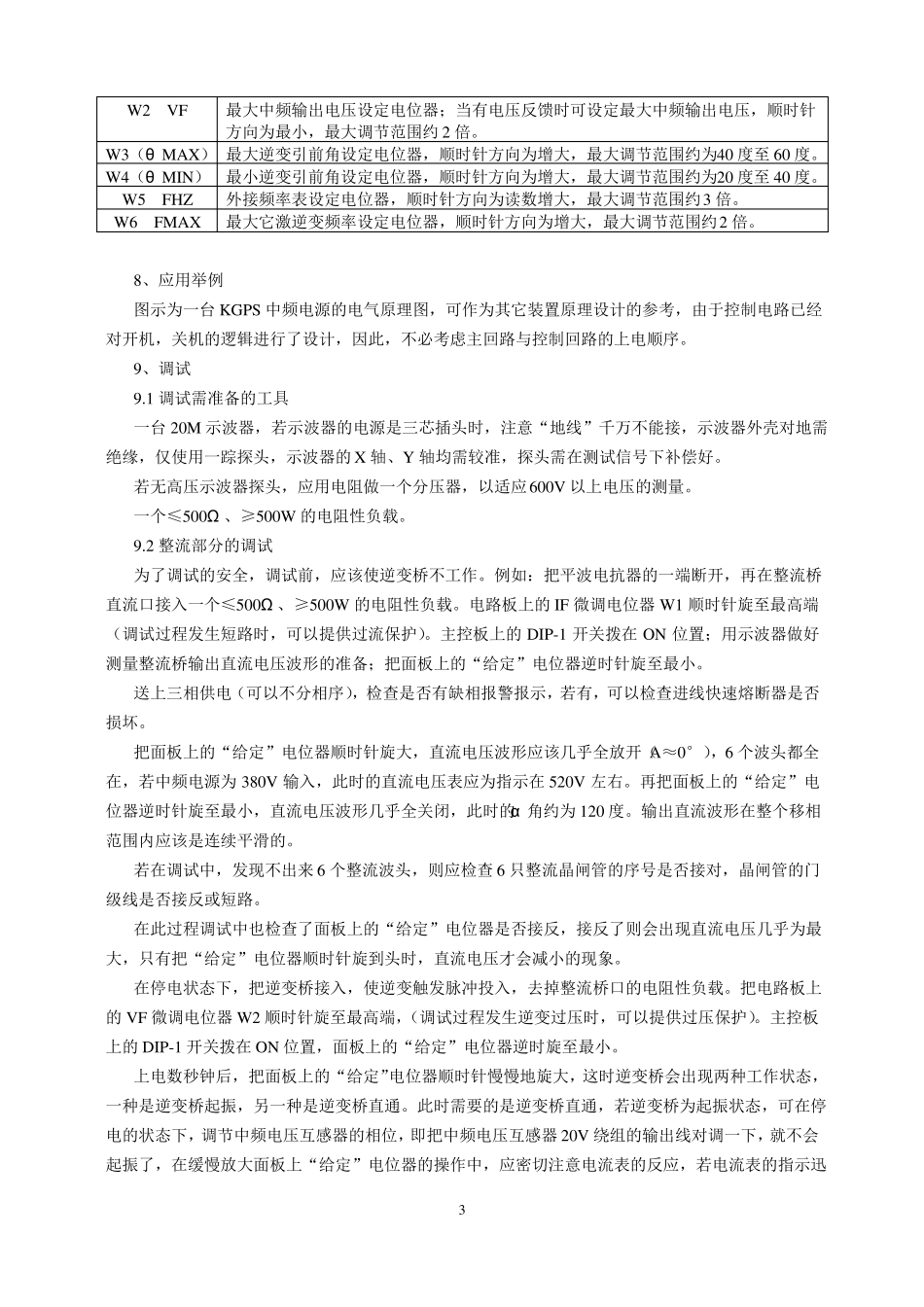

KGPS 恒功率晶闸管中频电源使用说明书1、概述Kgps 恒功率晶闸管中频电源主要由电源开关、整流器、逆变器、电容组及感应线圈组成。中央控制板由移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。其核心部件采用高性能、高密度、大规模专用MPU 集成电路,使其电路除调节器外,其余均实现数字化,整流触发器部分不需要任何调整,具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点。逆变采用扫频式零压软启动方式,启动性能优于普通的零压软启动电路。并设有自动重复启动电路,可防止中频电源偶尔的启动失败,使启动成功率达到 100%。频率跟踪电路采用的是平均值取样方案,提高了逆变的抗干扰能力,而且仅需取样中频电压信号,而无需槽路电容器的电流信号,免去了外接中频电流互感器、确定取样电流相位的烦恼。因此,在调试和使用现场中,也不会由于中频输出线或取样电流互感器的相位接反,而产生中频电源不能启动的问题。2、适用装置适用于各种透热、淬火及熔炼等。3、正常使用条件3.1 海拔不超过 2000 米。3.2 环境温度不低于-10℃,不高于+40℃。3.3 空气最大相对湿度不超过 90%(20℃±5℃时)。3.4 运行地点无导电及爆炸性尘埃,无腐蚀金属和破坏绝缘的气体或蒸汽。3.5 无剧烈振动和冲击。4、主要技术参数4.1 主电路进线额定电压:100V~660V(50HZ—60HZ)4.2 控制供电电源:单相 17V/2A。4.3 中频电压反馈信号:AC12V/15mA。4.4 电流反馈信号:AC12V/5mA 三相输入。4.5 整流触发脉冲移相范围:α =0~130°。4.6 整流触发脉冲不对称度:小于 1°。4.7 整流触发脉冲信号宽度:≥600μ S、双窄、间隔 60°。4.8 整流触发脉冲特性:触发脉冲峰值电压:≥12V触发脉冲峰值电流:≥1A触发脉冲前沿陡度:≥0.5A/μ S4.9 逆变频率:400HZ~8KHZ。14.10 逆变触发脉冲信号宽度:1/16×逆变频率。4.11 逆变触发脉冲特性:触发脉峰值电压:≥22V触发脉峰值电流:≥3A触发脉冲前沿陡度:≥2A/μS(逆变的触发脉冲变压器是外接的)5、控制板的接线端子与参数控制板共有 32 个 M3 接线端子,端子排列图参见图一,各端子功能表见表一。表一功能端子号参数故障CON1-1常开接点 AC 5A/220V,DC 10A/28V输出CON1-2常开接点的定触头,接电源 N 线电压反CON2-1VF馈信号CON2-2中频电压 12V电流CON2-3IF反馈CON2-4AC,三相 12V信号CON2-5控制CON2-6RST 悬...
