机械设计课程设计 盘磨机传动装置的设计

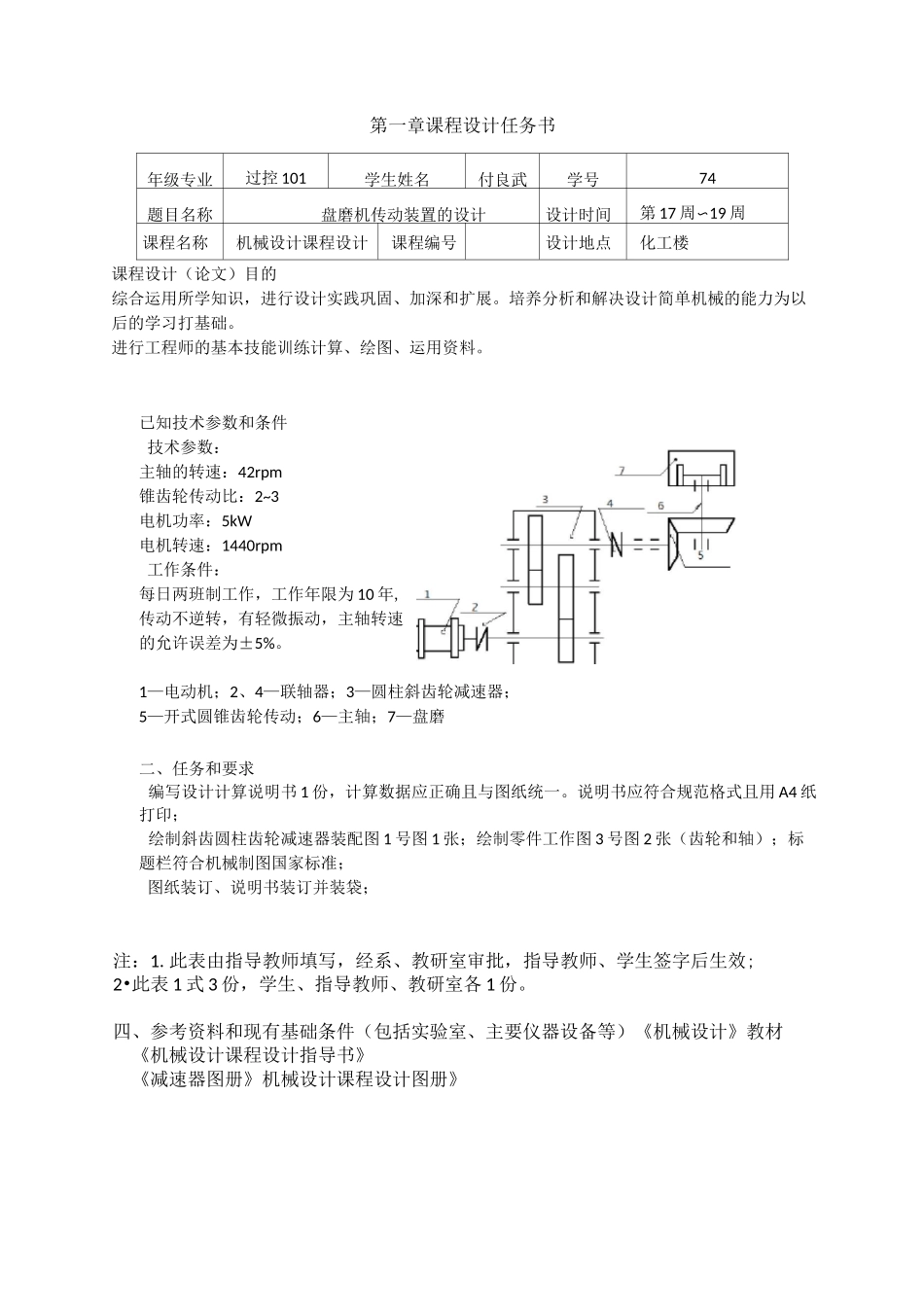

机械设计课程设计 盘磨机传动装置的设计_第1页
1/12

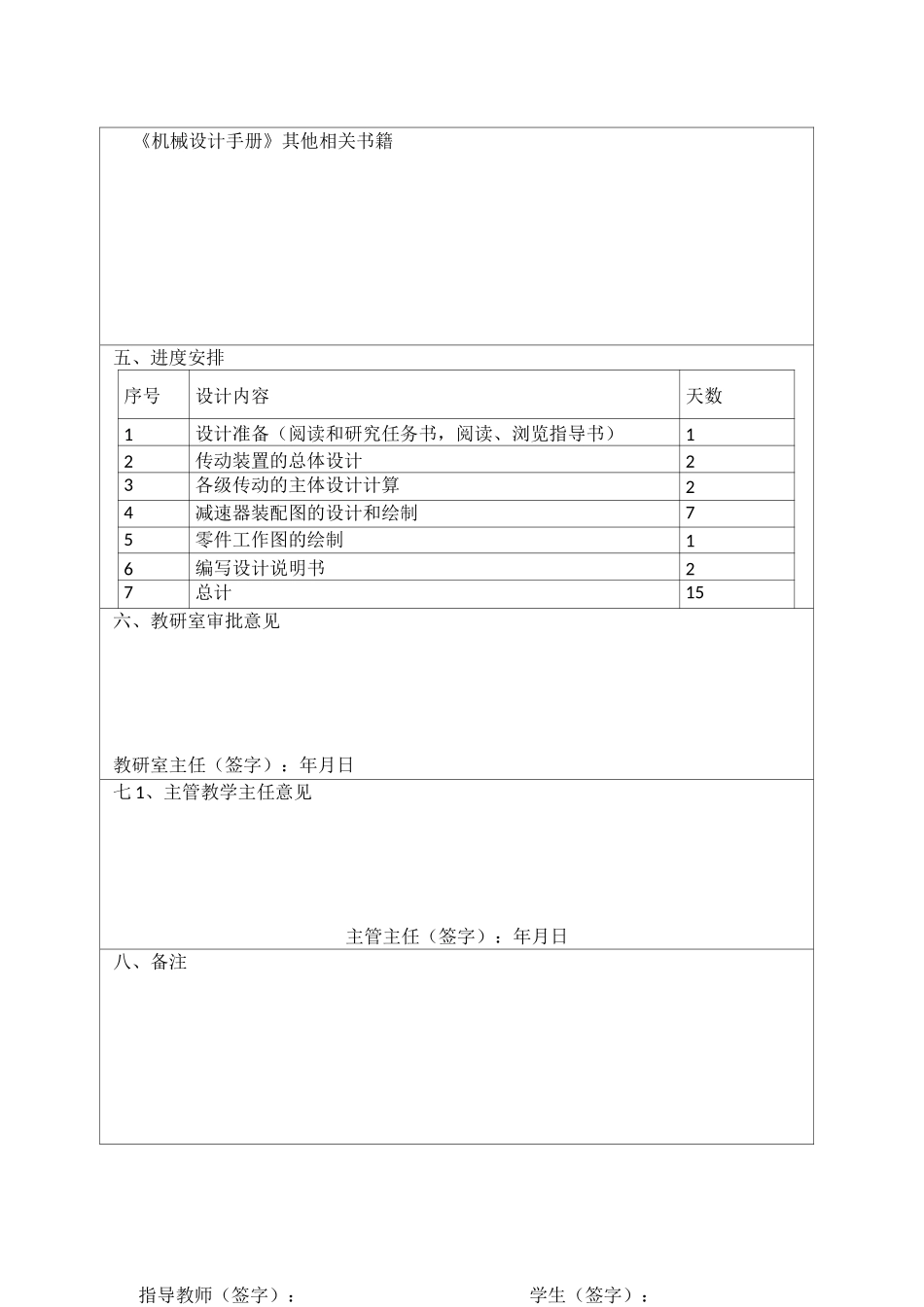

机械设计课程设计 盘磨机传动装置的设计_第2页
2/12

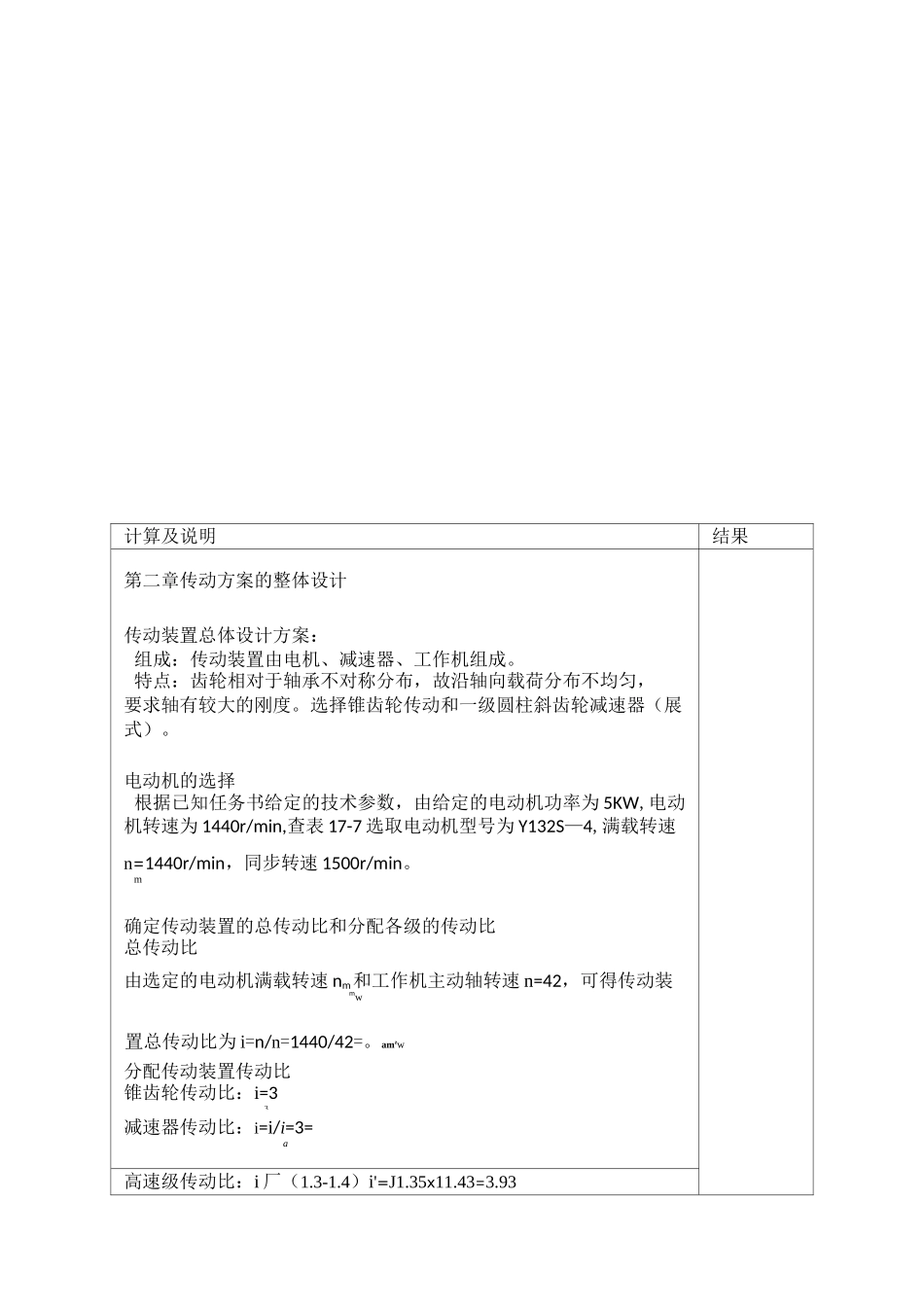

机械设计课程设计 盘磨机传动装置的设计_第3页
3/12
第一章课程设计任务书年级专业过控 101学生姓名付良武学号74题目名称盘磨机传动装置的设计设计时间第 17 周〜19 周课程名称机械设计课程设计课程编号设计地点化工楼课程设计(论文)目的综合运用所学知识,进行设计实践巩固、加深和扩展。培养分析和解决设计简单机械的能力为以后的学习打基础。进行工程师的基本技能训练计算、绘图、运用资料。已知技术参数和条件技术参数:主轴的转速:42rpm锥齿轮传动比:2~3电机功率:5kW电机转速:1440rpm工作条件:每日两班制工作,工作年限为 10 年,传动不逆转,有轻微振动,主轴转速的允许误差为±5%。1—电动机;2、4—联轴器;3—圆柱斜齿轮减速器;5—开式圆锥齿轮传动;6—主轴;7—盘磨二、任务和要求编写设计计算说明书 1 份,计算数据应正确且与图纸统一。说明书应符合规范格式且用 A4 纸打印;绘制斜齿圆柱齿轮减速器装配图 1 号图 1 张;绘制零件工作图 3 号图 2 张(齿轮和轴);标题栏符合机械制图国家标准;图纸装订、说明书装订并装袋;注:1.此表由指导教师填写,经系、教研室审批,指导教师、学生签字后生效;2•此表 1 式 3 份,学生、指导教师、教研室各 1 份。四、参考资料和现有基础条件(包括实验室、主要仪器设备等)《机械设计》教材《机械设计课程设计指导书》《减速器图册》机械设计课程设计图册》《机械设计手册》其他相关书籍五、进度安排序号设计内容天数1设计准备(阅读和研究任务书,阅读、浏览指导书)12传动装置的总体设计23各级传动的主体设计计算24减速器装配图的设计和绘制75零件工作图的绘制16编写设计说明书27总计15六、教研室审批意见教研室主任(签字):年月日七 1、主管教学主任意见主管主任(签字):年月日八、备注指导教师(签字):学生(签字):计算及说明结果第二章传动方案的整体设计传动装置总体设计方案:组成:传动装置由电机、减速器、工作机组成。特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。选择锥齿轮传动和一级圆柱斜齿轮减速器(展开式)。电动机的选择根据已知任务书给定的技术参数,由给定的电动机功率为 5KW,电动机转速为 1440r/min,查表 17-7 选取电动机型号为 Y132S—4,满载转速n=1440r/min,同步转速 1500r/min。m确定传动装置的总传动比和分配各级的传动比总传动比由选定的电动机满载转速 nm和工作机主动轴转速 n=42,可得传动装mw置总传动比为 i=n/n=1440/42=。amzw...
