压力试验机使用说明VIP专享

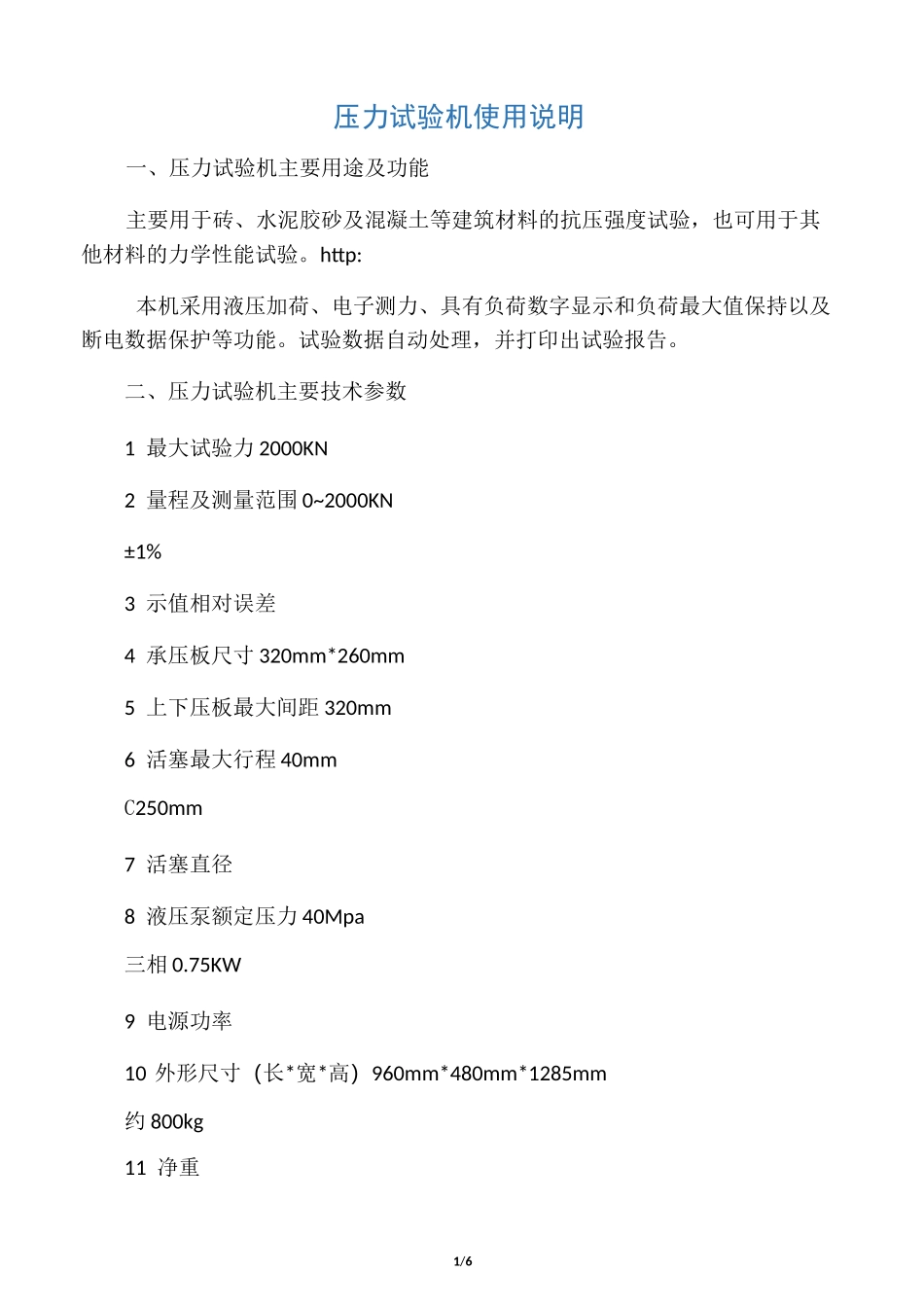

1/6压力试验机使用说明一、压力试验机主要用途及功能主要用于砖、水泥胶砂及混凝土等建筑材料的抗压强度试验，也可用于其他材料的力学性能试验。http:本机采用液压加荷、电子测力、具有负荷数字显示和负荷最大值保持以及断电数据保护等功能。试验数据自动处理，并打印出试验报告。二、压力试验机主要技术参数1 最大试验力 2000KN2 量程及测量范围 0~2000KN±1%3 示值相对误差4 承压板尺寸 320mm*260mm5 上下压板最大间距 320mm6 活塞最大行程 40mmC250mm7 活塞直径8 液压泵额定压力 40Mpa三相 0.75KW9 电源功率10 外形尺寸（长*宽*高）960mm*480mm*1285mm约 800kg11 净重2/6三、压力试验机主要结构本机主要由主机、液压系统和测力单元等组成。1、主机主要由上梁、立柱、调节丝杠及手轮、承压板、油缸和活塞等组成。丝杠末端与上压板间装有活动球座，操作时当上压板底面与试件顶面接触后，能自动适应试件高度方向的细微倾斜度，使两平面互相接触全面，从而使度件受力均匀。根据试件大小，可转动手轮和丝杠，以适当调节试验空间。下压板顶面上刻有定位线框，便于将试件放置在中心位置。2、液压系统由液压泵、送油阀、回油阀、油箱、滤油器及油管等组成。液压泵为轴向五柱塞超高压泵，由电动机直联驱动，送油阀上设有安全阀，过载是可溢流，起安全作用。操纵送油阀手轮，可调节油缸进油量，以达所需加荷速率。打开回油阀，可使油缸内和油泵来的油全部流回油箱。3、测力单元主要包括测控系统、打印机和压力传感器等。(详见所附《RFP-03 智能测力仪使用说明书》4、电气系统客服：由电动机、启动按钮、停止按钮、交流接触器、熔断器等组成。四、压力试验机安装与调试本机应水平安装在稳固的基础上，水平度为。试验机离墙距离应不小于0.8m,周围应有足够的检验所需的活动范围和通道，四只地脚螺(M10*300)应采用二次灌浆以确保螺栓埋没位置准确。本机基础平面见安装基础图。本机应在周围无腐蚀性介质、无震动的环境条件下使用，电源电压的波动范围应不超过额定电压的±10%。本机电气应有接地安全防护装置。因使用液压3/6油，周围应有安全防火措施。机器稳固后，将测控系统稳妥安置于右侧箱体顶部的相应部位，然后分别接插好传感器和电线插座。五、压力试验机使用与操作注意事项1、使用前应先检查油箱内的油液是否充足，可察看右侧面油标，如不足，则应打开后箱板向油箱内添加之，至液面在油标处为宜。2、检查各油灌接头和紧固件是否松动...
