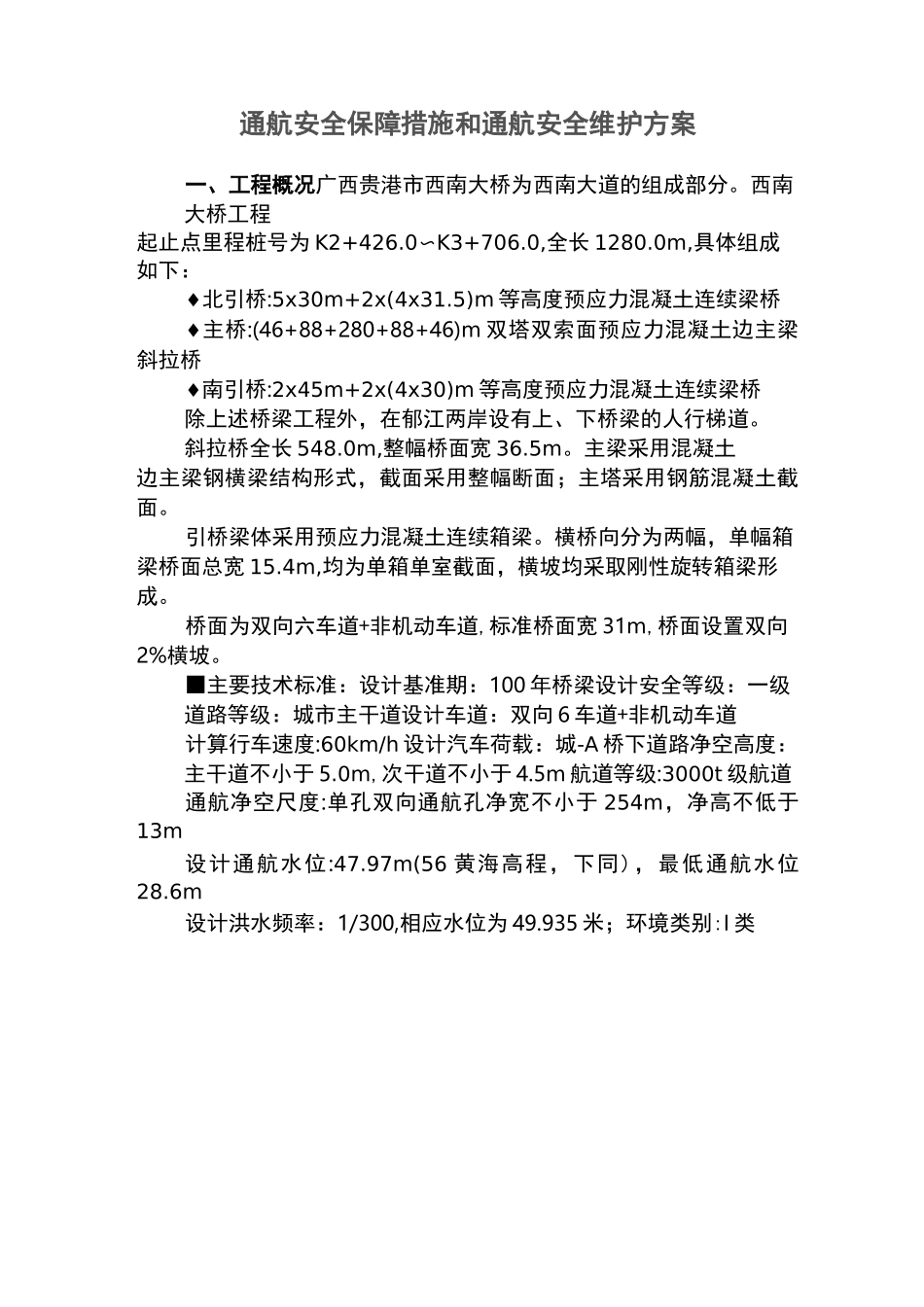

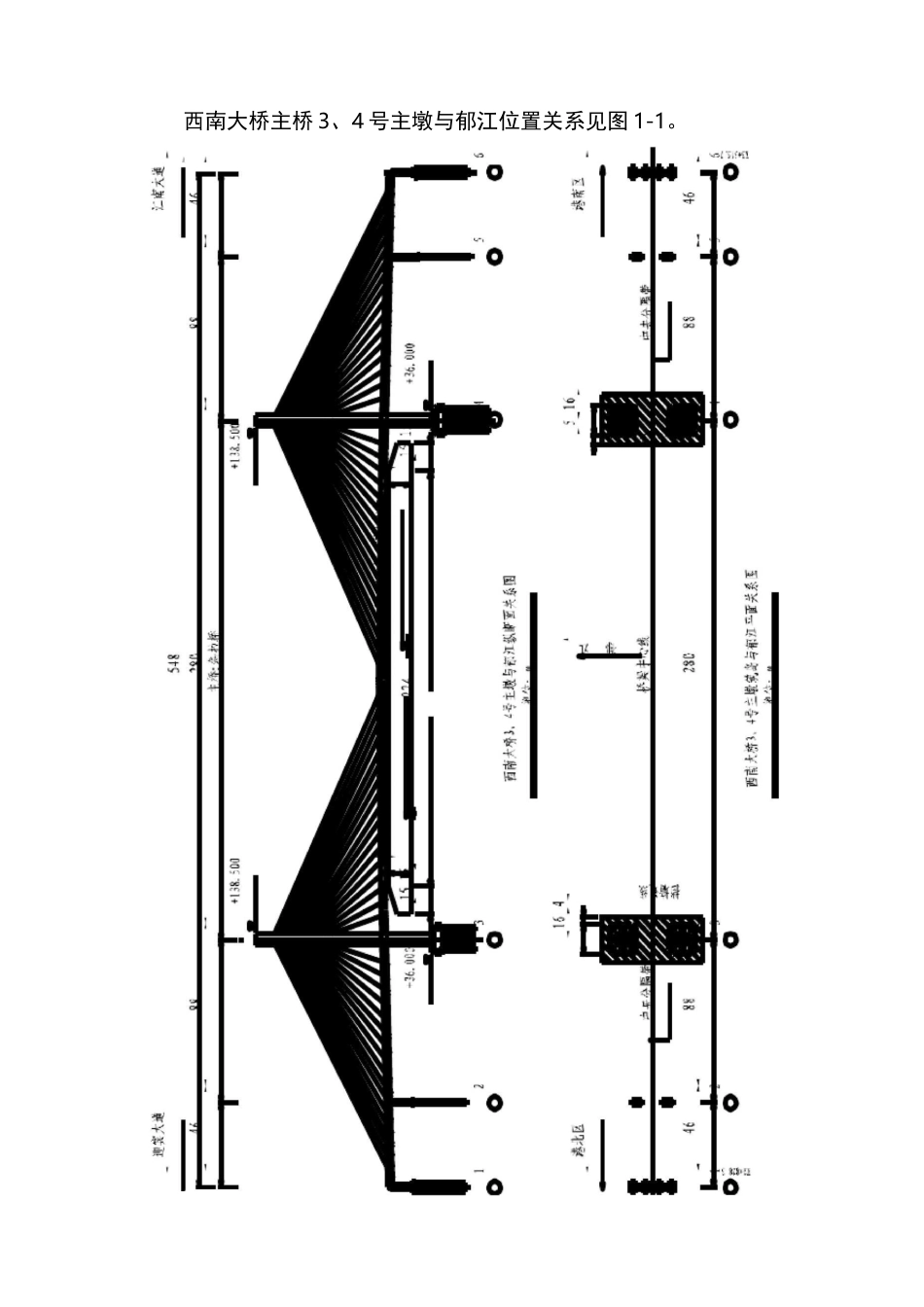

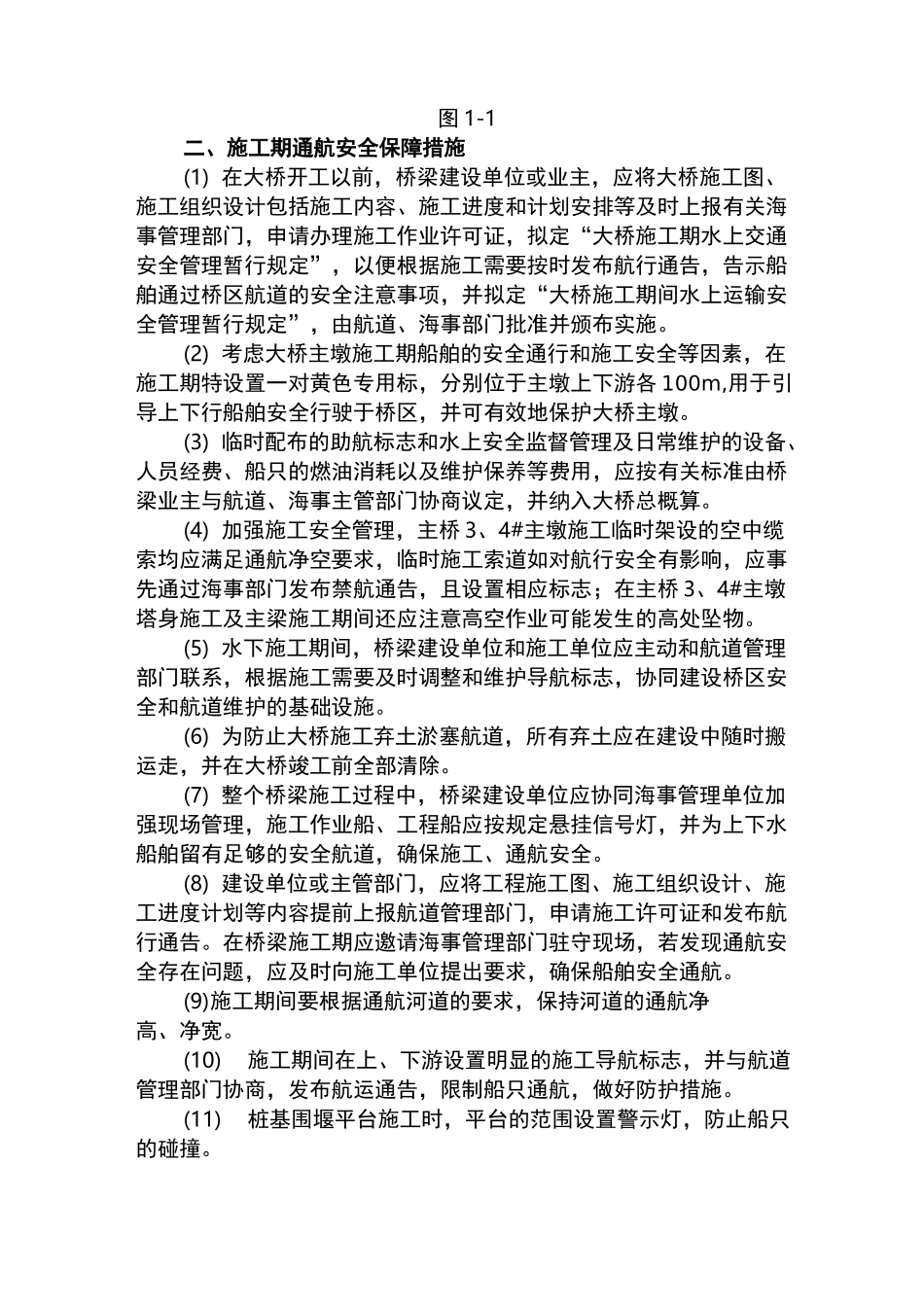

通航安全保障措施和通航安全维护方案一、工程概况广西贵港市西南大桥为西南大道的组成部分。西南大桥工程起止点里程桩号为 K2+426.0〜K3+706.0,全长 1280.0m,具体组成如下:♦北引桥:5x30m+2x(4x31.5)m 等高度预应力混凝土连续梁桥♦主桥:(46+88+280+88+46)m 双塔双索面预应力混凝土边主梁斜拉桥♦南引桥:2x45m+2x(4x30)m 等高度预应力混凝土连续梁桥除上述桥梁工程外,在郁江两岸设有上、下桥梁的人行梯道。斜拉桥全长 548.0m,整幅桥面宽 36.5m。主梁采用混凝土边主梁钢横梁结构形式,截面采用整幅断面;主塔采用钢筋混凝土截面。引桥梁体采用预应力混凝土连续箱梁。横桥向分为两幅,单幅箱梁桥面总宽 15.4m,均为单箱单室截面,横坡均采取刚性旋转箱梁形成。桥面为双向六车道+非机动车道,标准桥面宽 31m,桥面设置双向2%横坡。■主要技术标准:设计基准期:100 年桥梁设计安全等级:一级道路等级:城市主干道设计车道:双向 6 车道+非机动车道计算行车速度:60km/h 设计汽车荷载:城-A 桥下道路净空高度:主干道不小于 5.0m,次干道不小于 4.5m 航道等级:3000t 级航道通航净空尺度:单孔双向通航孔净宽不小于 254m,净高不低于13m设计通航水位:47.97m(56 黄海高程,下同),最低通航水位28.6m设计洪水频率:1/300,相应水位为 49.935 米;环境类别:I 类西南大桥主桥 3、4 号主墩与郁江位置关系见图 1-1。图 1-1二、施工期通航安全保障措施(1) 在大桥开工以前,桥梁建设单位或业主,应将大桥施工图、施工组织设计包括施工内容、施工进度和计划安排等及时上报有关海事管理部门,申请办理施工作业许可证,拟定“大桥施工期水上交通安全管理暂行规定”,以便根据施工需要按时发布航行通告,告示船舶通过桥区航道的安全注意事项,并拟定“大桥施工期间水上运输安全管理暂行规定”,由航道、海事部门批准并颁布实施。(2) 考虑大桥主墩施工期船舶的安全通行和施工安全等因素,在施工期特设置一对黄色专用标,分别位于主墩上下游各 100m,用于引导上下行船舶安全行驶于桥区,并可有效地保护大桥主墩。(3) 临时配布的助航标志和水上安全监督管理及日常维护的设备、人员经费、船只的燃油消耗以及维护保养等费用,应按有关标准由桥梁业主与航道、海事主管部门协商议定,并纳入大桥总概算。(4) 加强施工安全管理,主桥 3、4#主墩施工临时架设的空中缆索均应满足通航净空要求,临时施工索道如对航行安全有影响,应事先通过海事部门发...
