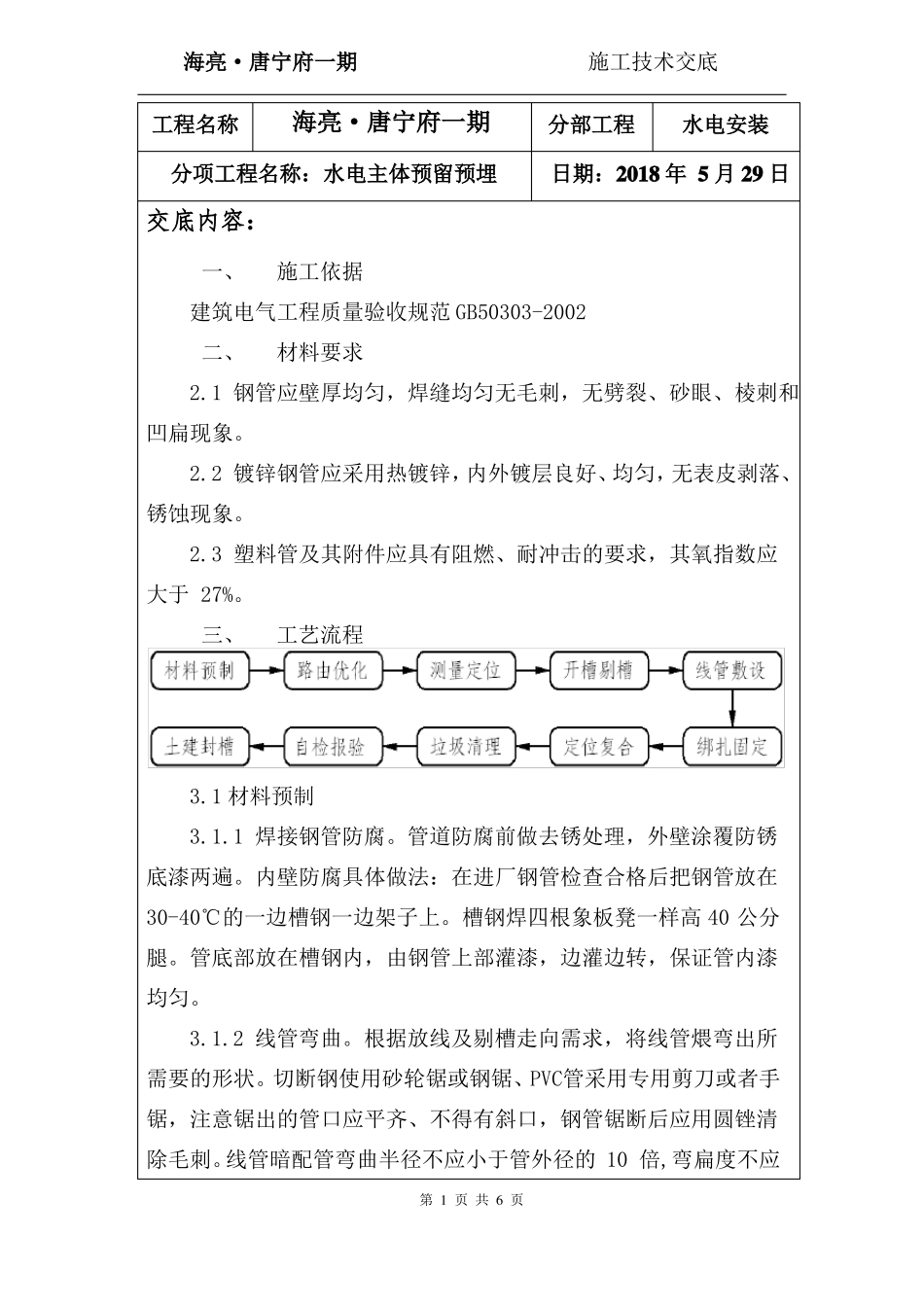

海亮·唐宁府一期施工技术交底工程名称海亮·唐宁府一期分部工程水电安装分项工程名称：水电主体预留预埋日期：2018 年 5 月 29 日交底内容：一、施工依据建筑电气工程质量验收规范 GB50303-2002二、材料要求2.1 钢管应壁厚均匀，焊缝均匀无毛刺，无劈裂、砂眼、棱刺和凹扁现象。2.2 镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象。2.3 塑料管及其附件应具有阻燃、耐冲击的要求，其氧指数应大于 27%。三、工艺流程3.1 材料预制3.1.1 焊接钢管防腐。管道防腐前做去锈处理，外壁涂覆防锈底漆两遍。内壁防腐具体做法：在进厂钢管检查合格后把钢管放在30-40℃的一边槽钢一边架子上。槽钢焊四根象板凳一样高 40 公分腿。管底部放在槽钢内，由钢管上部灌漆，边灌边转，保证管内漆均匀。3.1.2 线管弯曲。根据放线及剔槽走向需求，将线管煨弯出所需要的形状。切断钢使用砂轮锯或钢锯、PVC管采用专用剪刀或者手锯，注意锯出的管口应平齐、不得有斜口，钢管锯断后应用圆锉清除毛刺。线管暗配管弯曲半径不应小于管外径的 10 倍,弯扁度不应第 1 页 共 6 页海亮·唐宁府一期施工技术交底大于管外径的0.1 倍。四、路由优化根据图纸要求，适当对图纸进行优化，尽量减少转弯，方便后期穿线。施工前不仅要熟悉电气施工图，还要熟悉建筑和结构施工图。按施工图纸的要求和施工规范的规定（或实际要求），经过综合考虑，确定盒（箱）的正确位置，及管路的敷设部位和走向、进出盒（箱）的位置。五、测量定位灯具、开关、插座线盒水平定位以土建测放的墙（柱）的定位线或控制线为基准线，测量出预埋线盒水平坐标并做好标记。坐标线应选用不同的两根轴线对同一坐标进行复核，以确保坐标无误。预埋线盒标高定位采用土建测放的建筑 1 米线为基准线，使用水平仪器或红外线将各个预埋线盒的高度定位准确。并且现场同一区间内的点位标高均应以同一处固定标高控制点作为参考进行复核，以确保标高无误。六、开槽剔槽补槽首先与土建沟通，待二次砌筑墙体的强度达标以后，根据预埋线盒位置以及优化以后路由，在墙体上绘出以最优管线布置线。采用云石机沿线切割。开槽深度为管直径+1.5 厘米，宽度为管直径+2.0厘米，如是多根并排敷设，宽度为 n（根数）×（管直径+ 1.0）+3.0厘米。切割完成后剔槽时应注意用力度要适当，錾子成斜状由上向下剔，以免破坏砌体结构。电箱上下端及墙面大于 10cm 的管槽修补必须采用细石砼补槽，防止因...
