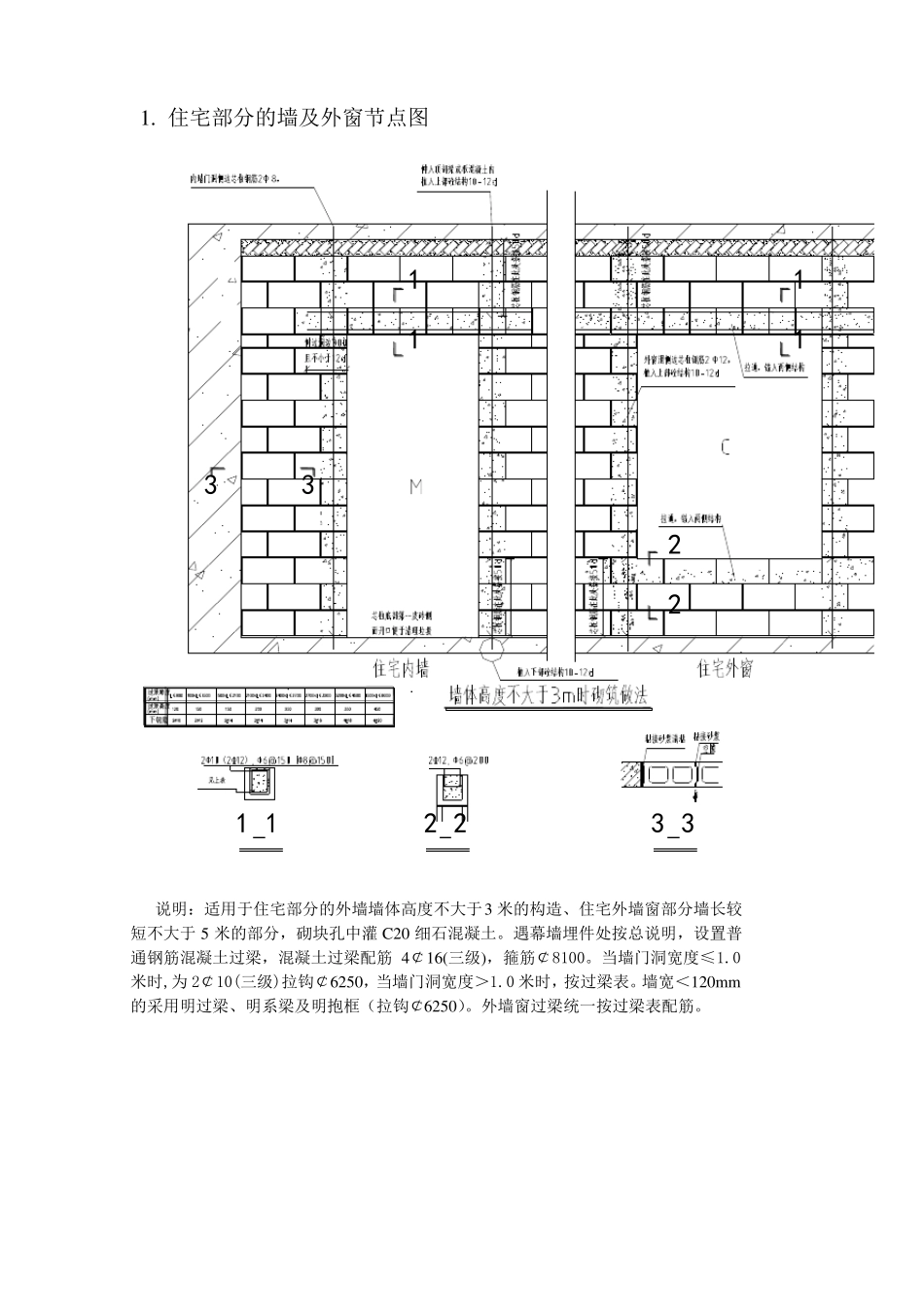

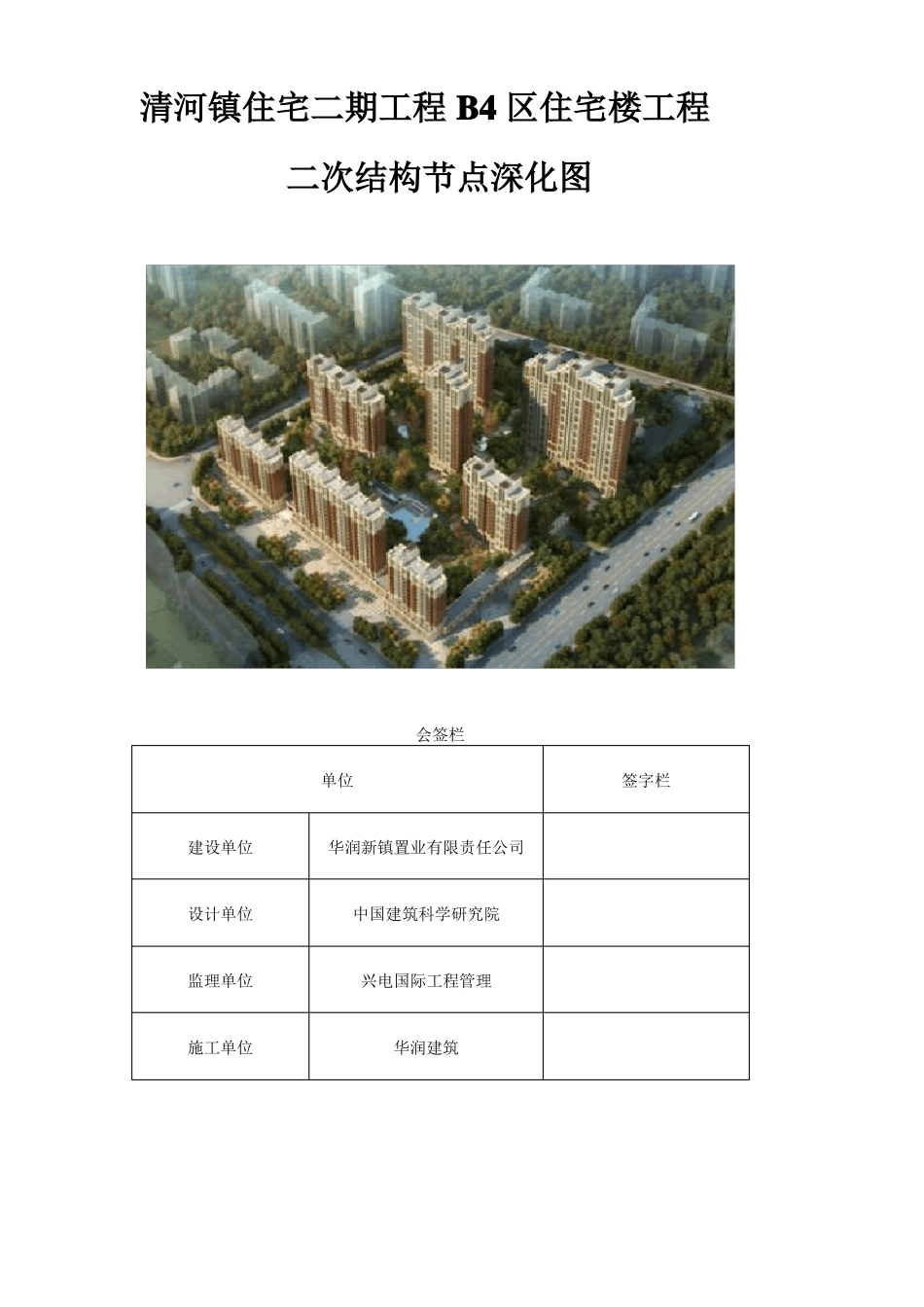

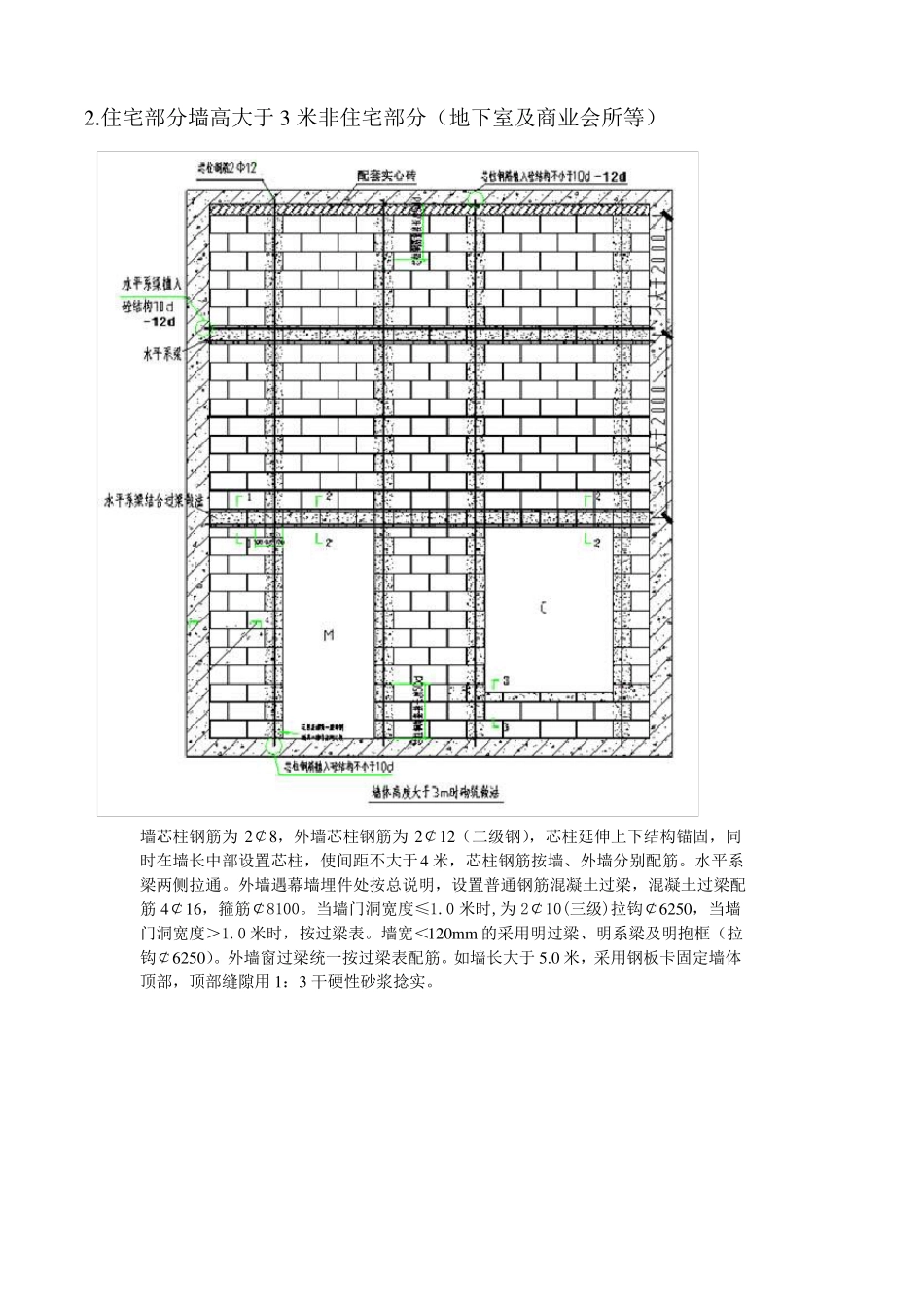

清河镇住宅二期工程 B4 区住宅楼工程二次结构节点深化图会签栏单位签字栏建设单位华润新镇置业有限责任公司设计单位中国建筑科学研究院监理单位兴电国际工程管理施工单位华润建筑1. 住宅部分的墙及外窗节点图111133221 12 23 3说明：适用于住宅部分的外墙墙体高度不大于3 米的构造、住宅外墙窗部分墙长较短不大于 5 米的部分，砌块孔中灌 C20 细石混凝土。遇幕墙埋件处按总说明，设置普通钢筋混凝土过梁，混凝土过梁配筋 4￠16(三级)，箍筋￠8100。当墙门洞宽度≤1.0米时,为 2￠10(三级)拉钩￠6250，当墙门洞宽度＞1.0 米时，按过梁表。墙宽＜120mm的采用明过梁、明系梁及明抱框（拉钩￠6250）。外墙窗过梁统一按过梁表配筋。2.住宅部分墙高大于 3 米非住宅部分（地下室及商业会所等）墙芯柱钢筋为 2￠8，外墙芯柱钢筋为 2￠12（二级钢），芯柱延伸上下结构锚固，同时在墙长中部设置芯柱，使间距不大于4 米，芯柱钢筋按墙、外墙分别配筋。水平系梁两侧拉通。外墙遇幕墙埋件处按总说明，设置普通钢筋混凝土过梁，混凝土过梁配筋 4￠16，箍筋￠8100。当墙门洞宽度≤1.0 米时,为 2￠10(三级)拉钩￠6250，当墙门洞宽度＞1.0 米时，按过梁表。墙宽＜120mm 的采用明过梁、明系梁及明抱框（拉钩￠6250）。外墙窗过梁统一按过梁表配筋。如墙长大于 5.0 米，采用钢板卡固定墙体顶部，顶部缝隙用 1：3 干硬性砂浆捻实。2 2333.190mm 宽砌块排列做法芯柱配筋:墙高 h≤3.0,1￠10, h＞3.0,1￠124. 190mm 与 90mm 砌块排列做法芯柱配筋:墙高 h≤3.0,1￠10, h＞3.0,1￠125.空调板处 100mm 厚墙体做法根据设计要求，空调板处 100 厚墙体采用砌筑的方式进行施工，采用90 厚轻集料砌块，与暗柱交接处采用专用粘结剂与砼结构满粘；在墙体端部设置 C20 细石混凝土芯柱，在砌块孔各植一根Ф 12 钢筋，顶部设置60mm-100mm 厚钢筋混凝土压顶，2Ф6，Ф6250mm 拉勾，女儿墙压顶同。配筋做法如下图所示：6.100mm 宽墙垛做法100 宽墙垛做法如下：砌筑砂浆配 108 胶，灰缝 10mm，墙体植筋采用Ф6 钢筋，上下间距 300mm，左右两排，砌块采用平放的整块灰砂砖进行施工，做法如下：7.卫生间、厨房 1.90 米以上墙体在高度（建筑标高计算）大于 1.9 米的砌块及其以上墙体用细石混凝土灌实，为反防止混凝土下灌，用位于 1.9 米处的砌块下部用耐碱网格布 4mmx4mm 砌筑在水平砖缝中。位于台盆等部位的墙体用混凝土灌...
