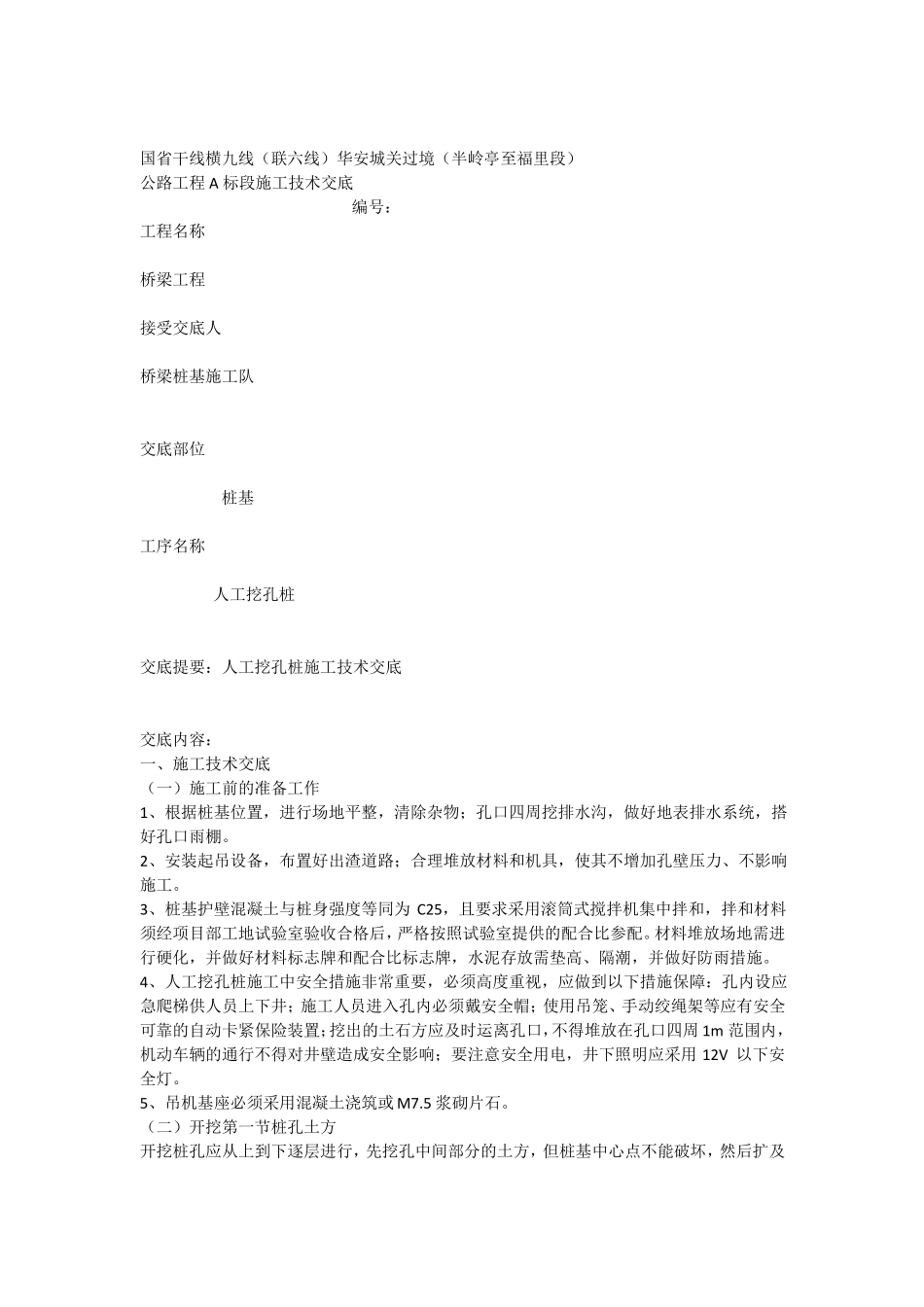

国省干线横九线（联六线）华安城关过境（半岭亭至福里段）公路工程 A 标段施工技术交底编号：工程名称桥梁工程接受交底人桥梁桩基施工队交底部位桩基工序名称人工挖孔桩交底提要：人工挖孔桩施工技术交底交底内容：一、施工技术交底（一）施工前的准备工作1、根据桩基位置，进行场地平整，清除杂物；孔口四周挖排水沟，做好地表排水系统，搭好孔口雨棚。2、安装起吊设备，布置好出渣道路；合理堆放材料和机具，使其不增加孔壁压力、不影响施工。3、桩基护壁混凝土与桩身强度等同为 C25，且要求采用滚筒式搅拌机集中拌和，拌和材料须经项目部工地试验室验收合格后，严格按照试验室提供的配合比参配。材料堆放场地需进行硬化，并做好材料标志牌和配合比标志牌，水泥存放需垫高、隔潮，并做好防雨措施。4、人工挖孔桩施工中安全措施非常重要，必须高度重视，应做到以下措施保障：孔内设应急爬梯供人员上下井；施工人员进入孔内必须戴安全帽；使用吊笼、手动绞绳架等应有安全可靠的自动卡紧保险装置；挖出的土石方应及时运离孔口，不得堆放在孔口四周 1m 范围内，机动车辆的通行不得对井壁造成安全影响；要注意安全用电，井下照明应采用 12V 以下安全灯。5、吊机基座必须采用混凝土浇筑或 M7.5 浆砌片石。（二）开挖第一节桩孔土方开挖桩孔应从上到下逐层进行，先挖孔中间部分的土方，但桩基中心点不能破坏，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度为1m。（三）支模浇筑第一节护壁1、护壁模板之间用卡具、扣件连接固定。要求全桩长进行护壁，护壁采用锯齿形，护壁上口最小厚度 15cm，下口最小厚度 10cm。为保证施工安全，第一节护壁高出地面 30cm 以上，孔口防护圈厚 30cm。2、在第一节护壁浇筑完毕之后，由项目部测量组将控制桩位中心线的“十字线”和控制深度的的基准点引到孔口防护圈顶面，施工过程中注意护好“十字线”控制桩，若有损坏或晃动应通知项目部测量人员。3、孔口周围 1m 范围采用砼硬化。4、桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑，人工捣实，混凝土强度同桩身砼强度等同，坍落度控制在 100mm，确保孔壁的稳定性。（四）安装孔口护栏、活动井盖、吊运设施1、第一节桩孔成孔以后，即着手在桩孔上口架设垂直运输支架。支架要求搭设稳定、牢固。支架搭设好后在外围用钢管搭设防雨棚，上方搁置木枋，满铺三色布形成防水雨棚，确保雨水不进入桩内。2、支架、吊具、绳索、吊钩的选用本工...
