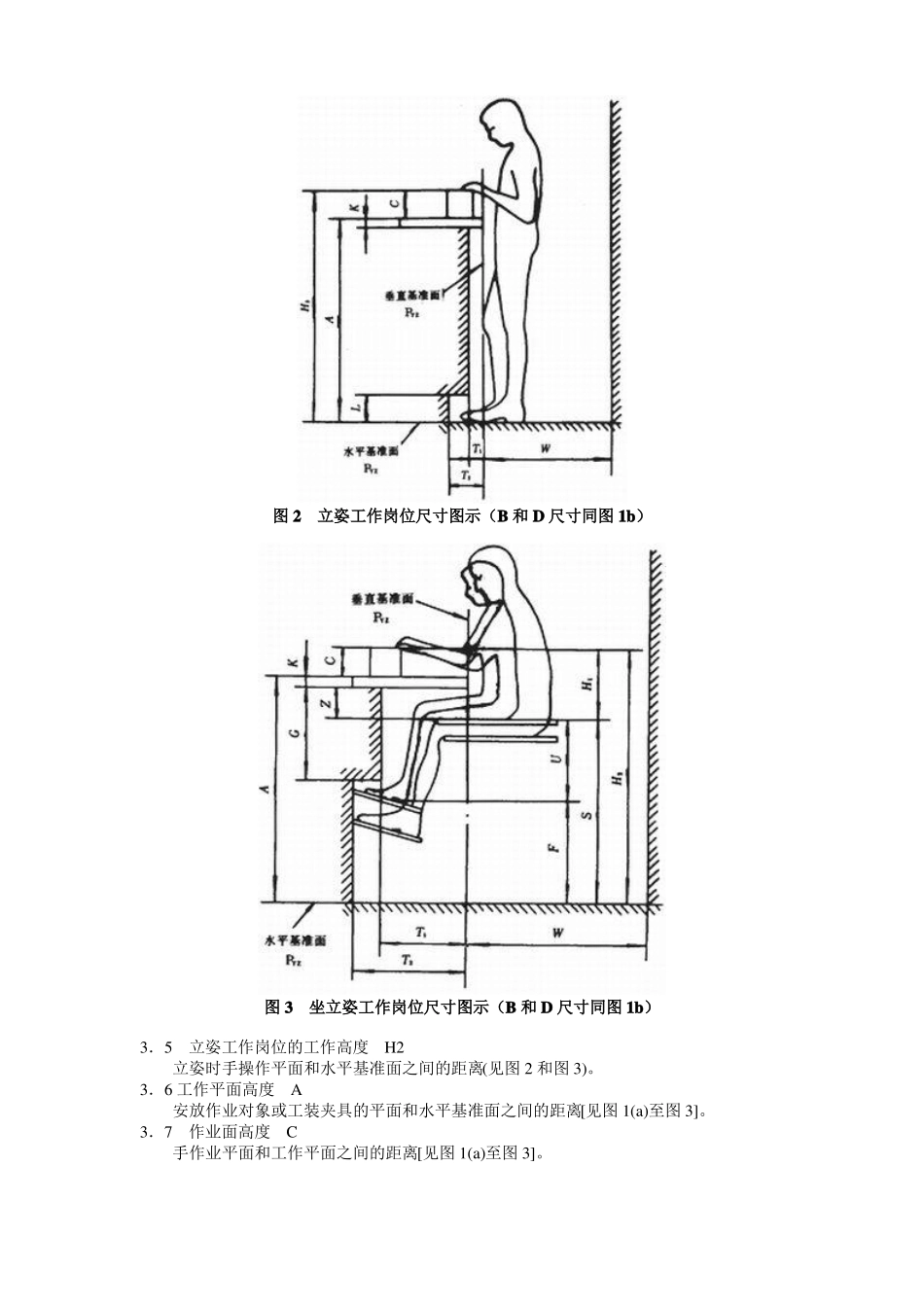

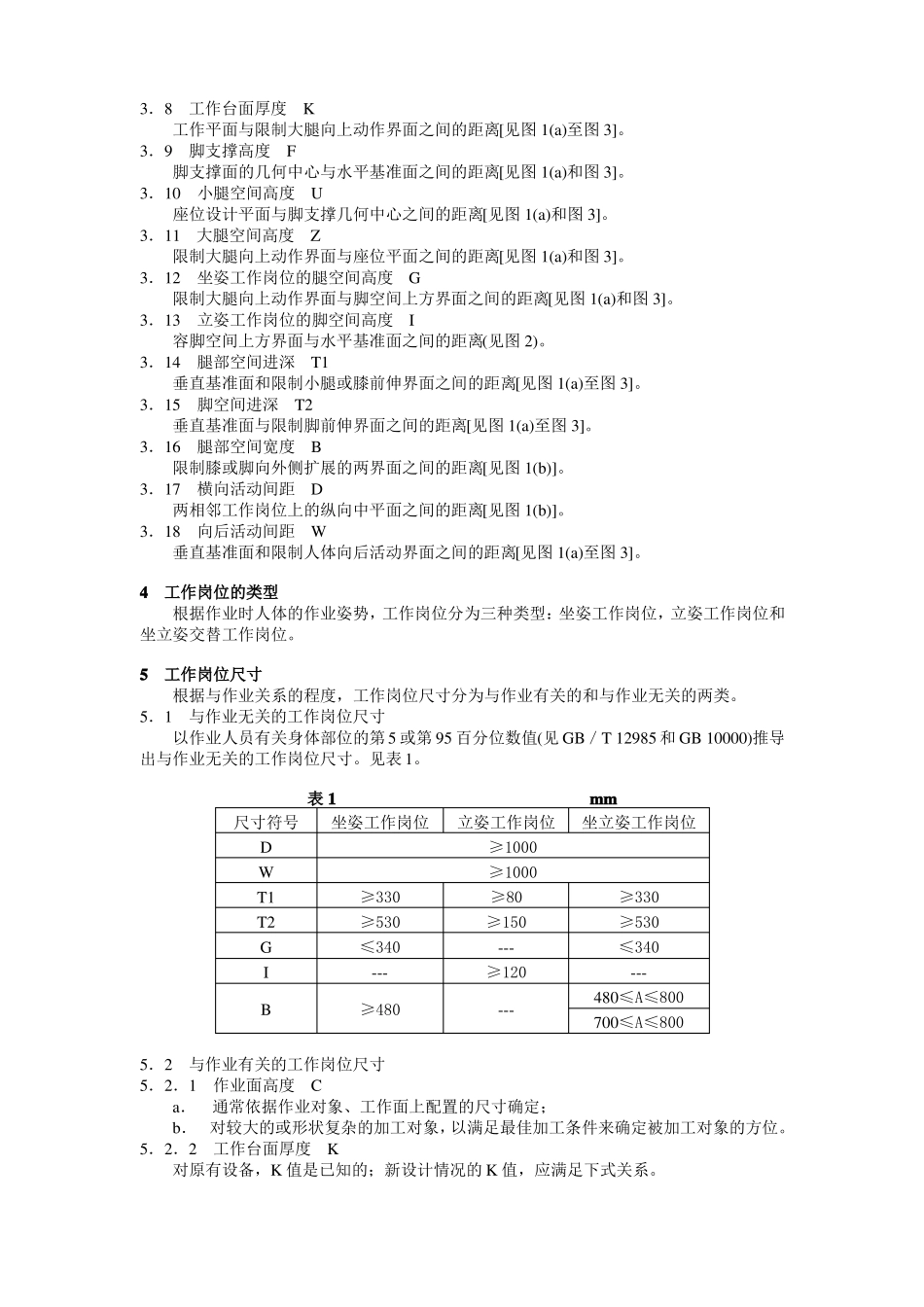

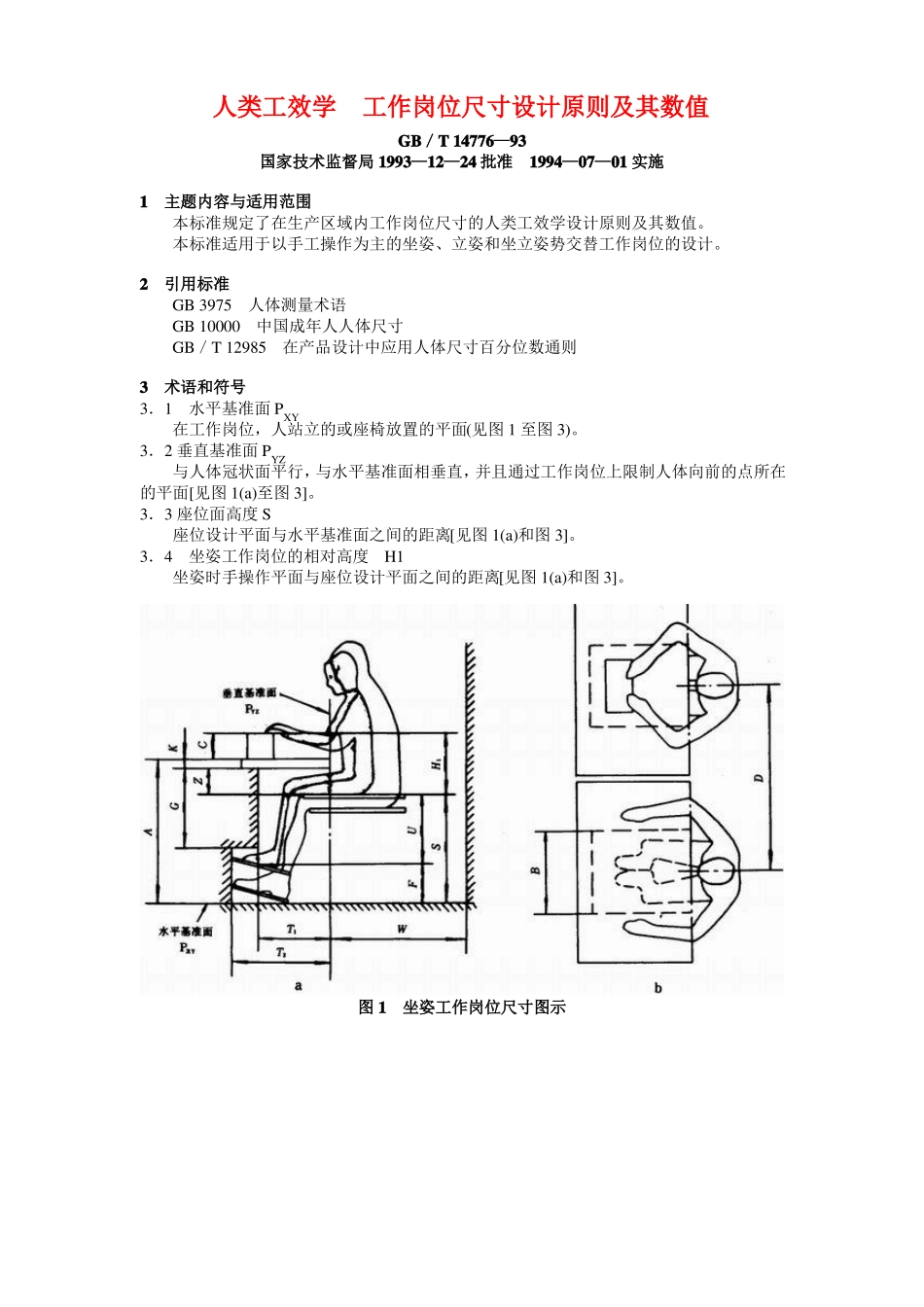

人类工效学工作岗位尺寸设计原则及其数值GB／T 14776—93国家技术监督局 1993—12—24 批准1994—07—01 实施1主题内容与适用范围本标准规定了在生产区域内工作岗位尺寸的人类工效学设计原则及其数值。本标准适用于以手工操作为主的坐姿、立姿和坐立姿势交替工作岗位的设计。2引用标准GB 3975人体测量术语GB 10000中国成年人人体尺寸GB／T 12985在产品设计中应用人体尺寸百分位数通则3术语和符号3．1水平基准面 PXY在工作岗位，人站立的或座椅放置的平面(见图 1 至图 3)。3．2 垂直基准面 PYZ与人体冠状面平行，与水平基准面相垂直，并且通过工作岗位上限制人体向前的点所在的平面[见图 1(a)至图 3]。3．3 座位面高度 S座位设计平面与水平基准面之间的距离[见图 1(a)和图 3]。3．4坐姿工作岗位的相对高度H1坐姿时手操作平面与座位设计平面之间的距离[见图 1(a)和图 3]。图 1坐姿工作岗位尺寸图示图 2立姿工作岗位尺寸图示（B 和 D 尺寸同图 1b）图 3坐立姿工作岗位尺寸图示（B 和 D 尺寸同图 1b）3．5立姿工作岗位的工作高度H2立姿时手操作平面和水平基准面之间的距离(见图 2 和图 3)。3．6 工作平面高度A安放作业对象或工装夹具的平面和水平基准面之间的距离[见图 1(a)至图 3]。3．7作业面高度C手作业平面和工作平面之间的距离[见图 1(a)至图 3]。3．8工作台面厚度K工作平面与限制大腿向上动作界面之间的距离[见图 1(a)至图 3]。3．9脚支撑高度F脚支撑面的几何中心与水平基准面之间的距离[见图 1(a)和图 3]。3．10小腿空间高度U座位设计平面与脚支撑几何中心之间的距离[见图 1(a)和图 3]。3．11大腿空间高度Z限制大腿向上动作界面与座位平面之间的距离[见图 1(a)和图 3]。3．12坐姿工作岗位的腿空间高度G限制大腿向上动作界面与脚空间上方界面之间的距离[见图 1(a)和图 3]。3．13立姿工作岗位的脚空间高度I容脚空间上方界面与水平基准面之间的距离(见图 2)。3．14腿部空间进深T1垂直基准面和限制小腿或膝前伸界面之间的距离[见图 1(a)至图 3]。3．15脚空间进深T2垂直基准面与限制脚前伸界面之间的距离[见图 1(a)至图 3]。3．16腿部空间宽度B限制膝或脚向外侧扩展的两界面之间的距离[见图 1(b)]。3．17横向活动间距D两相邻工作岗位上的纵向中平面之间的距离[见图 1(b)]。3．18向后活动间距W垂直基准面和限制人体向后活动界面之间的距离[见图 1(a)至图 3]。4工作岗位的类型根据作业时人...
