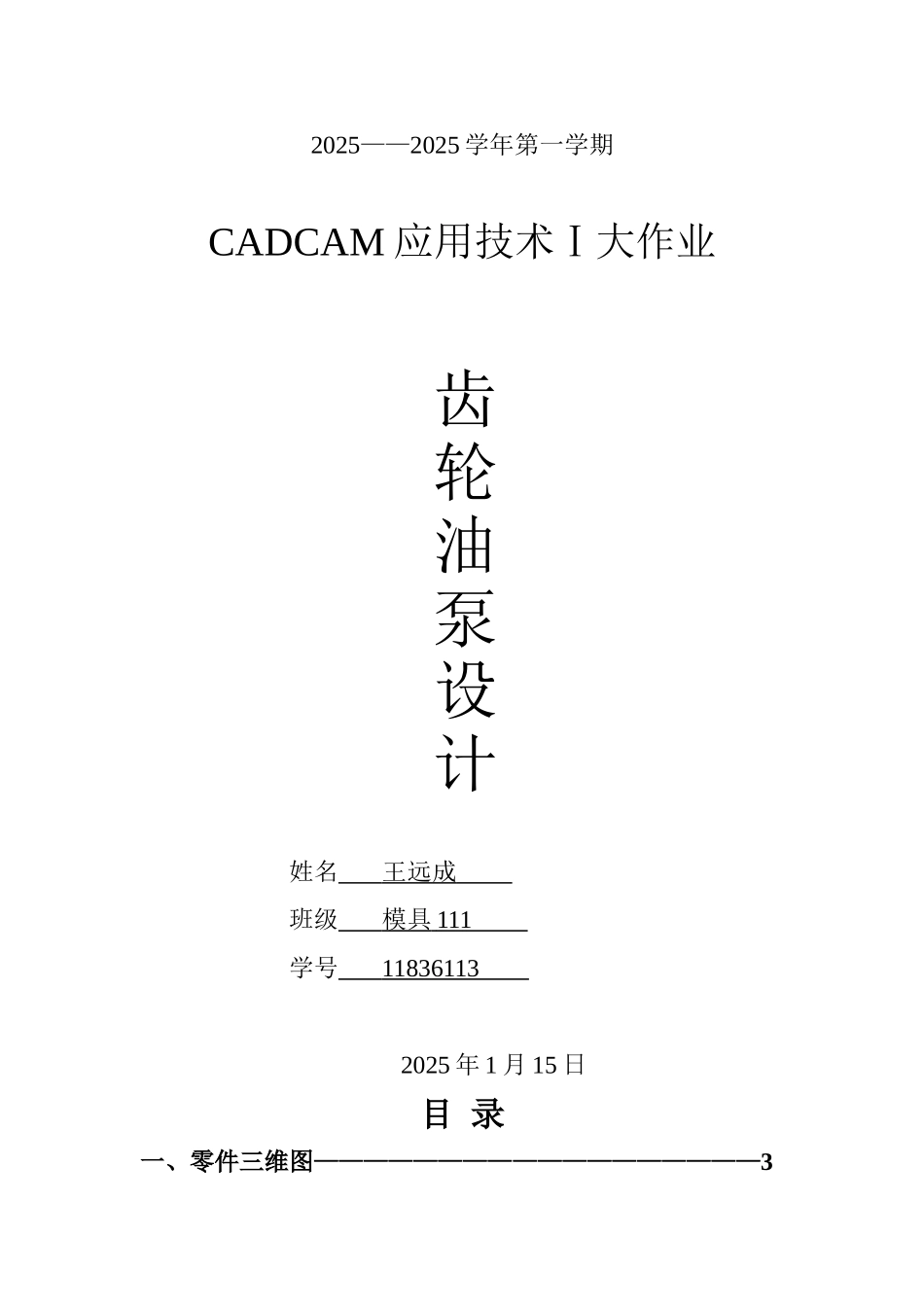

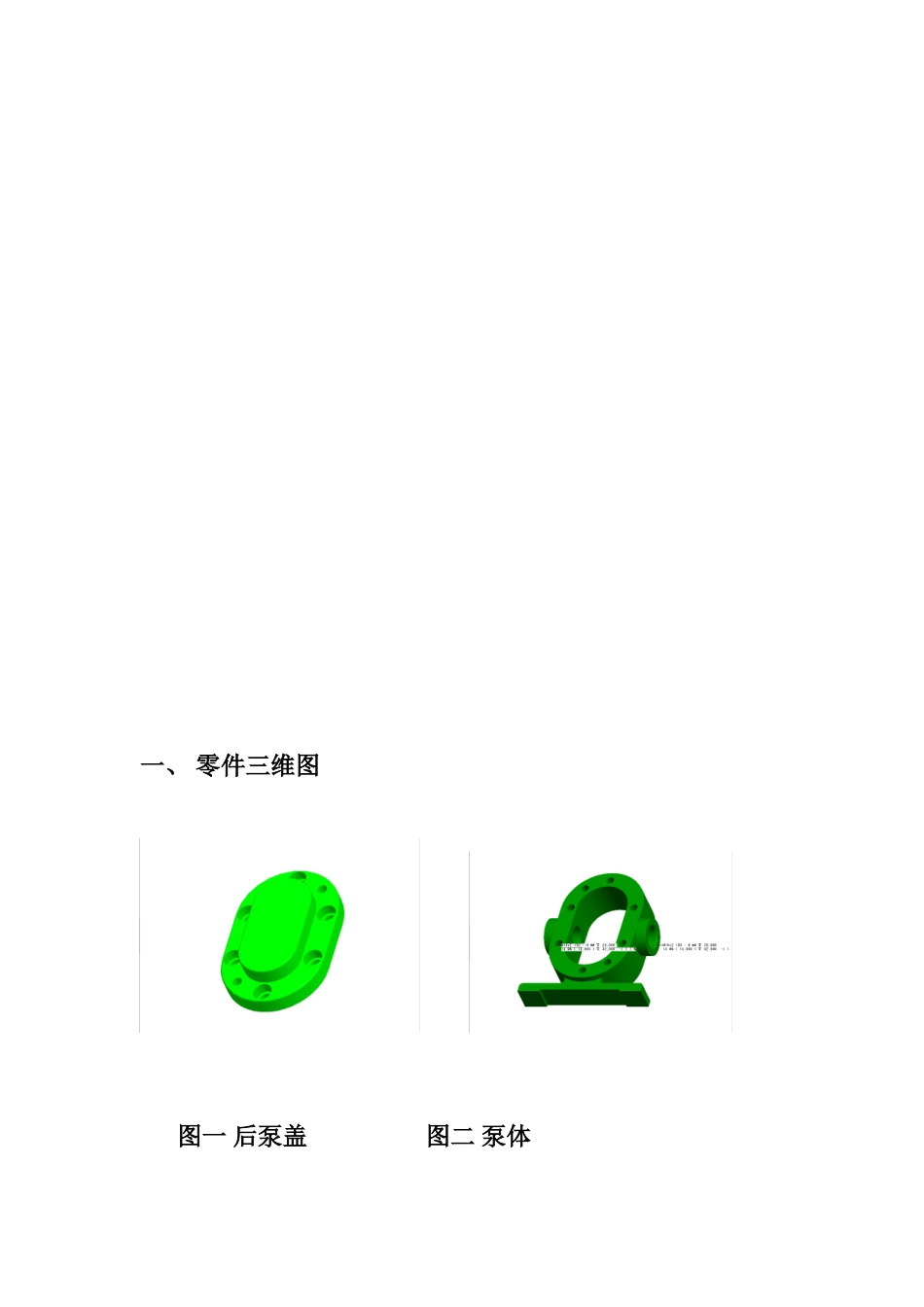

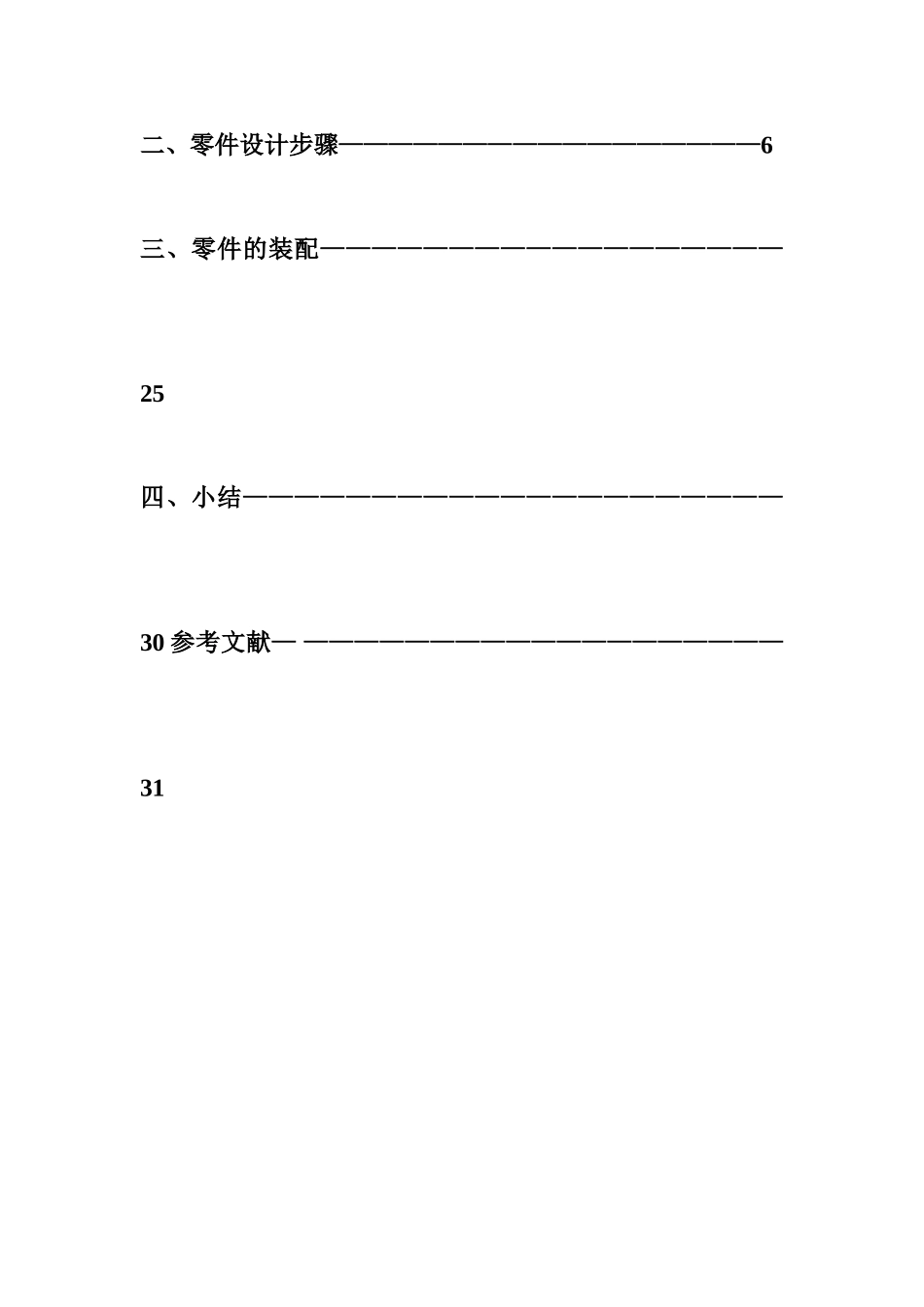

2025——2025 学年第一学期CADCAM 应用技术Ⅰ大作业齿轮油泵设计姓名 王远成 班级 模具 111 学号 11836113 2025 年 1 月 15 日目 录一、零件三维图——————————————————3二、零件设计步骤—————————————————6三、零件的装配——————————————————25四、小结—————————————————————30 参考文献— ———————————————————31一、 零件三维图 图一 后泵盖 图二 泵体 图三 主动齿轮轴 图四 从动齿轮轴 图五 前泵盖 图六 压盖 图七 齿轮 图八 垫圈 图九 键 图十 螺母 图十一 螺钉 图十二 销 图十三 油泵装配图 图十四 分解示图二、 零件设计步骤A：前泵盖1、新建零件：qianbenggai2、单击拉伸，选择 TOP 面进入草绘，如图 A-1; A-13、拉伸深度为 9。同样方法，在刚做好的实体上拉伸一深度为 9 的实体。如图 A-2； A-2 A-34、在 3 做好的实体上，草绘如图 A-3,拉伸深度为 3，得到如图 A-4; A-4 A-55、同样在 4 拉好的实体上草绘 4 的直径为 27 的同心圆，拉伸深度为 13，如图 A-5;6、作 5 特征的直径为 20 同心圆，拉伸深度为 11，去除材料，反向，如图 A-6; A-6 A-77、拉伸切剪，反向，选折 TOP 面为草绘平面，作 6 特征的直径为 16同心圆，拉伸深度为贯穿，如图 A-7;8、选折倒角，值为 1 ,选折 7 特征中的边角；9、拉伸切剪，反向，选折 TOP 面草绘如图 A-8，拉伸深度为 11，如图 A-9； A-8 A-910、拉伸切剪，选择 TOP 面，在拉伸面上作出 3 个沉孔直径为 7，沉孔，如图 A-10 A-10 A-1111、继续选折 TOP 面拉伸切剪，草绘出 5 中三个沉孔同心圆，直径为 10，得到如图 A-11。12、将 5、6 成组，然后组关于 FRONT 面镜像得到图 A-12; A-12 A-1313、将得到的特征进行倒圆角，值为 1，如图 A-13；14、选折基准面工具，将 FRONT 平面对上平移 14.38 得到 DTM1 平面；15、插入螺旋扫描切口选折完成，点击 DTM1 平面，选折轨迹，并选取轴，如图 A-14，然后选折缺省，螺距为 1，进入截面绘制如图A-15，然后确定，选折正向，确定得到如图 A-16。 A-14 A-15 A-16B : 泵体1、新建零件：bengti 2、拉伸选折 TOP 面进入草绘，草绘如图 A-1，拉伸深度为 24，如图 B-1; B-1 B-23、选折基准面工具，将 TOP 面平移 12 得到...
