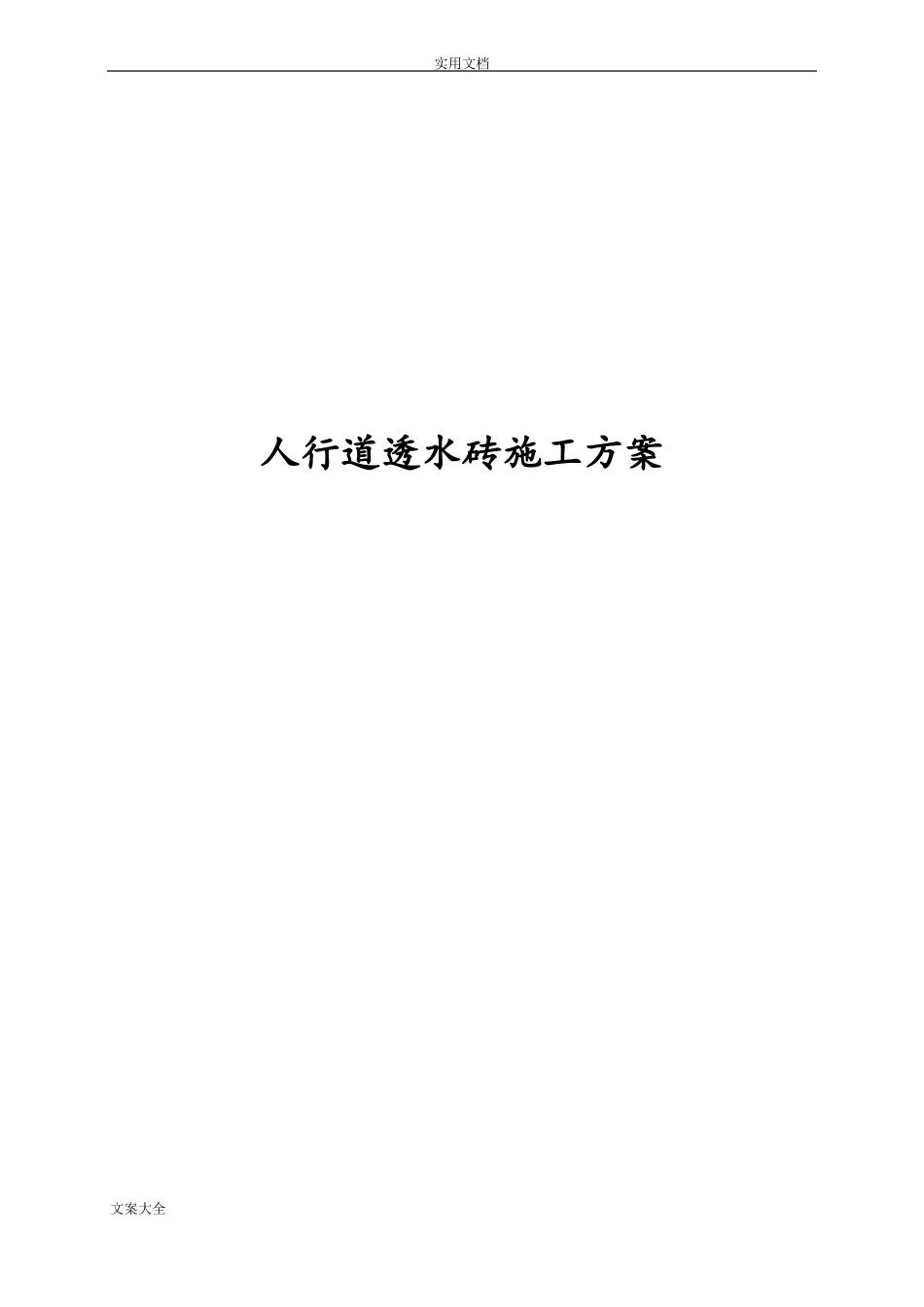

人行道透水砖施工方案设计

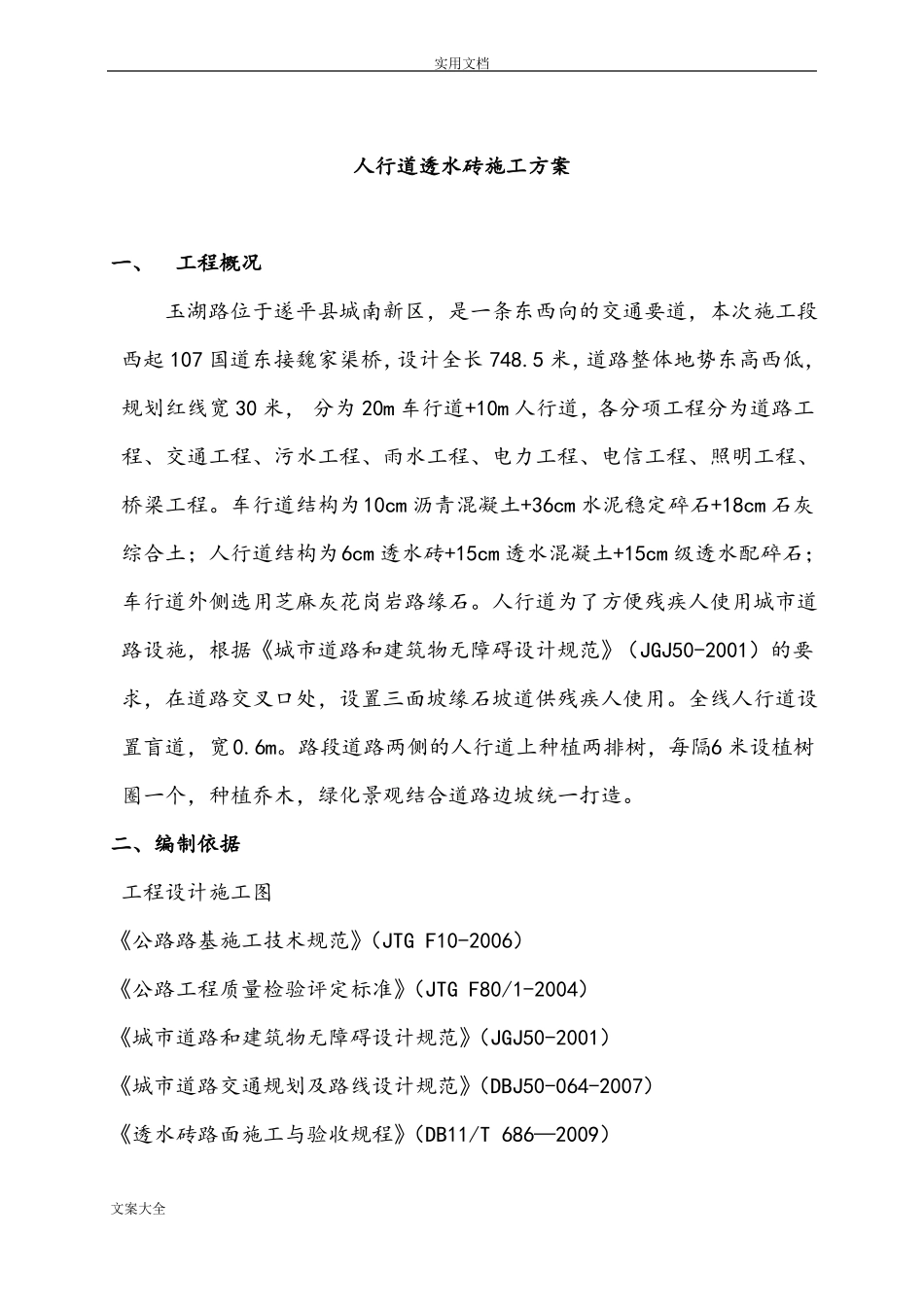

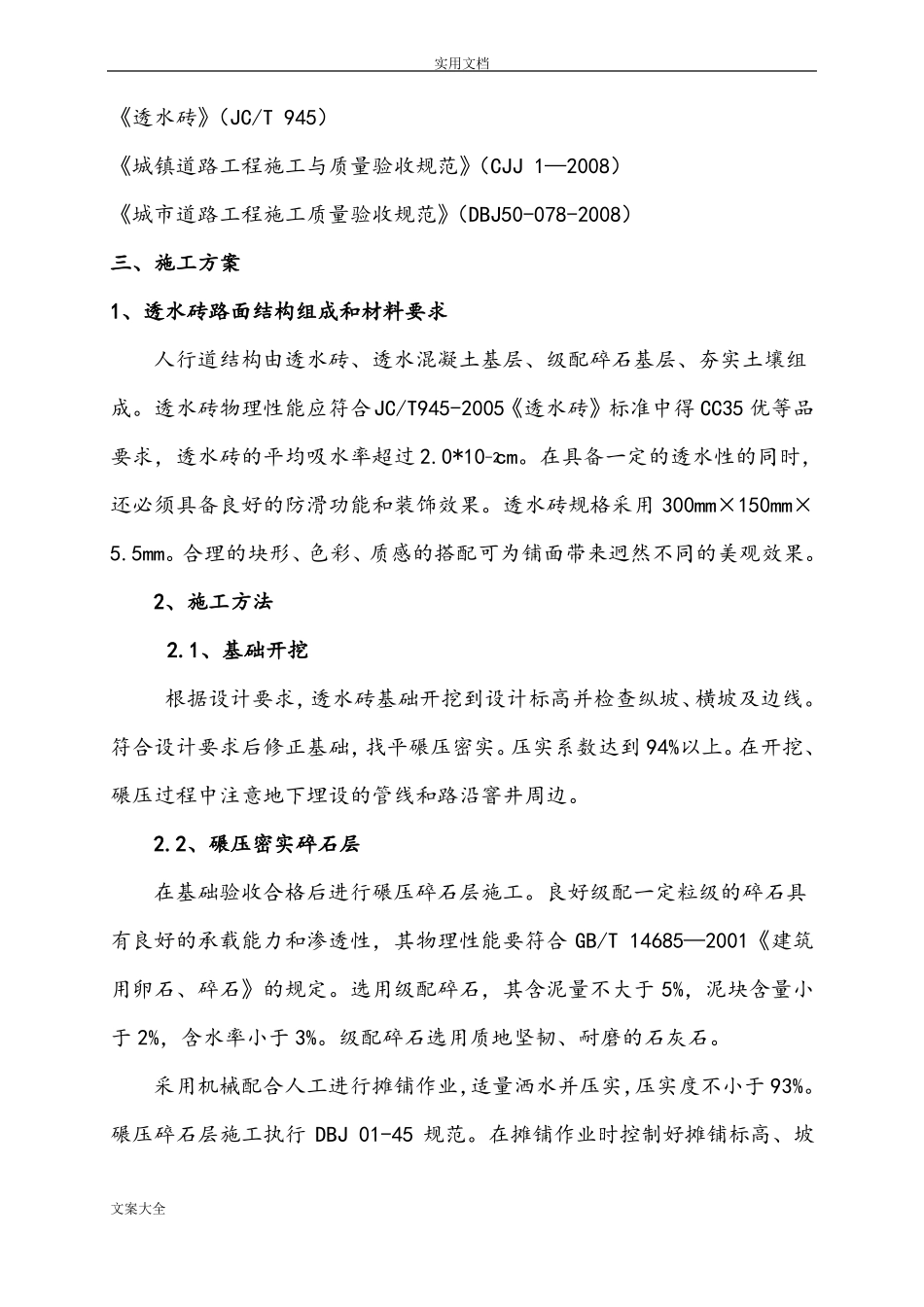

实用文档文案大全人行道透水砖施工方案实用文档人行道透水砖施工方案一、工程概况玉湖路位于遂平县城南新区，是一条东西向的交通要道，本次施工段西起 107 国道东接魏家渠桥，设计全长 748.5 米，道路整体地势东高西低，规划红线宽 30 米， 分为 20m 车行道+10m 人行道，各分项工程分为道路工程、交通工程、污水工程、雨水工程、电力工程、电信工程、照明工程、桥梁工程。车行道结构为10cm 沥青混凝土+36cm 水泥稳定碎石+18cm 石灰综合土；人行道结构为6cm 透水砖+15cm 透水混凝土+15cm 级透水配碎石；车行道外侧选用芝麻灰花岗岩路缘石。人行道为了方便残疾人使用城市道路设施，根据《城市道路和建筑物无障碍设计规范》（JGJ50-2001）的要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。全线人行道设置盲道，宽0.6m。路段道路两侧的人行道上种植两排树，每隔6 米设植树圈一个，种植乔木，绿化景观结合道路边坡统一打造。二、编制依据工程设计施工图《公路路基施工技术规范》（JTG F10-2006）《公路工程质量检验评定标准》（JTG F80/1-2004）《城市道路和建筑物无障碍设计规范》（JGJ50-2001）《城市道路交通规划及路线设计规范》（DBJ50-064-2007）《透水砖路面施工与验收规程》（DB11/T 686—2009）文案大全实用文档《透水砖》（JC/T 945）《城镇道路工程施工与质量验收规范》（CJJ 1—2008）《城市道路工程施工质量验收规范》（DBJ50-078-2008）三、施工方案1、透水砖路面结构组成和材料要求人行道结构由透水砖、透水混凝土基层、级配碎石基层、夯实土壤组成。透水砖物理性能应符合JC/T945-2005《透水砖》标准中得 CC35 优等品要求，透水砖的平均吸水率超过 2.0*10-2cm。在具备一定的透水性的同时，还必须具备良好的防滑功能和装饰效果。透水砖规格采用 300mm×150mm×5.5mm。合理的块形、色彩、质感的搭配可为铺面带来迥然不同的美观效果。2、施工方法2.1、基础开挖根据设计要求，透水砖基础开挖到设计标高并检查纵坡、横坡及边线。符合设计要求后修正基础，找平碾压密实。压实系数达到 94%以上。在开挖、碾压过程中注意地下埋设的管线和路沿窨井周边。2.2、碾压密实碎石层在基础验收合格后进行碾压碎石层施工。良好级配一定粒级的碎石具有良好的承载能力和渗透性，其物理性能要符合 GB/T 14685—2001《建筑用卵石、碎石》的规定。选用级配碎石，其含泥量不大于 5%，泥块含量小于 2%，含水率小于 3%。...
