人防工程施工质量通病安装

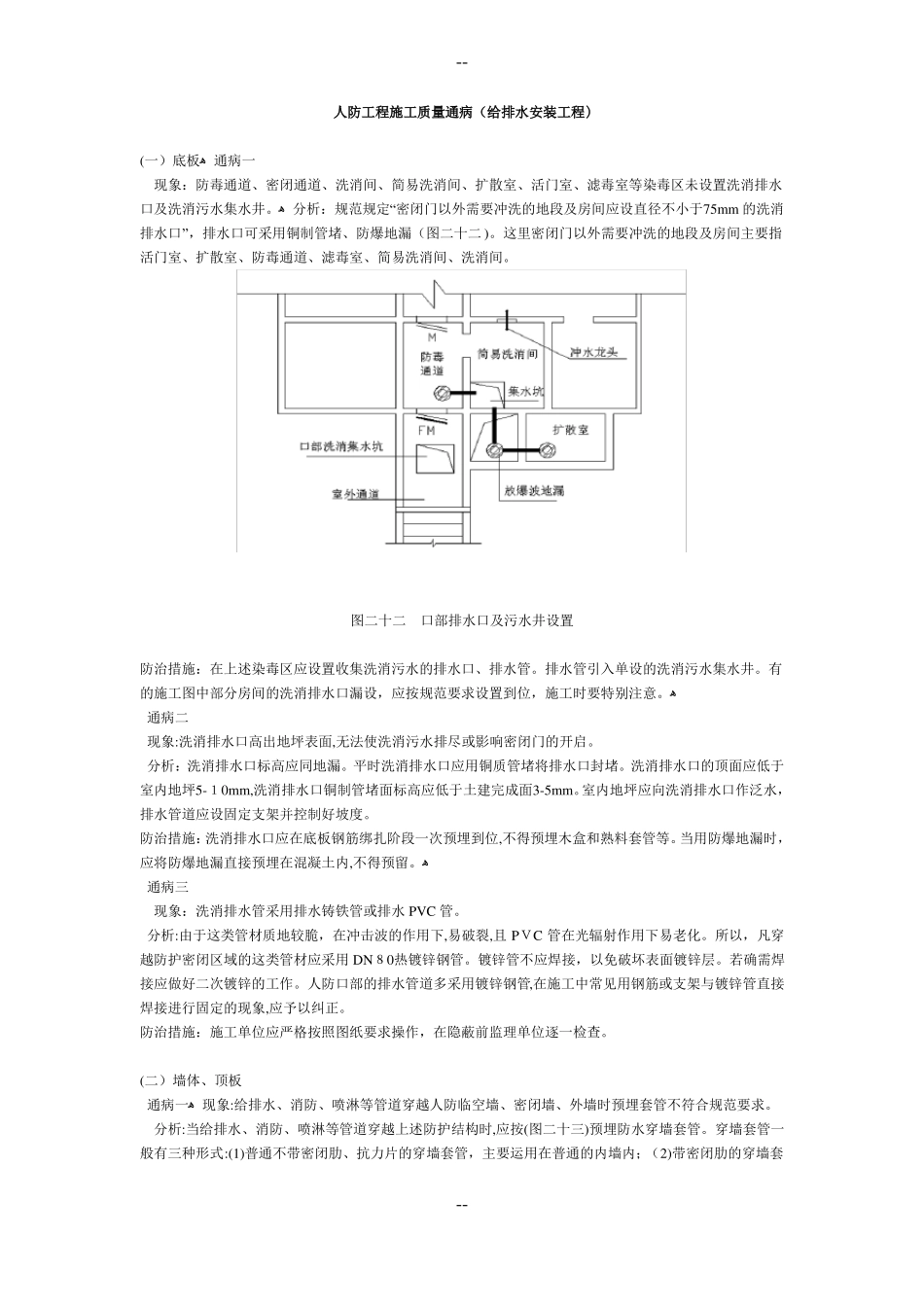

--人防工程施工质量通病（给排水安装工程)(一）底板ﻫ 通病一现象：防毒通道、密闭通道、洗消间、简易洗消间、扩散室、活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井。ﻫ 分析：规范规定“密闭门以外需要冲洗的地段及房间应设直径不小于75mm 的洗消排水口”，排水口可采用铜制管堵、防爆地漏（图二十二 )。这里密闭门以外需要冲洗的地段及房间主要指活门室、扩散室、防毒通道、滤毒室、简易洗消间、洗消间。图二十二口部排水口及污水井设置防治措施：在上述染毒区应设置收集洗消污水的排水口、排水管。排水管引入单设的洗消污水集水井。有的施工图中部分房间的洗消排水口漏设，应按规范要求设置到位，施工时要特别注意。ﻫ通病二现象:洗消排水口高出地坪表面,无法使洗消污水排尽或影响密闭门的开启。分析：洗消排水口标高应同地漏。平时洗消排水口应用铜质管堵将排水口封堵。洗消排水口的顶面应低于室内地坪5-１0mm,洗消排水口铜制管堵面标高应低于土建完成面3-5mm。室内地坪应向洗消排水口作泛水，排水管道应设固定支架并控制好坡度。防治措施：洗消排水口应在底板钢筋绑扎阶段一次预埋到位,不得预埋木盒和熟料套管等。当用防爆地漏时，应将防爆地漏直接预埋在混凝土内,不得预留。ﻫ通病三现象：洗消排水管采用排水铸铁管或排水 PVC 管。分析:由于这类管材质地较脆，在冲击波的作用下,易破裂,且 PＶC 管在光辐射作用下易老化。所以，凡穿越防护密闭区域的这类管材应采用 DN８0热镀锌钢管。镀锌管不应焊接，以免破坏表面镀锌层。若确需焊接应做好二次镀锌的工作。人防口部的排水管道多采用镀锌钢管,在施工中常见用钢筋或支架与镀锌管直接焊接进行固定的现象,应予以纠正。防治措施：施工单位应严格按照图纸要求操作，在隐蔽前监理单位逐一检查。(二）墙体、顶板通病一ﻫ 现象:给排水、消防、喷淋等管道穿越人防临空墙、密闭墙、外墙时预埋套管不符合规范要求。分析:当给排水、消防、喷淋等管道穿越上述防护结构时,应按(图二十三)预埋防水穿墙套管。穿墙套管一般有三种形式:(1)普通不带密闭肋、抗力片的穿墙套管，主要运用在普通的内墙内；（2)带密闭肋的穿墙套----管。这种套管可分为两种：一种是柔性防水套管，主要运用在对防震要求较高的外墙内,另外一种是刚性防水套管，主要运用在一般外墙以及无抗力要求的密闭墙内。穿墙套管伸出墙面段大于40mｍ。3)带密闭肋、抗力片的穿墙套管。这一类主要运用在有抗力要求的临空墙、顶板...
